16×16 MEMS矩阵光开关和MEMS-1×144光开关
更新时间 Feb 01st 2021 浏览量 3766
16×16 MEMS矩阵光开关和MEMS-1×144光开关近期根据客户订制需求，已赶在年底成功出货了，其实物图如下：

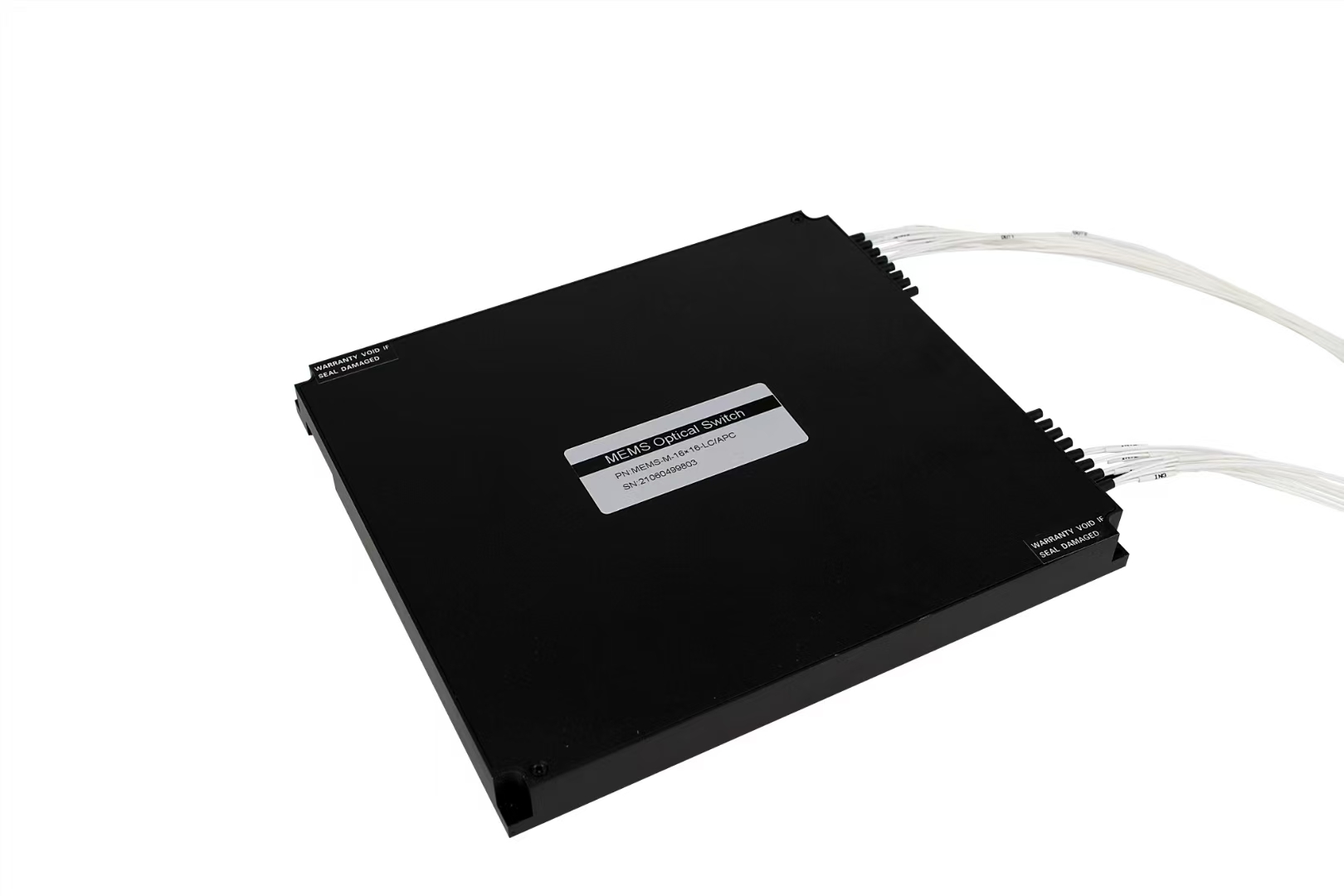

16×16 MEMS矩阵光开关
MEMS-1×144光开关
随着光通信技术的飞速发展，对光开关矩阵也有了更多的需求，光开关矩阵是智能光交叉连接设备和可重构光分插复用器核心技术，是构建自动交换光网络的基础，而我们的16×16 MEMS 矩阵光开关的特点包括低插入损耗、波长范围宽、低串扰、高稳定性和高靠性和模块化设计等等。4×4、16×16、48×48、96×96等等都有，模块型和设备型都可以按需求订制。
16×16 MEMS矩阵光开关指标参数：（部分可以根据需求订制）
|
型 号 |
HC-MEMS-M-16X16 |
|
工作波长 |
1260-1650nm |
|
测试波长 |
1550nm |
|
插入损耗 |
≤3dB |
|
回波损耗 |
≥45dB |
|
串扰 |
≥50dB |
|
偏振相关损耗 |
＜0.3dB |
|
切换时间 |
≤10ms |
|
传输光功率 |
≤23dBm |
|
光纤类型 |
SM-9/125 |
|
光接口类型 |
LC/APC |
|
出纤长度 |
1.00 m 0.9mm松套管 |
|
控制接口 |
RS232 |
|
工作电压 |
DC5V |
|
功耗 |
≤10W |
|
工作温度 |
-5℃ ~ +70℃ |
|
贮存温度 |
-40℃ ~ +85℃ |
|
模块尺寸 |
200x100x22mm |
除了矩阵光开关模块的，还有16×16、48×48、96×96 矩阵光开关（设备型）的，其指标参数请网站产品信息-矩阵光开关。
MEMS-1×144光开关指标参数：（部分指标可订制）
|
型 号 |
MEMS-1X144 |
||
|
光纤类型 |
SM |
MM |
|
|
工作波长 |
1260~1650nm |
850±20nm or 1310±20nm or 1400~1700nm |
|
|
测试波长 |
1310/1550nm |
850/1310/1550nm |
|
|
插入损耗1 |
≤1.0dB（Typical：0.8）（N≤16） ≤1.8dB（Typical：1.6）（16＜N≤64） ≤2.0dB（Typical：1.8）（64＜N≤144） ≤2.2dB（Typical：2.0）（144＜N≤256） |
≤1.0dB（Typical：0.8）（N≤8） ≤1.8dB（Typical：1.6）（8＜N≤64） ≤3.2dB（Typical：3.0）（64＜N≤128） |
|
|
波长相关损耗 |
≤0.3 dB（N≤16） ≤0.4 dB（16＜N≤144） ≤0.5 dB（144＜N≤256） |
≤0.3 dB（N≤8） ≤0.4 dB（8＜N≤64） ≤0.6 dB（64＜N≤128） |
|
|
偏振相关损耗 |
≤0.15dB |
≤0.2dB |
|
|
回波损耗 |
≥45 dB |
≥30 dB |
|
|
串扰 |
≥50 dB |
≥30 dB |
|
|
重复性 |
≤±0.05dB |
≤±0.05dB |
|
|
切换时间 |
≤15ms |
||
|
切换次数 |
≥109次 |
||
|
输入光功率 |
≤500 mW |
||
|
工作电压/电流 |
DC5V±10% ≤50mA（N≤16） ≤250mA（16＜N≤64） ≤350mA（64＜N≤144） ≤500mA（144＜N≤256） |
DC5V±10% ≤50mA（N≤8） ≤250mA（8＜N≤32） ≤450mA（32＜N≤96） ≤550mA（96＜N≤128） |
|
|
工作温度 |
-5 ~ 70 °C |
||
|
存储温度 |
-40 ~ 85 °C |
||
|
模块尺寸 |
M1：34(L) x24(W) x 11(H) ±0.2mm （N≤16，Bare Fiber） M2：60(L) x24(W) x 11(H) ±0.2mm （N≤16，Loose Tube） M3：90(L) x 55(W) x 12(H) ±0.2mm （16＜N≤64，Loose Tube） M4：100(L) x 100(W) x 12(H) ±0.2nm（64＜N≤144，Loose Tube） M5：110(L) x 141(W) x 12(H) ±0.2nm（144＜N≤256，Loose Tube） |
M1：34(L) x24(W) x 11(H) ±0.2mm （N≤8，Bare Fiber） M2：60(L) x24(W) x 11(H) ±0.2mm （N≤8，Loose Tube） M3：90(L) x 55(W) x 12(H) ±0.2mm （8＜N≤32，Loose Tube） M4：100(L) x 100(W) x 12(H) ±0.2nm（32＜N≤96，Loose Tube） M5：110(L) x 141(W) x 12(H) ±0.2nm（96＜N≤128，Loose Tube） |
|
网站上传的型号有限，更多器件/设备型号需求可联系我们负责人
