MEMS光开关1×96模块
MEMS光开关1X96模块，主要特点：小尺寸，大路数MEMS光开关。

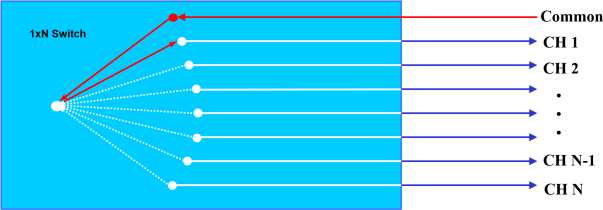

模块内部示意图
模块尺寸示意图
性能参数
|
型 号 |
MEMS-1×96-S-15-M3-9-09-10-LP |
|
光纤类型 |
SM |
|
工作波长 |
1260~1650nm |
|
测试波长 |
1550nm |
|
插入损耗 |
≤2.2dB |
|
偏振相关损耗 |
≤0.2dB |
|
回波损耗 |
≥45 dB |
|
串扰 |
≥50 dB |
|
重复性 |
≤±0.05dB |
|
切换时间 |
≤15ms |
|
切换次数 |
≥109次 |
|
光接口类型 |
LC/PC |
|
出纤长度 |
1.0m（0.6mm套管） |
|
输入光功率 |
≤500 mW |
|
工作电压/电流 |
DC5V±10% / ≤250mA |
|
工作温度 |
-5 ~ 70 °C |
|
存储温度 |
-40 ~ 85 °C |
|
模块尺寸 |
90(L) x 55(W) x 12(H) ±0.2mm |
管脚定义
|
管脚编号 |
管脚定义 |
信号方向、类型 |
功能说明 |
|
1 |
D0 |
Input |
数据位D0（低位） |
|
2 |
D5 |
Input |
数据位D5 |
|
3 |
VCC |
Power |
工作电源，DC 5V，1.0A |
|
4 |
D7 |
Input |
数据位D7（高位） |
|
5 |
D6 |
Input |
数据位D6 |
|
6 |
GND |
Power |
GND |
|
7 |
D4 |
Input |
数据位D4 |
|
8 |
D1 |
Input |
数据位D1 |
|
9 |
485_A |
A（RS485） |
RS485信号A |
|
10 |
485_B |
B（RS485） |
RS485信号B |
|
11 |
D2 |
Input |
数据位D2 |
|
12 |
D3 |
Input |
数据位D3 |
|
13 |
/BUSY |
Output |
低电平准备复位或接收数据。 |
|
14 |
/ALARM |
Output |
高电平表示光模块运行错误。 |
|
15 |
/STROBE |
Input |
下降沿执行数据位。 |
|
16 |
/RESET |
Input |
低电平复位到通道0。 |
备注：模块电气接口使用MOLEX 的 87833-1620，推荐客户连接器使用MOLEX 的 87568-1694。
转接线DB9针串口管脚定义如下：
|
管脚编号 |
管脚定义 |
功能说明 |
|
1 |
A |
RS485 A线 |
|
2 |
B |
RS485 B线 |
|
8 |
+5V |
电源正极，接DC 5V |
|
9 |
GND |
电源负极 |
|
其他 |
悬空 |
|
数据位切换逻辑表
