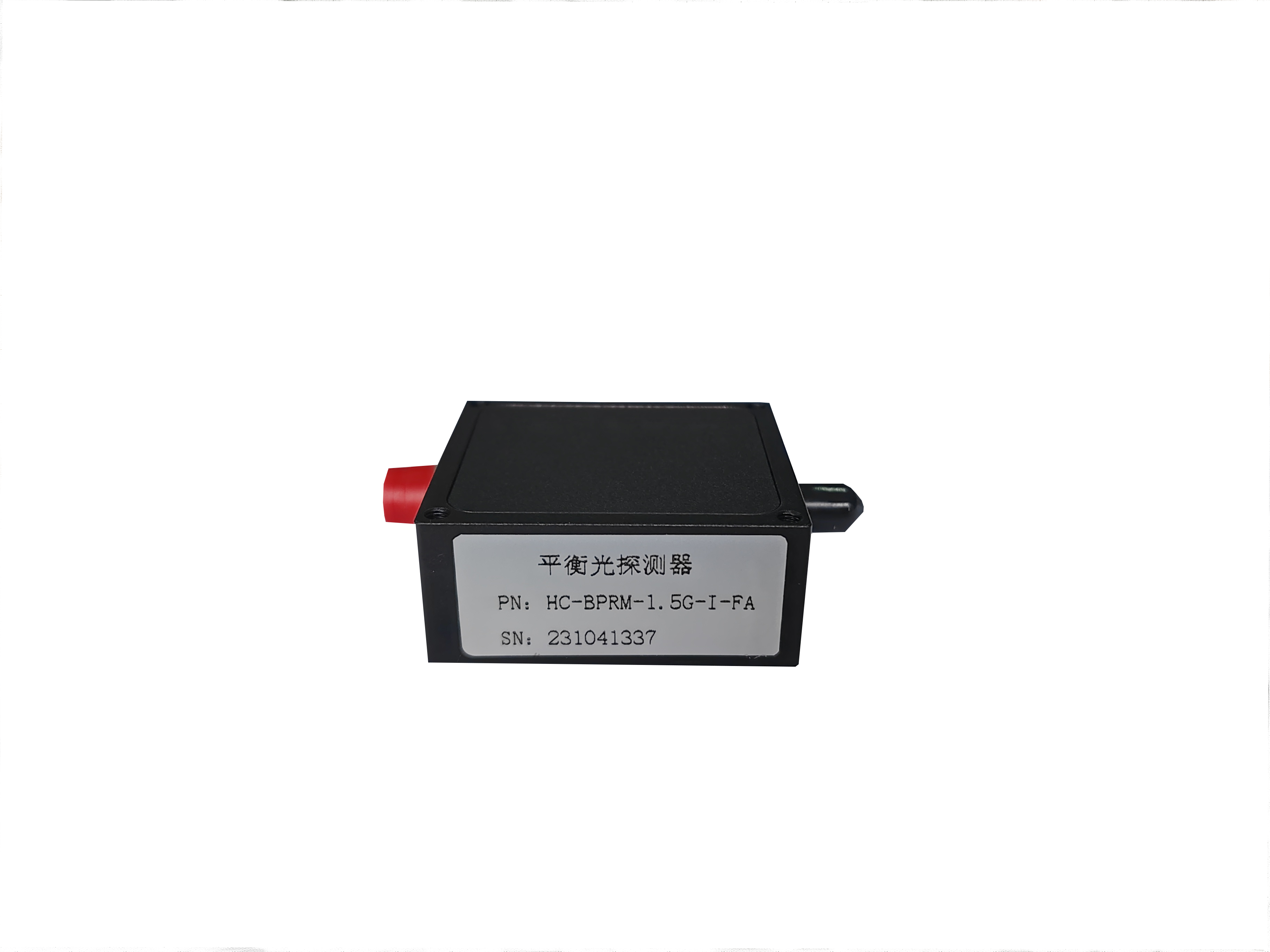

平衡光探测模块
产品介绍
HC-BPRM系列平衡光探测模块集成了两个匹配的高线性度模拟PIN探测器和低噪声宽带跨阻放大器，具有高增益、高灵敏度、直流耦合输出、共模抑制比高等特点，可以有效的减少输入光的共模噪声，提高系统的信噪比。模块供电为正12V，输入光接口可选光纤接口或者空间入射，电信号由SMA端口输出，主要应用于纳秒级光脉冲检测、激光雷达、光纤相干层析成像及光纤传感系统等领域。
产品特点
光谱范围：
Si：400~1100nm；
InGaAs：800~1700nm；
增强型InGaAs：800~2200nm
3dB带宽多种可选
带输出监控可选
响应时间Min.<0.2ns
共模抑制比>30dB
低噪声
DC 12V单电源供电
结构紧凑47x42x20mm
可以定制
应用范围
激光雷达
布里渊光纤传感系统
光学层析相干成像OCT
可选项
光敏面
带宽
增益
耦合方式

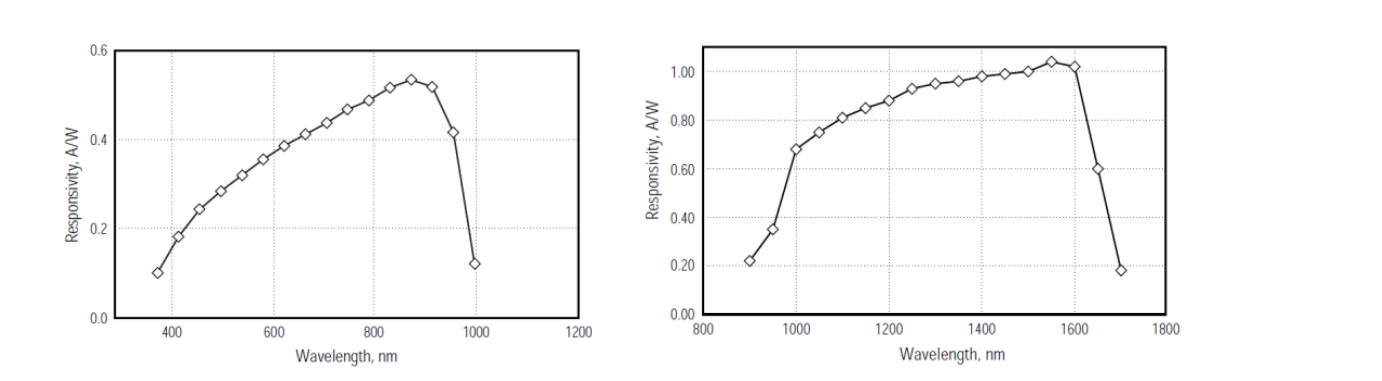

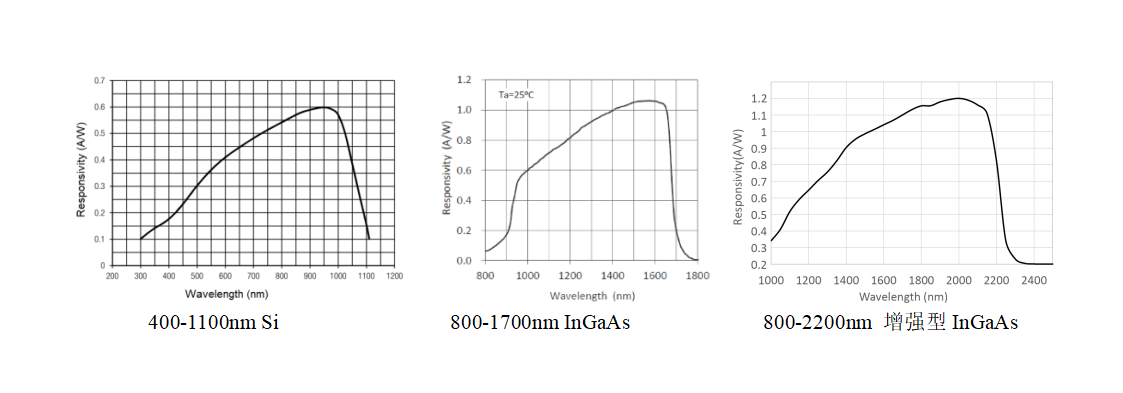

典型光谱响应曲线
机械尺寸（单位mm）

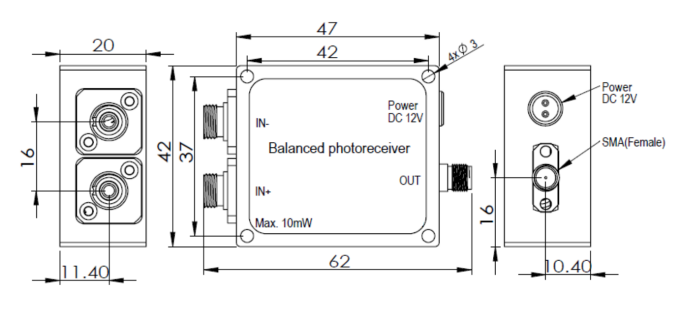

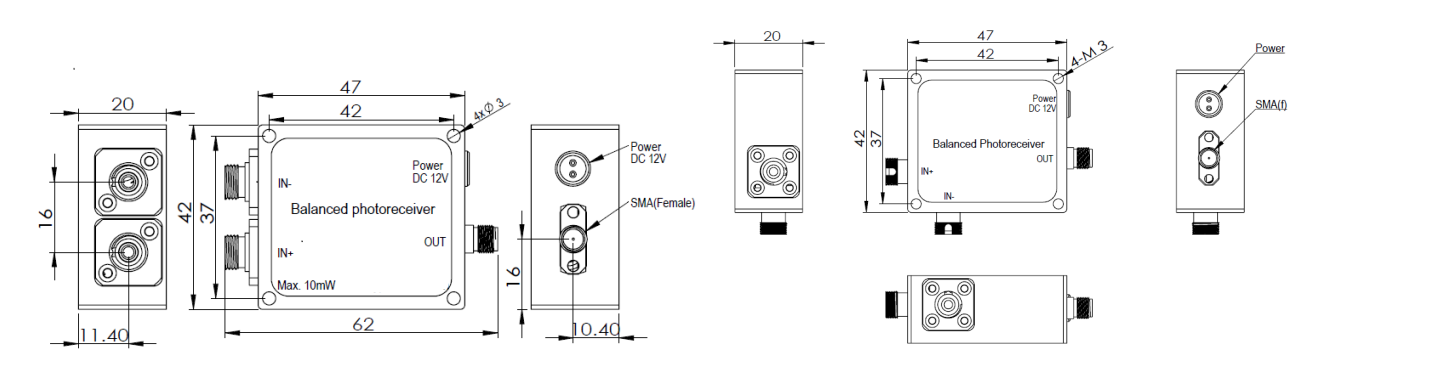

光纤接口（左侧：带宽小于1G产品；右侧：带宽大于1G产品）

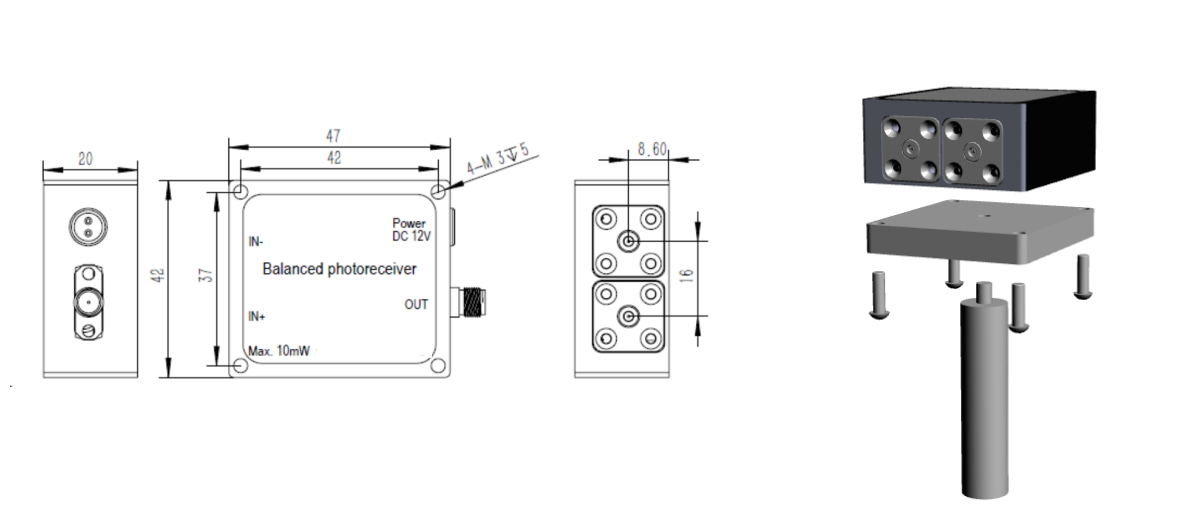

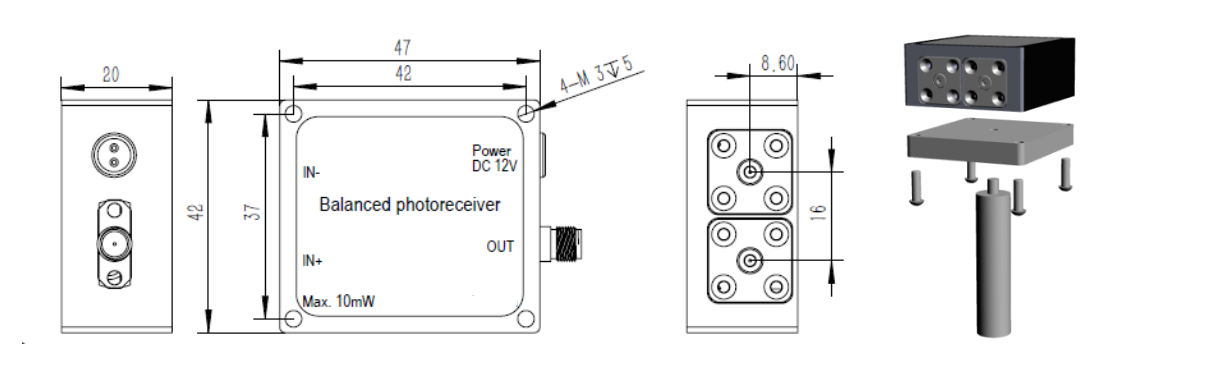

空间光接口(配转接板适配M4光学接杆)

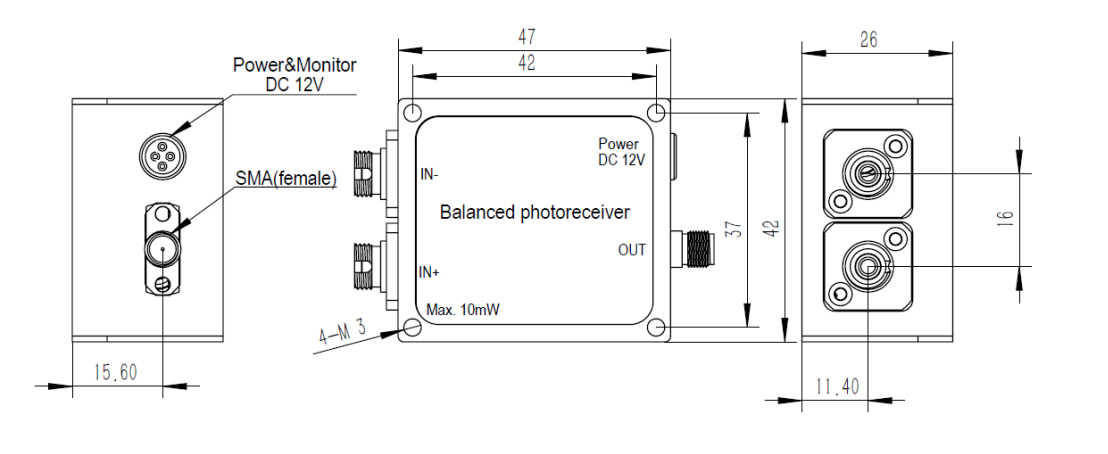

光纤接口（带输出监控）

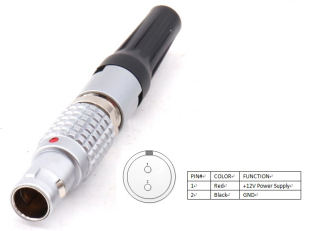

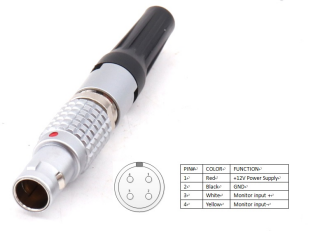

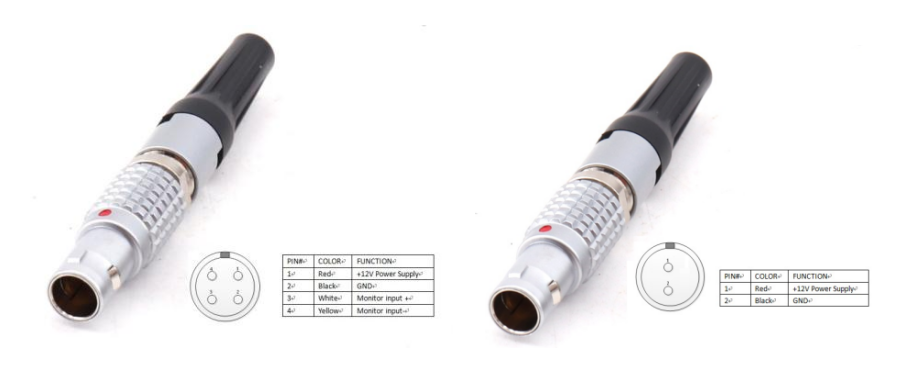

供电接口（不带监控输出与带监控输出）
订货信息（HC-BPRM-BW-S/I-FA/FS-XX）
BW --- 工作带宽
S/I --- S: Si；I: InGaAs；IE：
FA/FS --- FA: FC/APC；FS: Free Space
XX --- 其他特殊要求
性能参数
|
硅-平衡光探测模块 |
||||||||
|
参数 |
HC-BPRM-XX-S-FA/FS |
|||||||
|
探测器类型 |
Si / PIN |
|||||||
|
光输入 |
Free Space or FC/APC |
|||||||
|
波长范围 |
400-1100nm |
|||||||
|
峰值响应度 |
0.5 A/W @ 905 nm |
|||||||
|
光敏面直径 |
1.2mm |
0.8mm |
0.2mm |
|||||
|
共模抑制比（CMRR） |
>25 dB (typ. >30 dB) |
|||||||
|
带宽 (3dB) |
RF OUTPUT |
10MHz |
100MHz |
200MHz |
350MHz |
1GHz |
||
|
转换增益@高阻 |
1x105V/W |
2.5x104V/W |
2x104V/W |
5x 103 V/W |
2x 103 V/W |
|||
|
上升时间 |
30ns |
3ns |
0.7ns |
1ns |
0.3ns |
|||
|
饱和光功率 |
非平衡 |
50uW |
152 uW |
190uW |
760uW |
2mW |
||
|
平衡 |
5mW |
|||||||
|
耦合方式 |
DC（可选AC） |
AC |
||||||
|
输出阻抗 |
50W |
|||||||
|
等效噪声功率NEP |
7.0pW/√Hz |
12pW/√Hz |
23.5pW/√Hz |
42.7pW/√Hz |
59.6pW/√Hz |
|||
|
总输出噪声电压* |
<0.3mVRMS |
<5mVRMS |
<6mVRMS |
<4mVRMS |
<2.1mVRMS |
|||
*负载为高阻时，如果负载为50欧姆，对应数值减半。
|
InGaAs 平衡光探测模块（光纤输入） |
||||||||
|
参数 |
HC-BPRM-XX-I-FA |
|||||||
|
探测器类型 |
InGaAs / PIN |
|||||||
|
光输入 |
FC/APC |
|||||||
|
波长范围 |
800-1700nm |
|||||||
|
峰值响应度 |
0.9A/W @ 1550 nm |
|||||||
|
光敏面直径 |
75mm |
|||||||
|
带宽 (3dB) |
RF OUTPUT |
10MHz |
75MHz |
200MHz |
400MHz |
500MHz |
30K~1.5GHz |
|
|
转换增益@高阻 |
51x 103 V/W |
250x 103 V/W |
40 x 103 V/W |
10x 103 V/W |
2x 103 V/W |
2x 103 V/W |
||
|
上升时间 |
30ns |
4.5ns |
1.8ns |
0.9ns |
0.7ns |
0.2ns |
||
|
共模抑制比（CMRR） |
>30 dB |
>30 dB |
>25 dB |
|||||
|
饱和光 功率 |
非平衡 |
58.8uW |
12.5uW |
97.5uW |
0.38mW |
1mW |
1mW |
|
|
平衡 |
5mW |
|||||||
|
耦合方式 |
DC |
AC only |
||||||
|
输出阻抗 |
50W |
|||||||
|
等效噪声功率NEP |
3.6pW/√Hz |
6.9pW/√Hz |
5.9pW/√Hz |
17.9 pW/√Hz |
15pW/√Hz |
12.9pW/√Hz |
||
|
总输出噪声电压* |
<0.3mVRMS |
<15mVRMS |
< 6.3mVRMS |
<4mVRMS |
<1mVRMS |
<2mVRMS |
||
*负载为高阻时，如果负载为50欧姆，对应数值减半。
|
InGaAs 平衡光探测模块（空间光输入） |
|||||
|
参数 |
HC-BPRM-75M-I-FS-500um |
||||
|
探测器类型 |
InGaAs / PIN |
||||
|
光输入 |
Free Space |
||||
|
波长范围 |
800-1700nm |
||||
|
峰值响应度 |
0.9A/W @ 1550 nm |
||||
|
光敏面直径 |
500mm |
200um |
|||
|
带宽 (3dB) |
RF OUTPUT |
75MHz |
200MHz |
500MHz |
|
|
转换增益@高阻 |
10x 103 V/W |
40 x 103 V/W |
2x 103 V/W |
||
|
上升时间 |
4.7ns |
1.8ns |
0.7ns |
||
|
共模抑制比（CMRR） |
>30 dB |
||||
|
饱和光功率 |
非平衡 |
0.38mW |
97.5uW |
1mW |
|
|
平衡 |
5mW |
||||
|
耦合方式 |
DC |
||||
|
输出阻抗 |
50W |
||||
|
等效噪声功率NEP |
13.5 pW/√Hz |
5.1pW/√Hz |
12.8pW/√Hz |
||
|
总输出噪声电压* |
< 2.1 mVRMS |
< 6.0mVRMS |
<0.8mVRMS |
||
*负载为高阻时，如果负载为50欧姆，对应数值减半。
|
增强型InGaAs平衡光探测模块 |
||||||
|
参数 |
HC-BPRM-XX-IE-XX |
|||||
|
探测器类型 |
InGaAs / PIN |
|||||
|
光输入 |
FC/APC或者空间输入 |
|||||
|
波长范围 |
800-2200nm |
|||||
|
峰值响应度 |
1.2A/W@2000nm |
|||||
|
光敏面直径 |
100mm |
|||||
|
带宽 (3dB) |
RF OUTPUT |
10MHz |
200MHz |
500MHz |
30K~1GHz |
|
|
转换增益@高阻 |
50x 103 V/W |
40 x 103 V/W |
2x 103 V/W |
2x 103 V/W |
||
|
上升时间 |
30ns |
1.8ns |
0.6ns |
0.2ns |
||
|
共模抑制比（CMRR） |
>30 dB |
>25 dB |
||||
|
饱和光 功率 |
非平衡 |
58.8uW |
97.5uW |
1mW |
1mW |
|
|
平衡 |
5mW |
|||||
|
耦合方式 |
DC |
AC only |
||||
|
输出阻抗 |
50W |
|||||
|
等效噪声功率NEP |
3.0pW/√Hz |
5.1pW/√Hz |
12.8pW/√Hz |
12.0pW/√Hz |
||
|
总输出噪声电压* |
<0.2mVRMS |
< 6.0mVRMS |
<0.8mVRMS |
<1.8mVRMS |
||
*负载为高阻时，如果负载为50欧姆，对应数值减半。
通用参数
|
参数 |
典型值 |
备注 |
|
|
RF OUT端 |
输出电信号接口 |
SMA(Female) |
|
|
最大输出电压 |
高阻，带宽>=1GHz产品 |
||
|
±3.8V |
高阻，带宽<=500MHz产品 |
||
|
监控端（可选） |
带宽 |
DC-1MHz |
|
|
输出电压 |
0-5V |
@高阻 |
|
|
增益 |
1KV/W |
@1550nm |
|
|
阻抗 |
100W |
|
|
|
饱和光功率 |
5mW |
@高阻 |
|
|
电源接口 |
航空插头 |
2P or 4P |
|
|
供电 |
DC 12V, <100mA |
工作电压 |
|
|
光损伤阈值 |
10mW |
CW or 峰值功率 |
|
|
工作温度 |
-20~65°C |
|
|
