MEMS光开关 保偏1×N

HC-MEMS-1×N-PM

产品特点
低损耗、高可靠性
简单的并行接口控制
模块化设计




应用范围
光传输系统中的多路光监控
LAN多光源/探测器自动换接、光传感多点动态监测系统
光测试系统中用于光纤、光器件、网络和野外工程光缆测试
光器件装调
激光雷达





外形尺寸图

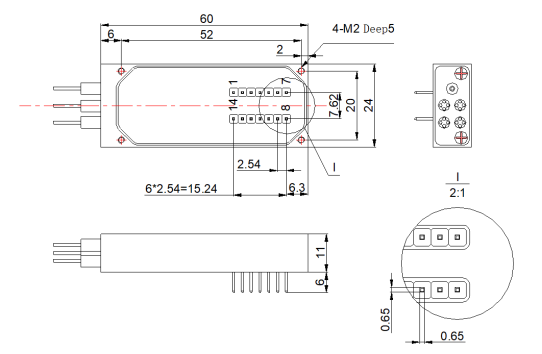

图1 外型尺寸图(M2: 60×24×11mm)

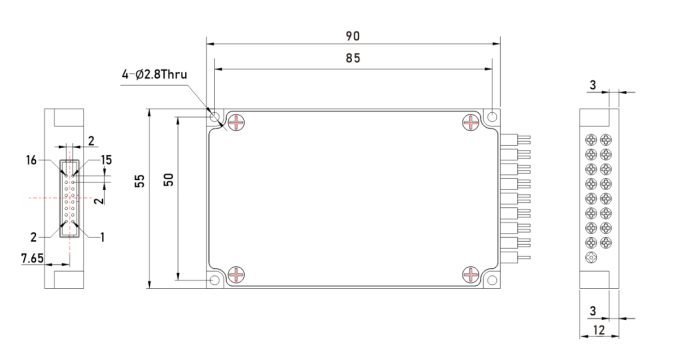

图2 外型尺寸图(M3: 90×55×12mm)

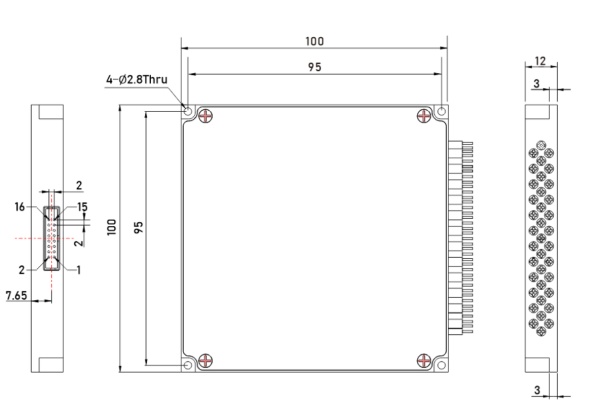

图3 外型尺寸图(M4: 100×100×12mm)

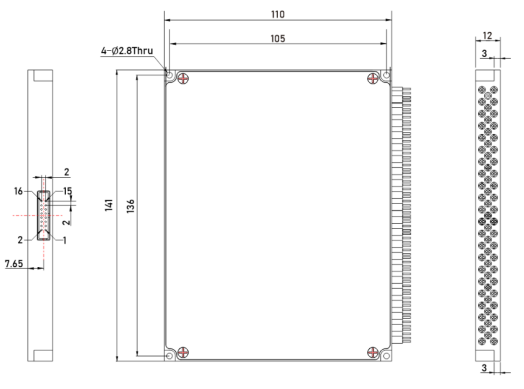

图4 外型尺寸图(M5: 110×141×12mm)



订购信息   HC-MEMS-1×N-A-B-C-D-E-F

A

B

C

D

E

F

工作模式

工作波长

尺寸

光纤类型

光纤长度

连接头类型

PM

780=780nm

980=980nm

1310=1310nm

1550=1550nm

X=Others

M2:60×24×11

M3:90×55×12

M4:100×100×12

M5:110×141×12

X=Others

PM78=PM780mm

PM98=PM980mm

PM15=PM1550mm

PM12=PM1260-1620mm

X=Others

05=0.5m

10=1.0m

15=1.5m

X=Others

00=No  Connector

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/PC

MP=MU/PC

X=Others





注意事项

使用前,用酒精棉清洁连接器的光纤端。不使用时请带上防尘帽,以防止灰尘或其他污垢污染或损坏纤维端面。光纤端部损坏或污染会影响光开关模块的性能。

不要拉扯,折叠和扭曲光纤,以免损坏光纤。

详细的控制接口引脚定义,确保连接正确。确定连接正确后,然后进行通电操作。

当外部电路需要更换时,请关闭电源,然后断开模块控制线,控制线禁止热插拔。

当光开关模块有光信号输入时,不要直视光纤端。激光辐射不可见,但会对人眼造成伤害!

设备应防火,防震,避免存放和在过度潮湿的环境中工作。

 本装置为精密光学装置,不得拆卸,以免损坏。

性能参数

参数

单位

HC-MEMS-1×N-PM

工作波长

nm

780nm/980nm/1310nm/1550nm

光纤类型



PM

光接口



可选

光纤长度

mm

可选

尺寸



M2:≤8路/M3:≤32路/M4:≤64路/M5:≤128路

插入损耗(IL)

dB

≤1.2dB(≤8路)

波长相关损耗(WDL)

dB

≤0.3 dB

温度相关损耗(TDL)

dB

≤0.3 dB

回波损耗(RL)

dB

≥50dB

偏振模式色散

Ps

≤0.1 Ps

消光比

dB

≥18dB

重复性

dB

≤±0.02dB

通道串扰

dB

≥50dB

切换速度

ms

≤20ms

切换寿命

billion

≥10 billion

工作光功率峰值

W

≤70W

传输光功率

mw

≤500mW

工作温度

℃

-5~+70℃

储存温度

℃

-40~+85℃

工作源

V

DC  5V ± 5%





管脚定义

数字接口电气规格



ELECTRICAL INTERFACE

SPECIFICATION

1

Supply Voltage

5V ± 5%

2

Power Consumption

< 500 mW

3

Electrical control method

Parallel mode (TTL level)





数字接口引脚分配(M2)



PIN #

NAME

DESCRIPTION

1

VDD

Supply Voltage Input:+5V;

2

GND

Ground

3

PD1

TTL Input;L<0.8V,2.2V

4

PD2

TTL Input;L<0.8V,2.2V

5

PD3

TTL Input;L<0.8V,2.2V

6

PD4

TTL Input;L<0.8V,2.2V

7

PD5

TTL Input;L<0.8V,2.2V

8

NC

NoConnected;

9

ONLINE

模块在位输出(在位输出3.3V TTL高电平)

10

GND

Ground

11

RX

UART Receive (input)

12

TX

UART Transmit (output)

13

NC

NoConnected;

14

RST

Resetthe System; Low = Operational;
