光探测器 保偏TAPD
描述/Describe:
1550nm,1%,900um,PM Panda Fiber,1M,FC/APC
可靠性与RoHS要求
Telcordia GR-1209 core
Telcordia GR-1221 core
RoHS6 compliance

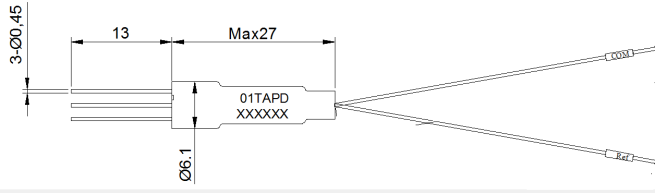

产品尺寸
1. 套管颜色：均为白色
2. 每根套管上均需穿端口标识的号码环(见上图)
3. 器件本体外套￠6mm热缩管
4. 热缩管上需有产品名称和SN，如上图，产品名称：01TAPD，SN为6位数(字号2,字距0,段距25,双行)
包装/ Packaging
- 使用防静电锁口袋,120x80mm,每袋装1pcs,数据表随产品装入袋内
- 每个包装袋外侧需贴标签，内容：PN、SN
|
参数/Parameters |
规格/Specifications |
Unit |
|
工作波长/Working Wavelength |
1510~1610 |
nm |
|
插入损耗/ Insertion Loss |
<1.0 |
dB |
|
响应度/ Responsivity |
>7 |
mA/W |
|
消光比/Extinction Ratio at(@23℃) |
>18 |
dB |
|
暗电流/ Dark Current(At 25℃, -5V bias) |
≤10 |
nA |
|
反向电压/Reverse Voltage |
≤25 |
V |
|
正向电流/ Forward Current |
≤10 |
mA |
|
回波损耗/Return Loss |
>40 |
dB |
|
最大光功率/Maximum Power Handing |
300 |
mW |
|
工作温度/Operating Temperature |
-0~+70 |
℃ |
|
存储温度/Storage Temperature |
-40~+85 |
℃ |
|
连接器类型/Connector Type |
LC/PC |
|
|
光纤类型/Fiber Type |
PM1550 with 900um loose tube |
|
|
光纤长度/Fiber Length |
1+/-0.03 |
m |
|
封装尺寸/Package size |
Φ6.1*L25 |
mm |
Note：The IL value is tested with connector/IL值包含连接器测试。
