小型光开关 保偏2×2
产品特点
结构紧凑
切换速度快
低插损
高可靠性高稳定性
应用范围
无源光网络（PON）
光保护系统
网络监控
仪器仪表
遵循标准
Telcordia GR-1221
Telcordia GR-1073

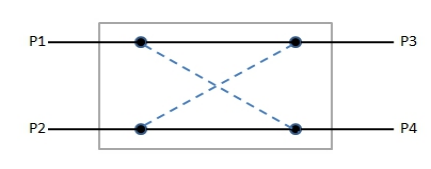

光路示意图

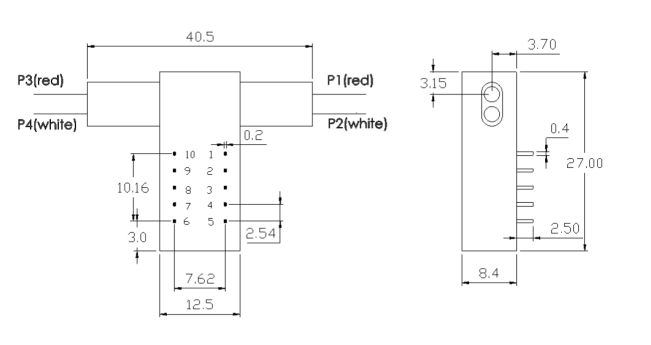

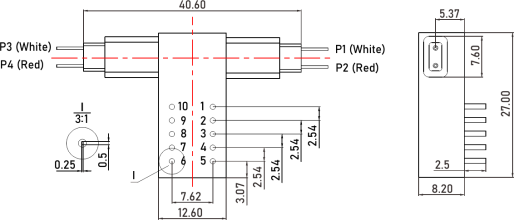

外形尺寸（L27×W12.6×H8.2）
注：以上8.2的厚度为壳体尺寸，不含顶部和底部标签厚度0.4mm。
订购信息 HC-FSW-2×2-PM-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
测试波长 |
开关类型 |
光纤类型 |
光纤直径 |
光纤长度 |
连接头类型 |
|
780: 780nm |
3L: 3V锁定 |
P78: PM780 |
025: Φ0.25mm |
05: 0.5m |
00: None |
|
850: 850nm |
3N: 3V非锁定 |
P85: PM850 |
09: Φ0.9mm |
10: 1.0m |
FP: FC/UPC |
|
980: 980nm |
5L: 5V锁定 |
P98: PM980 |
X: 其他 |
15: 1.5m |
FA: FC/APC |
|
1310: 1310nm |
5N: 5V非锁定 |
P13: PM1310 |
|
X: 其他 |
SP: SC/UPC |
|
1550: 1550nm |
|
P15: PM1550 |
|
|
SA: SC/APC |
|
X: 其他 |
|
X: 其他 |
|
|
LP: LC/UPC |
|
|
|
|
|
|
LA: LC/APC |
|
|
|
|
|
|
X: 其他 |
|
参数 |
单位 |
FSW-2×2-PM |
||||
|
工作波长 |
nm |
1260-1560 |
1310-1600 |
770-1100 |
840-860 |
970-1550 |
|
测试波长 |
nm |
1310 |
1550 |
780 |
850 |
980 |
|
光纤类型 |
|
PM1310 |
PM1550 |
PM780 |
PM850 |
PM980 |
|
插入损耗 |
dB |
≤1.0 (裸纤) ≤1.2 (含头) |
||||
|
消光比 |
dB |
≥18(裸纤) ≥16(含头） |
||||
|
波长相关损耗 |
dB |
≤0.25 |
||||
|
温度相关损耗 |
dB |
≤0.2 |
||||
|
回波损耗 |
dB |
≥50 |
||||
|
串扰 |
dB |
|||||
|
重复性 |
dB |
≤±0.02 |
||||
|
切换时间 |
ms |
≤8 |
||||
|
寿命 |
times |
≥107 |
||||
|
工作电压 |
V |
3.0 or 5.0 |
||||
|
最大光功率 |
mW |
≤500 |
||||
|
工作温度 |
°C |
-5 ~ +70 |
||||
|
存储温度 |
°C |
-40 ~ +85 |
||||
|
工作湿度 |
% |
5 ~ 95 |
||||
|
封装尺寸 |
mm |
L27×W12.6×H8.2 (±0.2) |
||||
所有参数均在室温工作环境下测试

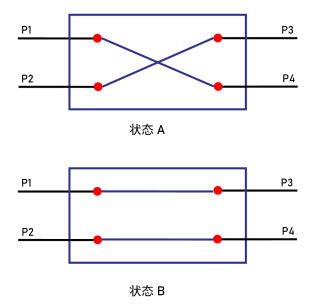

驱动管脚定义
|
类型 |
状态 |
光通路 |
电控驱动 |
状态指示 |
||||||
|
Pin1 |
Pin5 |
Pin6 |
Pin10 |
Pin2-3 |
Pin3-4 |
Pin7-8 |
Pin8-9 |
|||
|
锁定 |
A |
P1-P4 P2-P3 |
- |
- |
GND |
V+ |
Close |
Open |
Open |
Close |
|
B |
P1-P3 P2-P4 |
V+ |
GND |
- |
- |
Open |
Close |
Close |
Open |
|
|
非锁定 |
A |
P1-P4 P2-P3 |
- |
- |
- |
- |
Close |
Open |
Open |
Close |
|
B |
P1-P3 P2-P4 |
V+ |
- |
- |
GND |
Open |
Close |
Close |
Open |
|
电控参数
|
类型 |
电压 |
电流 |
电阻 |
|
3V, 锁定 |
2.7~3.3V |
54~66mA |
50Ω |
|
3V, 非锁定 |
2.7~3.3V |
39~47mA |
70Ω |
|
5V, 锁定 |
4.5~5.5V |
36~44mA |
125Ω |
|
5V, 非锁定 |
4.5~5.5V |
26~32mA |
175Ω |
