蝶形半导体光放大器
本蝶形SOA为14Pin封装，可用于光纤传感系统，光通信传输系统。

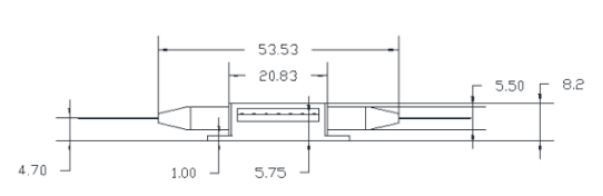

尺寸（mm）
性能参数
|
|
工作条件 |
最小 |
典型 |
最大 |
单位 |
|
工作电流 |
|
|
250 |
400 |
mA |
|
工作电压 |
|
|
1.6 |
1.8 |
V |
|
带宽 |
-3dB |
|
45 |
|
nm |
|
工作波长 |
|
1500 |
|
1580 |
nm |
|
饱和光功率 |
If=250mA |
|
11 |
|
dBm |
|
小信号增益 |
入光功率=-20dBm |
|
20 |
|
dB |
|
噪声系数 |
|
|
7 |
|
dB |
|
偏振相关增益 |
|
|
1.8 |
|
dB |
|
热敏电阻 |
25℃ |
|
10 |
|
kΩ |
|
TEC工作电流 |
|
|
|
1.5 |
A |
|
TEC工作电压 |
|
|
|
3.5 |
V |
|
工作温度 |
|
0 |
|
70 |
℃ |
|
存储温度 |
|
-20 |
|
85 |
℃ |
|
总功耗 |
|
|
|
4 |
W |
|
连接头 |
定制 |
|
FC/APC |
|
|
|
光纤长度 |
定制 |
|
1 |
|
m |
