TAP阵列探测器阵列
工作波长1260~1600nm，回波损耗45dB，支持定制

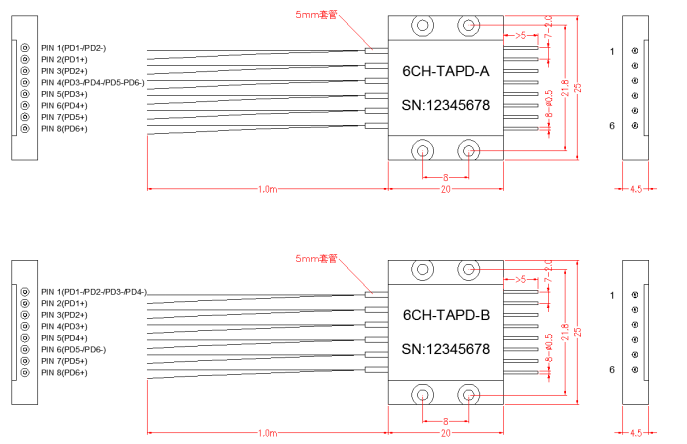

外形尺寸
管脚定义
|
6CH-TAPD-A |
|
|
6CH-TAPD-B |
|
|
管脚 |
定义 |
|
管脚 |
定义 |
|
PIN 1 |
PD1-/PD2- |
|
PIN 1 |
PD1-/PD2-/PD3-/PD4- |
|
PIN 2 |
PD1+ |
|
PIN 2 |
PD1+ |
|
PIN 3 |
PD2+ |
|
PIN 3 |
PD2+ |
|
PIN 4 |
PD3-/PD4-/PD5-/PD6- |
|
PIN 4 |
PD3+ |
|
PIN 5 |
PD3+ |
|
PIN 5 |
PD4+ |
|
PIN 6 |
PD4+ |
|
PIN 6 |
PD5-/PD6- |
|
PIN 7 |
PD5+ |
|
PIN 7 |
PD5+ |
|
PIN 8 |
PD6+ |
|
PIN 8 |
PD6+ |
性能参数
|
参数 |
单位 |
最小值 |
典型值 |
最大值 |
||
|
工作波长 |
nm |
1260 |
|
1600 |
||
|
分光比 |
6CH-TAPD-A |
通道1~通道2 |
% |
|
50/50 |
|
|
通道3~通道6 |
|
10/90 |
|
|||
|
6CH-TAPD-B |
通道1~通道4 |
|
10/90 |
|
||
|
通道5~通道6 |
|
50/50 |
|
|||
|
插入损耗 |
6CH-TAPD-A |
通道1~通道2 |
dB |
|
|
3.6 |
|
通道3~通道6 |
|
|
0.9 |
|||
|
6CH-TAPD-B |
通道1~通道4 |
|
|
0.9 |
||
|
通道5~通道6 |
|
|
3.6 |
|||
|
回波损耗 |
dB |
45 |
|
|
||
|
响应度 |
6CH-TAPD-A |
通道1~通道2 |
A/W |
0.4 |
|
|
|
通道3~通道6 |
0.08 |
|
|
|||
|
6CH-TAPD-B |
通道1~通道4 |
0.08 |
|
|
||
|
通道5~通道6 |
0.4 |
|
|
|||
|
暗电流(@25℃） |
nA |
|
|
0.5 |
||
|
结电容 |
Pf |
|
0.5 |
|
||
|
带宽 |
GHz |
|
2 |
|
||
|
反向电压 |
V |
|
30 |
|
||
|
工作电压 |
V |
|
-5 |
|
||
|
二阶互调 |
dB |
|
70 |
|
||
|
三阶互调 |
dB |
|
80 |
|
||
|
上升、下降时间 |
ns |
|
|
0.3 |
||
|
光纤类型 |
- |
G657-A1 250um裸光纤 |
||||
|
光纤长度 |
m |
1.0 |
|
|
||
|
连接器类型 |
- |
无 |
||||
|
工作温度 |
℃ |
-40 |
|
+85 |
||
|
存储温度 |
℃ |
-40 |
|
+85 |
||
|
焊接温度/时间 |
℃/s |
|
|
260/10 |
||
