高功率大芯径光开关1×N
产品概述
高功率大芯径光开关是一种光路切换、转换、选路器件，可实现一路输入或输出端切换选择多通道光路的其中一路进行输出或输入。这款光开关能承受5W光功率，波长范围满足200-1200nm和400-2500nm，支持105um、200um、400um、600um等多种光纤芯径，光纤数值孔径0.11和0.22可选。光开关主要应用于：光传输系统中的多路光监控、LAN 多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试 ；光器件装调。
产品特点
高功率
低插入损耗
波长范围宽
低串扰
高稳定性和可靠性
并行接口(TTL电平)控制
应用范围
实验室研发
系统监测
多路光监测
光纤传感
外形尺寸L×W×H (mm)

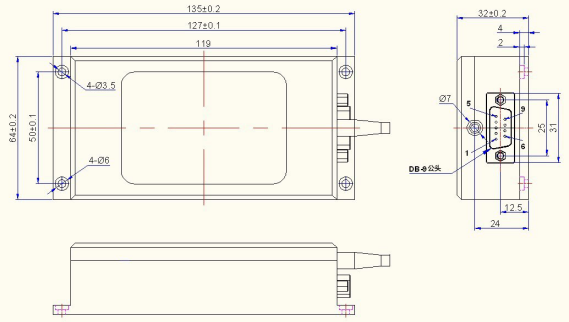

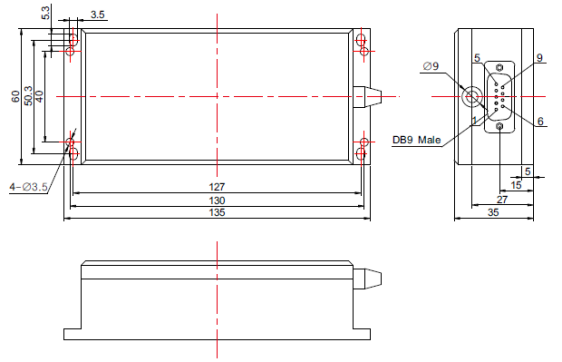

M1：1×N (1:135×60×35（105um/200um/400um）

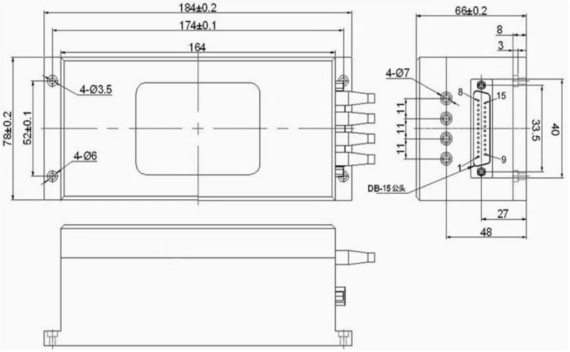

M2：1×N (16:184×78×66（105um/200um）

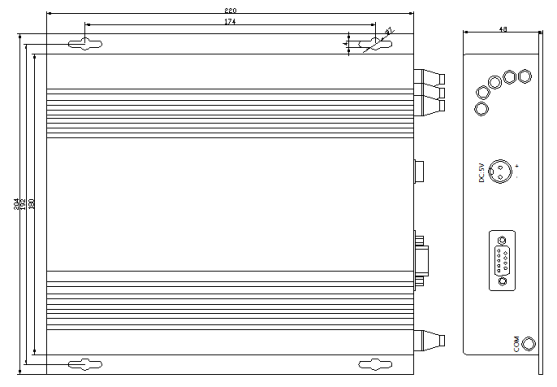

M3：1×N (1:220×204×48（600um）
订购信息 HC-HFSW-1×N-A-B-C-D-E-F-G
|
N |
A |
B |
C |
D |
E |
F |
|
通道数 |
光纤规格 |
工作波长 |
数值孔径 |
光纤外径 |
出纤长度(含连接头) |
连接头 |
|
1 ~ 32 |
105: 105/125um 200: 200/220um 400：400/440um 600：600/660um 1000：1000um X: Others
|
405: 405nm 532: 532nm 650: 650nm 785: 785nm 980: 980nm 1064: 1064nm X: Others
|
11:0.11 12:0.12 22：0.22 X: Others |
90:900um 20: 2.0mm 30: 3.0mm X: Others |
05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm X: Others |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC SMA:SMA905 X: Others |
|
G（尺寸代码） |
适用型号 |
适用芯径 |
外形尺寸（mm） |
|
M1 |
1×N (1 |
105um/200um/400um |
135×60×35 |
|
M2 |
1×N (16 |
105um/200um |
184×78×66 |
|
M3 |
1×N (1 |
600um |
220×204×48 |
|
M3 |
1×N (18) |
1000um |
220×204×48 |
|
型号 |
HC-HFSW-1×N-A-B-C-D-E-F-G |
|
波长范围nm |
400-2500 |
|
插入损耗dB |
Typ1.0 Max:1.5 |
|
回波损耗dB |
≥30 |
|
信道串扰dB |
≥50 |
|
偏振相关损耗dB |
≤0.05 |
|
波长相关损耗dB |
≤0.25 |
|
温度相关损耗 dB |
≤0.25 |
|
重复性 dB |
≤±0.05 |
|
工作电压V |
+5 （DC） |
|
使用寿命次 |
≥107 |
|
切换时间ms |
≤20（相邻信道切换） |
|
传输光功率W |
≤5 |
|
工作温度℃ |
-20～+70 |
|
储存温度℃ |
-40～+85 |
注:1.以上为不含连接头指标；
2.波长范围可定制200-1200nm。
管脚定义
DB9（TTL电平）：
|
管脚编号 |
信号方向、类型(In/Out/Power) |
管脚定义 |
功能说明 |
|
1 |
In |
D0 |
数据位。D3~D0为二进制数，D3为高位，D0为低位。4位数据位最多可控制16路光开关切换。其中，0000b＝通道1；1111b=通道16。使用时根据光开关的实际通道数来发送数据。 |
|
2 |
In |
D1 |
|
|
3 |
In |
D2 |
|
|
4 |
In |
D3 |
|
|
5 |
In |
/Reset |
低电平复位到通道0，高电平数据位有效。 |
|
6 |
Out |
/Ready |
低电平准备复位或接收数据。 |
|
7 |
Out |
Error |
高电平表示光模块运行错误。 |
|
8 |
Power |
GND |
地线 |
|
9 |
Power |
DC 5V |
DC 5V，1.0A工作电源 |
DB15（TTL电平）：
|
管脚编号 |
信号方向、类型(In/Out/Power) |
管脚定义 |
功能说明 |
|
2 |
In |
D0 |
数据位D5~D0为二进制数，D5为高位，D0为低位。6位二进制数最多可控制64路光开关切换。其中，000000b＝通道1；111111b=通道64。使用时应根据光开关实际的光路数来发送数据。 |
|
3 |
In |
D1 |
|
|
4 |
In |
D2 |
|
|
5 |
In |
D3 |
|
|
6 |
In |
D4 |
|
|
10 |
In |
D5 |
|
|
11 |
In |
/Reset |
低电平复位，高电平数据位有效。 |
|
7 |
Out |
/Ready |
低电平准备复位或接收数据。 |
|
8 |
Out |
Error |
高电平表示有错误发生。 |
|
15 |
Power |
5V |
数字电路电源 |
|
12 |
Power |
5V |
电机电源 |
|
1，9 |
Power |
Ground |
公共地线 |
|
13，14 |
未连接 |
||
