机械式光开关 1×10
波长范围380-600nm，850±100nm，1470-1700nm，支持定制
产品特点
低插入损耗
波长范围宽
低串扰
高稳定性和可靠性
并行接口(TTL电平)控制
模块化设计
应用范围
实验室研发
系统监测
配置OADM
城域网
多路光监测
光纤传感
远程光纤监控系统

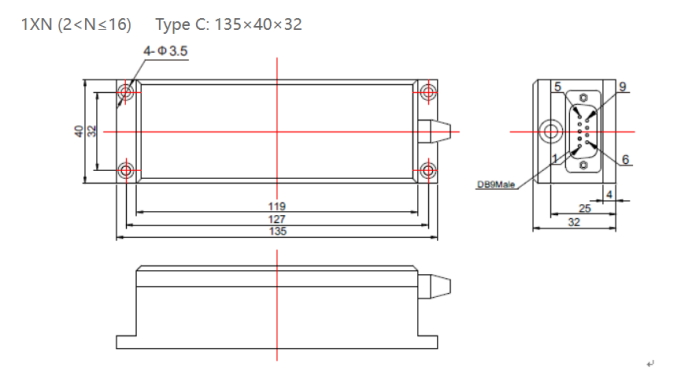

外形尺寸L×W×H (mm)
管脚定义
DB9针串口管脚定义如下：
|
管脚编号 |
管脚定义 |
功能说明 |
|
2 |
SOUT |
串口数据发送端（LVTTL电平） |
|
3 |
SIN |
串口数据接收端（LVTTL电平） |
|
5 |
SGND |
串口信号地 |
|
8 |
VCC |
电源正极，接DC 5V/400A |
|
9 |
GND |
电源负极 |
|
其他 |
悬空 |
|
性能参数
|
型号 |
HC-FSW-1×10 |
||
|
波长范围nm |
380-600(MM) |
850±100(MM) |
1470-1700（MM） |
|
测试波长nm |
420 |
980 |
1550 |
|
插入损耗dB |
≤2 |
≤1 |
|
|
回波损耗dB |
MM≥30 |
||
|
信道串扰dB |
MM≥70 |
||
|
偏振相关损耗dB |
≤0.05 |
||
|
波长相关损耗dB |
≤0.25 |
||
|
温度相关损耗 dB |
≤0.25 |
||
|
重复性 dB |
≤±0.02 |
||
|
工作电压V |
+5 （DC） |
||
|
使用寿命次 |
≥108 |
||
|
切换时间ms |
≤10（相邻信道切换） |
||
|
传输光功率mW |
≤500 |
||
|
控制方式 |
RS232，配线0.5m，一头DB9针，一头散线 |
||
|
工作温度℃ |
-40～+70 |
||
|
储存温度℃ |
-40～+85 |
||
|
光纤类型 |
OM2(50/125),光纤长度1.5米，900um松套管，FC/PC |
||
|
外形尺寸mm |
2≤4 (135×40×32)、670~980(SM/MM) |
||
|
4≤16 (135×60×35) |
|||
|
17≤N≤32(184×76×60) |
|||
|
33≤N≤64(184×80×66) |
|||
