2U机架式6组D1×4光开关
FSW12-1X41D-2U233，支持定制

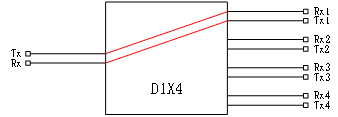

内部光路
面板说明

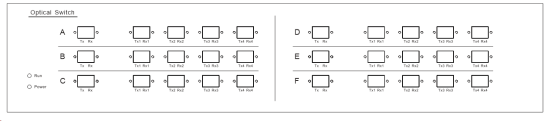

前面板说明：
（1）、电源指示灯：Run设备运行指示，Power工作电源指示。
（2）、光接口说明：设备面板光接口全部为LC／PC接口。
后面板说明：
（1）、电源开关：设备工作电源开关。
（2）、电源接口：设备工作电源输入接口。
（3）、RJ45网口、RS232串口：设备监控数据信息的通信接口。
性能参数
|
型 号 |
FSW12-1X41D-2U233 |
|
工作波长 |
850 nm |
|
测试波长 |
850 nm |
|
插入损耗 |
≤2.0 dB |
|
重 复 性 |
≤±0.1 dB |
|
回波损耗 |
≥30dB |
|
串 扰 |
≥30dB |
|
波长相关损耗 |
≤0.5dB |
|
偏振相关损耗 |
≤0.2dB |
|
光纤类型 |
MM（62.5/125um） |
|
切换时间 |
≤8ms |
|
连接器形式 |
LC/PC |
|
监控端口 |
RJ45、RS232 |
|
工作电源 |
AC: 85 ～ 264 V（50/60Hz） |
|
工作温度 |
-20 ～ + 60℃ |
|
存储温度 |
-40 ～ + 80°C |
|
机箱类型 |
19英寸标准2U机架（483×400×89mm）砂纹灰偏黄 |
