光开关模块
850±20nm，支持定制

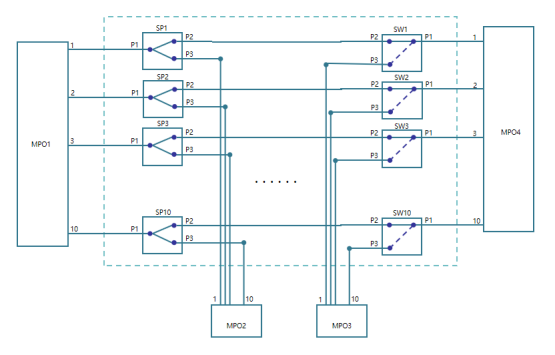

模块内部示意图
注意：光开关状态为回位状态，掉电之后光开关保持MPO1-MPO4；重新上电之后，如果不发任何指令，光开关保持MPO1-MPO4状态，且可以通过指令查询到正确的状态。
管脚定义
|
管脚 |
信号名称 |
输入/输出 |
描述 |
|
1, 4, 6 |
NA |
|
|
|
2 |
RXD |
输入 |
串口接收，RS232电平 |
|
3 |
TXD |
输出 |
串口发送，RS232电平 |
|
5,7 |
GND |
电源 |
公共地线 |
|
8 |
+5VDC |
电源 |
5.0±5% VDC 数字电路电源 (最大电流 1A) |
光纤接口定义
MPO公头座子光路从左到右分别是12-1路光纤，只用10-1路。

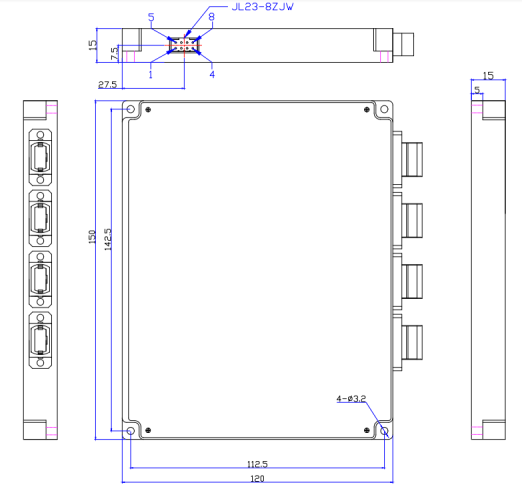

模块尺寸示意图
安装孔位置结构厚度5mm，四个固定孔，做通孔，大小M3
性能参数
|
型 号 |
HC-OPFF-MM |
|
|
光纤类型 |
OM3（50/125） |
|
|
工作波长 |
850±20nm |
|
|
测试波长 |
850nm |
|
|
插入损耗 |
MPO1->MPO4 |
≤ 4.5dB |
|
MPO3->MPO4 |
≤ 1.6 dB |
|
|
MPO1->MPO2 |
≤ 5dB |
|
|
偏振相关损耗 |
≤ 0.2dB |
|
|
回波损耗 |
≥ 45 dB |
|
|
串扰 |
≥ 50 dB |
|
|
重复性 |
≤ ±0.05dB |
|
|
切换时间 |
≤10ms |
|
|
切换次数 |
≥107次 |
|
|
光接口类型 |
MPO |
|
|
出纤长度 |
0.5m |
|
|
输入光功率 |
≤500 mW |
|
|
工作电压/电流 |
DC 5V±5% / ≤1A |
|
|
工作温度 |
-20 ~ 70 °C |
|
|
存储温度 |
-40 ~ 85 °C |
|
|
模块尺寸 |
150(L) x 120(W) x 15(H) ±0.2mm |
|
|
重量 |
≤800g |
|
