1550nm蝶形SOA
产品介绍
半导体光放大器（SOA）系列产品，主要应用于光信号放大，能显著提高输出光功率。产品具有高增益、低功耗、低偏振相关性等特点，且芯片自有，全工艺国产可控。
该系列产品采用密封的标准蝶形封装，并可以提供定制服务。
产品特点
高增益
低功耗
低偏振
应用范围
应用于分布式光纤传感系统中，替代声光调制器，用做调制器/斩波器
应用于宽谱光源中，如光纤光栅的解调仪的宽谱光源
应用于光通信系统中，实现1550波长光信号放大，替代部分EDFA
应用于测风雷达、空间光探测和空间光通信，与窄线宽激光器组合为MOPA激光器

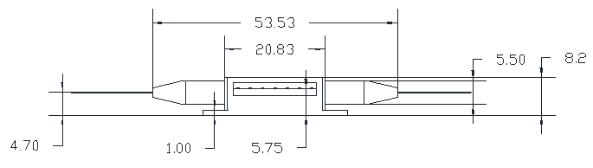

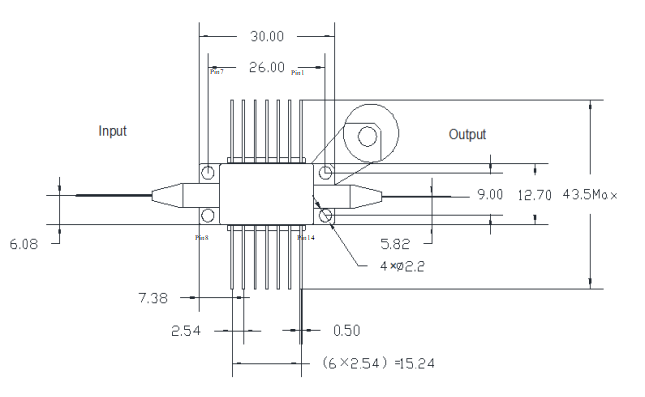

尺寸和管脚定义

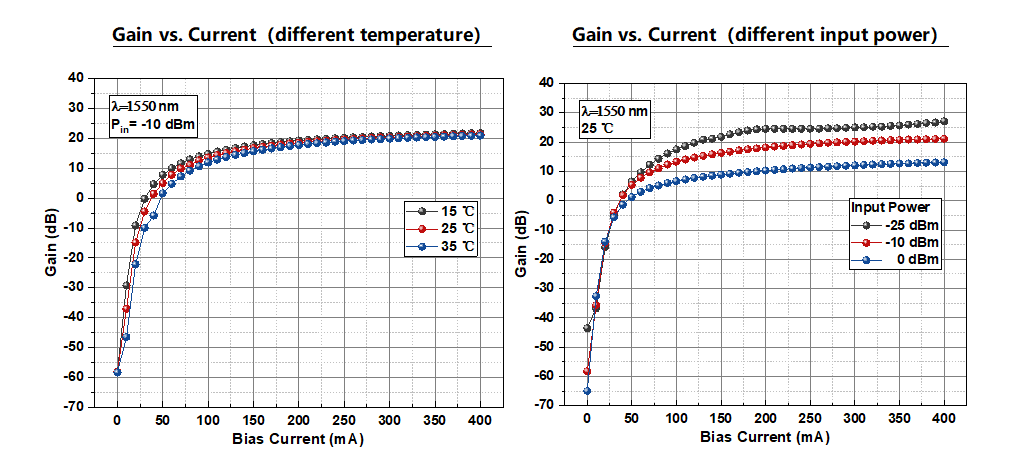

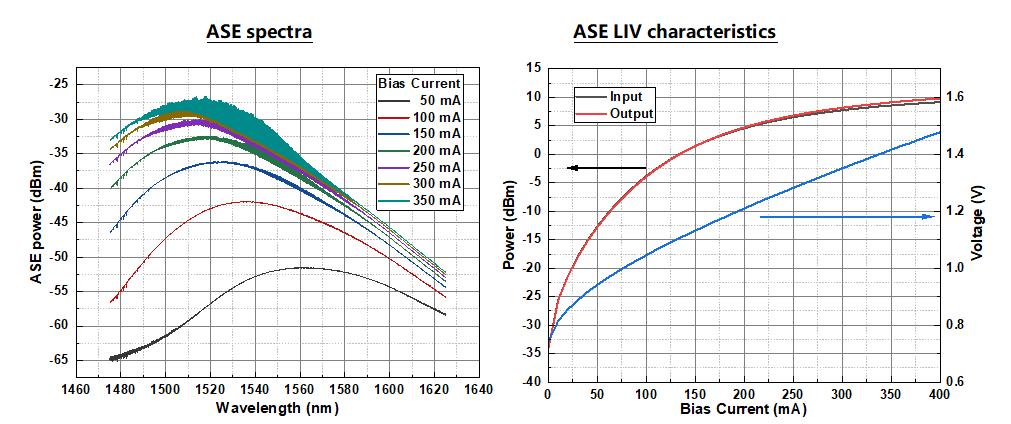

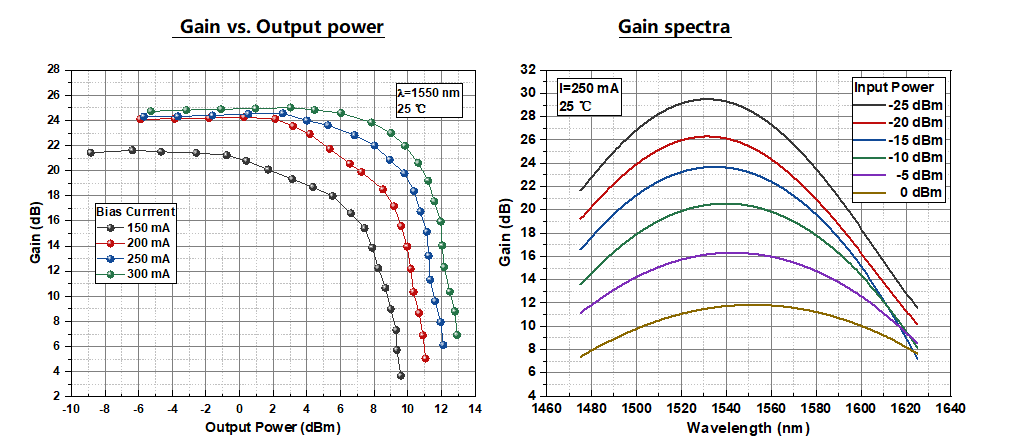

典型特征曲线
|
参数 |
符号 |
工作条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
ASE中心波长 |
λASE |
25℃, If=250mA |
--- |
1515 |
--- |
nm |
|
工作波长 |
λ |
25℃, Pin=0dBm |
--- |
1550 |
--- |
nm |
|
-3dB增益谱宽 |
Δλ |
Pin=0dBm |
100 |
--- |
--- |
nm |
|
最大光功率 |
Pmax |
If=250mA, Pin=5dBm@1550nm |
12 |
--- |
15 |
dBm |
|
小信号增益 |
SSG |
If=250mA, Pin=-25dBm@1550nm |
|
25 |
--- |
dB |
|
偏振相关增益 |
PDG |
25℃, If=250mA |
--- |
1.0 |
2.0 |
dB |
|
峰值增益 |
|
|
|
29 |
|
dB |
|
噪声系数 |
NF |
25℃, If=250mA@1550nm |
--- |
7 |
9 |
dB |
|
工作电流 |
If |
--- |
--- |
250 |
400 |
mA |
|
正向电压 |
Vf |
--- |
--- |
1.3 |
1.5 |
V |
|
关断消光比1 |
ER |
If=250mA/If=0mA, Pin=0dBm |
--- |
50 |
--- |
dB |
|
关断消光比2 |
ER |
If=250mA/If=-5mA, Pin=0dBm |
--- |
70 |
--- |
dB |
|
TEC电流 |
ITEC |
--- |
--- |
--- |
1.8 |
A |
|
TEC电压 |
VTEC |
--- |
--- |
--- |
3.4 |
V |
|
TEC电流 |
|
|
|
1.8 |
|
A |
|
热敏电阻阻值 |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
热敏电阻电流 |
Itherm |
--- |
--- |
--- |
5 |
mA |
|
气密性1 |
|
T=25℃ |
1*10-12 |
1*10-11 |
1*10-8 |
Pa.m3/s |
|
工作温度 |
TC |
I=Iop |
-10 |
--- |
70 |
°C |
|
尾纤长度 |
|
|
|
≥900 |
|
mm |
|
材质 |
|
|
砷化镓，磷化因 |
|
||
|
光纤连接器 |
|
|
|
FC/APC |
|
|
|
存储温度 |
Tstg |
--- |
-40 |
--- |
85 |
°C |
|
总功耗 |
P |
--- |
--- |
--- |
4 |
W |
注1：气密性数值为管壳封装数值，排除管壳外部残留干扰测试得出。
