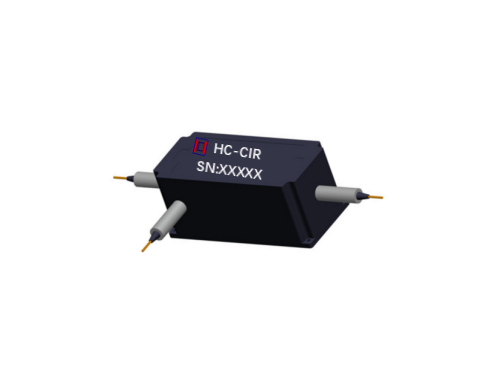

532nm/633nm环形器
产品特点
低 插 损
高 回 损
高隔离度
高稳定性&可靠性
应用范围
光纤放大器
测试仪器
光纤传感
医疗设备

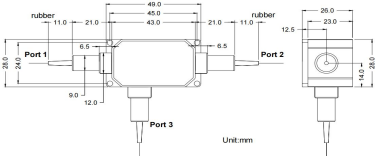

封装尺寸（单位：mm）
订购信息：HC-CIR-A-B-C-D-E-F-G-H-I
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
波长 |
平均功率 |
峰值功率 |
工作轴向 |
封装尺寸 |
光纤类型 |
尾纤类型 |
光纤长度 |
连接头类型 |
|
532=532nm 633=633nm X=其他 |
50=500mW 01=1W 02=2W
|
00=Continuous Wave 01=1kW 02=2kW 05=5kW X=其他 |
B=双轴工作 F=快轴截止 N=Non-PM |
1=44x28x26mm X=其他 |
PM63=PM630-HP 460=460-HP PM46=PM460-HP 630=630-HP X=其他 |
0=250um bare fiber 1=900um loose tube
|
08=0.8m 10=1.0m X=其他 |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC 00=None X=其他 |
|
参数 |
单位 |
数值 |
|
端口类型 |
|
3 Port |
|
中心波长 |
nm |
532,633 |
|
工作波长范围 |
nm |
±5 |
|
典型峰值隔离度 |
dB |
22 |
|
最小隔离度@23℃ |
dB |
20 |
|
典型插损@23℃ |
dB |
1.5 |
|
最大插损@23 ℃ |
dB |
2 0 |
|
最小消光比@23℃(保偏光纤类型) |
dB |
20 |
|
最大偏振相关损耗@23℃(单模光纤类型) |
dB |
0.15 |
|
最小回波损耗(输入/输出) |
dB |
40 |
|
最小串扰 |
dB |
40 |
|
最大平均功率(包括端口1和端口2) |
W |
0 .5,1,2 |
|
最大ns脉冲的峰值功率 |
kW |
10 or Specified |
|
最大拉伸载荷 |
N |
5 |
|
封装尺寸 |
mm |
49x28x26 |
|
工作温度 |
℃ |
+10~+50 |
|
储存温度 |
℃ |
0~+60 |
注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。
