小型模拟光收发模块
产品介绍
HC-ROF-MB 系列小型模拟光收发模块，是一款低成本、高性能的模拟宽带光收发器，具有非常宽的动态范围，专为光纤射频应用而设计。一对收发器将创建双向射频到光和光到射频转换及传输链路, 可以提供高杂散自由动态范围(SFDR)，多个工作带宽可选。标准光学连接器是用于低背反射应用的 FC/APC ，RF接口是通过一个 50 欧姆的 SMA 连接器。接收机采用高性能 InGaAs 光电二极管，发射机采用线性光隔离DFB 激光器，光纤采用 9/125μm 单模光纤，工作波长 1.3 或 1.5μm。
产品特点
1.2GHz/3GHz/6GHz 三种带宽可选
紧密铸造金属外壳
高 SFDR
平坦响应
1.3 和/或 1.5μm 带隔离 FP/DFB
应用范围
WiMAX / 4G LTE
5G 通信
舰载射频分布
卫星地面站远程天线
特性曲线
6G S21&S11&S22 曲线
机械尺寸（单位：mm）

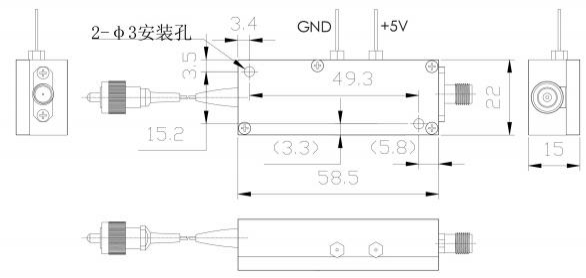

(a) 发射模块

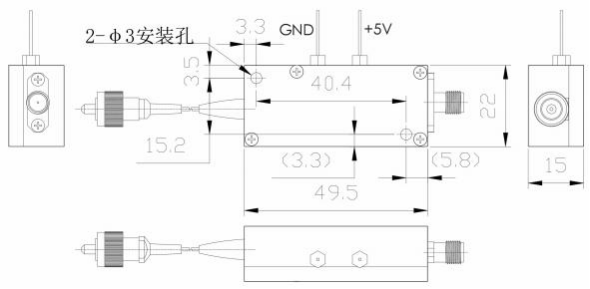

(b) 接收模块
订购信息：HC-ROF-MB-A-B-C-D
|
HC-ROF-MB |
A |
B |
C |
D |
|
波长 |
工作频率 |
光纤接头 |
模块类型 |
|
|
小型模拟宽带光收链路低频款 |
13-1310nm 15-1550nm |
01-1K~1.2GHz 02-1K~3GHz 03-1K~6GHz |
FA---FC/APC SP---客户定制 |
TX---发射模块 RX---接收模块 |
注：标准产品链路增益为 0dB，发射端带有 LNA；不同增益或不同 RF 输入 P1dB 压缩点，可定制；
极限参数
|
参数 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
工作电压 |
V |
9 |
|
16 |
|
|
工作温度 |
℃ |
-25 |
|
+65 |
|
|
储存温度 |
℃ |
-40 |
|
+85 |
|
|
最大输入 RF 功率(Tx) |
dBm |
|
|
5 |
|
|
最大光输入 (Rx) |
mW |
|
|
5 |
|
技术参数
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
|
电源电压 |
Vcc |
11 |
12 |
13 |
Volts |
|
|
|
电源电流 (收发总电流) |
Icc |
|
130 |
|
mA |
|
|
|
激光输出功率 |
Po |
|
2 |
3 |
mW |
|
|
|
发射机工作波长 |
λ |
|
1310/1550 |
|
nm |
|
|
|
接收机工作波长 |
λ |
|
1310/1550 |
|
nm |
|
|
|
工作带宽 |
HC-ROF-MB-XX-01 |
B |
1k~1.2G |
Hz |
|
||
|
HC-ROF-MB-XX-02 |
1k~3G |
||||||
|
HC-ROF-MB-XX-06 |
1k~6G |
||||||
|
带内平坦度 |
|
|
±1 |
±1.5 |
dB |
|
|
|
输入 P1dB 压缩点 |
Pin |
-2 |
0 |
2 |
dBm |
|
|
|
无杂散动态范围 |
SFDR |
9 |
100 |
|
|
|
|
|
输入/输出阻抗 |
Z |
|
50 |
|
Ω |
|
|
|
射频回波损耗 |
RL |
|
-12 |
-10 |
dB |
|
|
|
射频链路增益 |
G |
-3 |
0 |
|
dB |
|
|
|
射频连接器 |
|
SMA-F |
|
|
|||
|
光纤端口 |
|
单模光纤 900um 保护套管 FC/APC 头 |
|
||||
|
重量 |
|
|
|
|
|||
