机架式光开关MEMS1×128
插入损耗小、切换速度快，支持定制其他通道
产品介绍
插入损耗小、切换速度快
透明传输、高可靠性、高稳定性
支持RS232串口控制、支持以太网远程管理
产品特点
自动测试系统
光纤网络远程监控系统
光缆监测系统、光缆维护系统
内部光路示意图
面板示意图

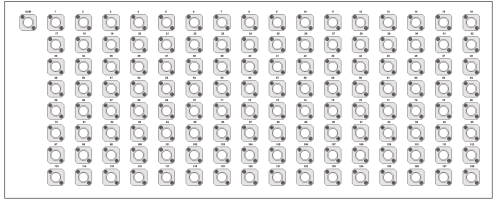

前面板

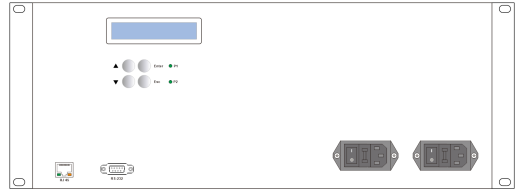

后面板

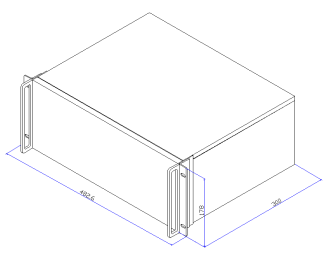

机框外箱尺寸
出厂默认配置
|
项目 |
出厂默认配置 |
备注 |
|
设备地址 |
01 |
|
|
串口波特率 |
115200 |
8位数据位，1位停止位，无奇偶校验。 |
|
设备IP地址 |
192.168.0.178 |
工作方式：TCP Server ；工作端口：4001 |
|
登陆用户名和密码 |
admin |
admin |
性能参数
|
型 号 |
HC-MEMS-1×128-SM-4U |
|
光纤类型 |
SM（9/125） |
|
工作波长 |
1260~1650 nm |
|
测试波长 |
1310 nm |
|
插入损耗 |
≤ 1.8dB |
|
回波损耗 |
≥ 45 dB |
|
串扰 |
≥ 50 dB |
|
重复性 |
≤ ±0.1dB |
|
切换时间 |
≤ 15s |
|
切换寿命 |
≥ 109次 |
|
光接口类型 |
FC /UPC |
|
输入光功率 |
≤ 500 mW |
|
工作电压 |
AC: 100～240V (50/60Hz) |
|
工作温度 |
-5 ~ 55 °C |
|
存储温度 |
-20 ~ 70 °C |
|
模块尺寸 |
4U: L482.6 × W300 × H178 |
