量子光交换机
产品描述
光量子交换机（Optical Quantum Switch）是量子保密通信/量子网络里的“光路交换枢纽”，主要用于在光纤里把单光子相干光量子信道按需路由到不同用户或中继节点。它和经典光交换机最大的区别是：尽量不破坏量子态（不测量、不再生、少引入噪声）。
维度经典光交换机光量子交换机处理对象强光数据信号单光子/极弱量子信号是否测量内容可识别、转发、QoS不测量量子态，只切光路核心指标带宽、丢包、时延、速率插损、串扰、退相干、保真度目标高速通信量子密钥分发/量子网络组网应用场景数据中心、运营商网QKD 城域网、量子干线、涉密网。
产品特点
全光/低扰动切换
低插入损耗、高隔离度
偏振相关损耗很小
宽波长、协议透明
高安全与可管控
管理口与量子光口逻辑/物理隔离
异常检测、日志、远程监控、双电源冗余
抢占式切换、权限控制
应用范围
量子信道路由/交换
量子信道时分复用（TDM）
网络拓扑重组
链路备份与冗余
为上层 QKD/量子网络服务

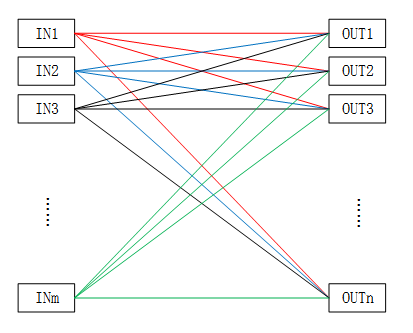

光路示意图
订购信息: HC-OXC- M×N-A-B-C-D-E
|
A |
B |
C |
D |
E |
F |
|
机箱尺寸 |
功率监测 |
电源 |
光纤 |
工作波长 |
法兰 |
|
1U：483×500×44mm |
IP: 自带通道功率监测 |
AC: 85~264 V双电源 |
SM:单模9/125 |
85:850nm |
FP: FC/UPC |
|
2U：483×500×89mm |
EP: 不带通道功率监测 |
DC: 36~72 V双电源 |
M5: 多模50/125 |
13:1310nm |
FA: FC/APC |
|
4U：483×500×176mm |
|
AD:1AC+1DC双电源 |
M6: 多模62.5/125 |
15:1550nm |
SP: SC/UPC |
|
|
|
|
|
13/15:1310/1550nm |
SA: SC/APC |
|
|
|
|
|
1625:1625nm |
LP: LC/UPC |
|
|
|
|
|
1650:1650nm |
MP:MPO |
|
|
|
|
|
X:other |
X:other |
|
型 号 |
OXC-MⅹN-SM |
OXC-MⅹN-MM |
|
光纤类型 |
SM（9/125um） |
MM（50/125um or 62.5/125um） |
|
工作波长 |
1260~1650nm |
820~880nm |
|
测试波长 |
1310/1550/1625/1650 |
850 |
|
插入损耗 |
≤2.0 dB @ M+N≤16 ≤2.5 dB @ M+N≤32 ≤3.0 dB @ M+N≤64 ≤3.5 dB @ M+N≤128 |
≤2.0 dB @ M+N≤16 ≤2.5 dB @ M≤16，N≤16 ≤4.5 dB @ M≤32，N≤32 |
|
回波损耗 |
≥45 dB |
≥30 dB |
|
串扰 |
≥50 dB |
≥30 dB |
|
重复性 |
≤±0.1dB |
|
|
切换时间 |
≤15 (M≤16, N≤16) ≤50(M≤64, N≤64) |
|
|
切换次数 |
≥109次 |
|
|
光接口类型 |
LC/UPC（可定制） |
|
|
输入光功率 |
≤500 mW |
|
|
监控端口 |
RJ45、RS-232 |
|
|
工作电源 |
AC: 85 ～ 264 V（50/60Hz）或 DC: 36 ～ 72 V |
|
|
工作温度 |
-5 ～ + 70℃ |
|
|
存储温度 |
-40 ～ + 80°C |
|
|
机箱尺寸 19英寸标准1U机架（483×500×44mm） 19英寸标准2U机架（483×500×89mm）19英寸标准4U机架（483×500×176mm） |
LC法兰布局 1U:M+N≤64 2U: M+N≤128 |
LC法兰布局 1U:M+N≤32 2U: M+N≤64 |
|
FC法兰布局 1U:M+N≤16 2U: M+N≤32 4U: M+N≤64 |
FC法兰布局 1U:M+N≤16 2U: M+N≤32 4U: M+N≤64 |
|
备注:
1、所有参数均在室温工作环境下测试。
2、以上为LC、FC法兰布局的适配机箱尺寸，其它法兰的机箱机构另行确认
3、以上为不带功率监测指标，带功率监测插损值，每通道增加0.5dB
