矩阵光开关设备M×N
产品描述
矩阵光开关设备是一种OXC光路控制设备，起着控制光路和转换光路的作用。在光通信应用中具有重要作用。主要应用于：光传输系统中的多路光监控、LAN多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。
产品特点
插入损耗小
高稳定性和可靠性
可通过串口指令方式进行光路切换设置
切换速度快
应用范围
实验室研发
系统监测
城域网
多路光监测
光纤传感
远程光纤监控系统

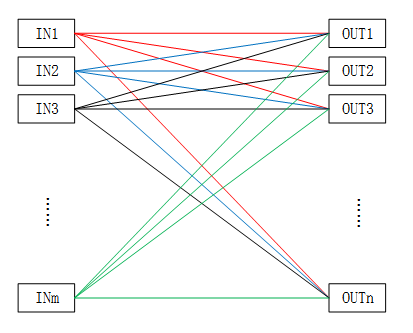

光路示意图
订购信息: HC-OXC- M×N-A-B-C-D-E
|
A |
B |
C |
D |
E |
F |
|
机箱尺寸 |
功率监测 |
电源 |
光纤 |
工作波长 |
法兰 |
|
1U：483×500×44mm |
IP: 自带通道功率监测 |
AC: 85~264 V双电源 |
SM:单模9/125 |
85:850nm |
FP: FC/UPC |
|
2U：483×500×89mm |
EP: 不带通道功率监测 |
DC: 36~72 V双电源 |
M5: 多模50/125 |
13:1310nm |
FA: FC/APC |
|
4U：483×500×176mm |
|
AD:1AC+1DC双电源 |
M6: 多模62.5/125 |
15:1550nm |
SP: SC/UPC |
|
|
|
|
|
13/15:1310/1550nm |
SA: SC/APC |
|
|
|
|
|
1625:1625nm |
LP: LC/UPC |
|
|
|
|
|
1650:1650nm |
MP:MPO |
|
|
|
|
|
X:other |
X:other |
|
|
|
|
|
|
|
|
型 号 |
OXC-MⅹN-SM |
OXC-MⅹN-MM |
|
光纤类型 |
SM（9/125um） |
MM（50/125um or 62.5/125um） |
|
工作波长 |
1260~1650nm |
820~880nm |
|
测试波长 |
1310/1550/1625/1650 |
850 |
|
插入损耗 |
≤2.0 dB @ M+N≤16 ≤2.5 dB @ M+N≤32 ≤3.0 dB @ M+N≤64 ≤3.5 dB @ M+N≤128 |
≤2.0 dB @ M+N≤16 ≤2.5 dB @ M≤16，N≤16 ≤4.5 dB @ M≤32，N≤32 |
|
回波损耗 |
≥45 dB |
≥30 dB |
|
串扰 |
≥50 dB |
≥30 dB |
|
重复性 |
≤±0.1dB |
|
|
切换时间 |
≤15 (M≤16, N≤16) ≤50(M≤64, N≤64) |
|
|
切换次数 |
≥109次 |
|
|
光接口类型 |
LC/UPC（可定制） |
|
|
输入光功率 |
≤500 mW |
|
|
监控端口 |
RJ45、RS-232 |
|
|
工作电源 |
AC: 85 ～ 264 V（50/60Hz）或 DC: 36 ～ 72 V |
|
|
工作温度 |
-5 ～ + 70℃ |
|
|
存储温度 |
-40 ～ + 80°C |
|
|
机箱尺寸 19英寸标准1U机架（483×500×44mm） 19英寸标准2U机架（483×500×89mm）19英寸标准4U机架（483×500×176mm） |
LC法兰布局 1U:M+N≤64 2U: M+N≤128 |
LC法兰布局 1U:M+N≤32 2U: M+N≤64 |
|
FC法兰布局 1U:M+N≤16 2U: M+N≤32 4U: M+N≤64 |
FC法兰布局 1U:M+N≤16 2U: M+N≤32 4U: M+N≤64 |
|
备注:
1、所有参数均在室温工作环境下测试。
2、以上为LC、FC法兰布局的适配机箱尺寸，其它法兰的机箱机构另行确认
3、以上为不带功率监测指标，带功率监测插损值，每通道增加0.5dB
