单击打开

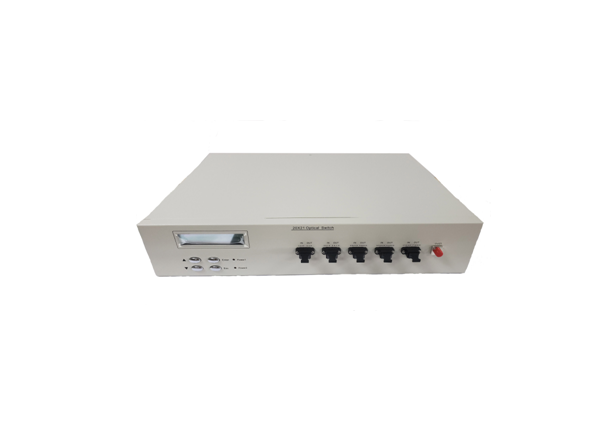

机架式光开关20×21
M×N，可定制
光路示意图
出厂缺省配置
|
项目 |
出厂默认配置 |
备注 |
|
IP |
192.168.1.178 |
端口：4001 |
|
串口波特率 |
9600 |
8位数据位，1位停止位，无奇偶校验。 |
|
背光时间 |
15秒 |
|
|
工作波长 |
1310nm |
|
|
光路 |
对通 |
|
|
VOA衰减量 |
00.00 |
|
性能参数
|
型 号 |
HC-FSW-20X21 |
|
工作波长 |
1260 ~ 1360nm |
|
测试波长 |
1310nm |
|
插入损耗 |
≤2.5dB |
|
VOA衰减范围 |
0 ～ 40dB（不含插入损耗） |
|
准确度 |
≤±0.3dB |
|
功率检测误差 |
≤±0.5dB |
|
分辨率 |
0.01dB |
|
VOA稳定时间 |
≤50ms |
|
重 复 性 |
≤±0.1 dB |
|
回波损耗 |
≥45dB |
|
串 扰 |
≥50dB |
|
光开关切换时间 |
≤10ms（相邻通道） |
|
最大输入光功率 |
500mW |
|
光纤类型 |
SM（9/125um） |
|
连接器形式 |
OUT21端口FC/APC，其余端口为MPO/PC |
|
监控端口 |
RJ45、RS-232 |
|
工作电源 |
双AC: 85 ～ 264 V（50/60Hz） |
|
工作温度 |
-5 ～ + 70℃ |
|
存储温度 |
-40 ～ + 80°C |
|
机箱类型 |
19英寸标准2U机架（483×350×89mm） |
