Модуль матричного оптического коммутатора MEMS Dual 4×4
Презентация продукта
MEMS 4x4 Двойной матричный переключатель основан на проверенном MEMS 1xN Switch и включает в себя два 4x4 Matrix Switch для функции добавления/вывода в один пакет. Для падающей стороны входные сигналы начала транслируются через оптический разделитель 1x4 в 4 оптических коммутатора, которые затем используются для независимой маршрутизации сетевого трафика от любого входа на любой или все выходные порты. Для добавления каждый коммутатор принимает вход и выбирает один из N разделителей для получения трафика для вещания в сеть. Мультирассылка MEMS Dual 4x4 идеально подходит для бесцветного, беснаправленного и бесспорного мультиплексирования добавления/сброса.
Особенности
Коэффициент компактной формы
Отличная термическая устойчивость
Доказанная долговечность и надежность MEMS

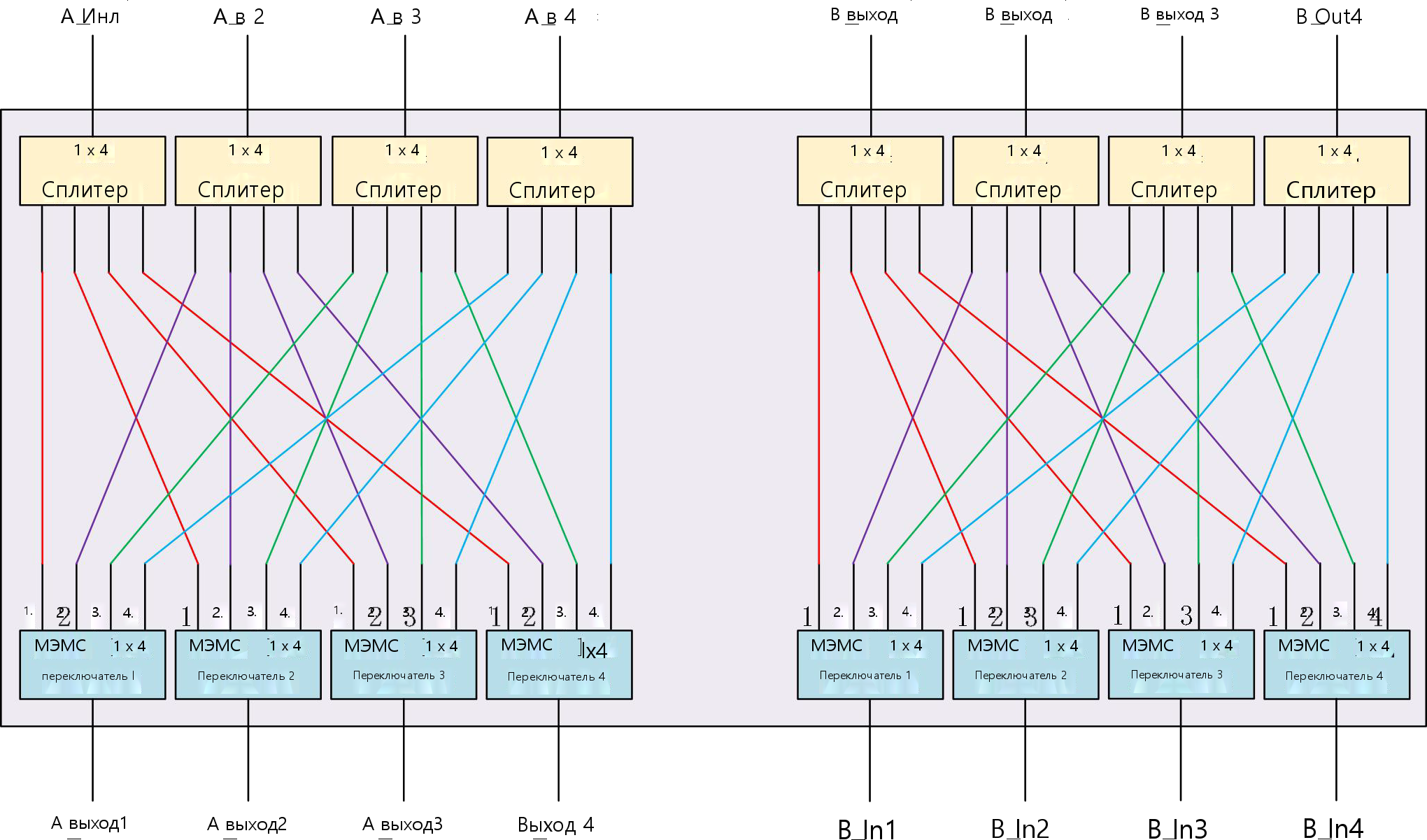

Схема оптического пути
Технические характеристики
|
Параметр |
MEMS-D4×4-MCS-M |
|
Тип волокна |
SМ (9/125) |
|
Диапазон длины волны |
1550 nm |
|
Потеря вставки |
≤8,0 dB |
|
Потеря, зависящая от длины волны |
≤0,5 dB |
|
Поляризационно-зависимые потери |
≤0,5 dB |
|
Возврат потери |
≥ 40 dB |
|
перекрестный разговор |
≥ 50 dB |
|
повторяемость |
≤±0,05 dB |
|
Время переключения |
≤15 ms |
|
долговечность |
Цикл ≥10 9 |
|
Тип разъема |
FC/PC |
|
Длина волокна |
1.0m |
|
оптическая мощность |
≤500 mW |
|
Источник питания |
5 В/250 mA |
|
Рабочая температура |
-5 ~ 70 °C |
|
Температура хранения |
-40 ~ 85 °C |
|
Размеры упаковки |
90 (длина) x 160 (ширина) x 15 (высота) ± 0,2 мм |
.
Размеры (мм)
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
