Модуль матричного оптического коммутатора MEMS Dual 4×8
представление продукции
Коммутатор MEMS Dual 4x8 базируется на полноценном коммутаторе MEMS 1xN с двумя интегрированными сетями 4x8 Переключатель для добавления/удаления функций в одном пакете. Для вытянутой стороны сначала передается входной сигнал Преобразование в 8 оптических коммутаторов через оптический разветвитель 1x4, а затем использование этих оптических коммутаторов для независимого маршрутизации сетевого трафика Из любого входного порта в любой или все выходные порты. Для стороны добавления каждый переключатель получает один вход и выбирает один из следующих N сепараторов, принимающих транслируемый в сеть трафик. MEMS двойной 4x8 групповой коммутатор идеально подходит Добавление/удаление мультиплексов без цвета, направления и контента
характеристика
компактный профиль
Отличная термическая устойчивость
долговечность и надежность MEMES
спецификация
|
Номер продукта |
MEMES-D4×8-MCS-M |
|
тип волокна |
СМ (9/125) |
|
диапазон длин волн |
1550 нм |
|
Потеря вставки |
≤8,0 дБ |
|
потеря, связанная с длиной волны |
≤0,5 дБ |
|
Потери, связанные с поляризацией |
≤0,5 дБ |
|
эхо-потери |
≥40 дБ |
|
последовательное возмущение |
≥50 дБ |
|
повторяемость |
≤±0,05 дБ |
|
время переключения |
≤15 мс |
|
долговечность |
≥10 циклов 9 |
|
Тип разъема |
FC/PC |
|
длина хвостового волокна |
1.0m |
|
оптическая мощность |
≤500 мВт |
|
источник питания |
5В/250мА |
|
рабочая температура |
-5 ~ 70 °C |
|
температура хранения |
-40 ~ 85 °C |
|
Размер упаковки |
90 (длина) х 160 (ширина) х 15 (высота) ± 0,2 мм |
.

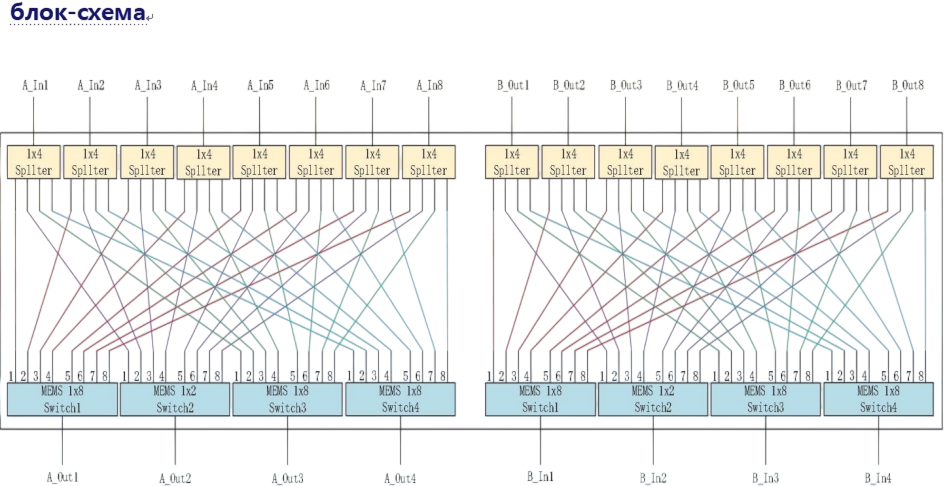

Схема оптического пути
![8NOK~ER99[S_5[8US)RFO]8.png](/ru/storage/uploads/20250613/d0f5b55975f30e5918894d8404f8ce19.png "8NOK~ER99[S_5[8US)RFO]8.png")
Размеры (мм)
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
