MEMS модуль оптического коммутатора 1xN

Данный MEMS оптический коммутатор использует микромеханическую структуру для управления оптическимми. Он поставляется в виде готового модуля со встроенной схемой управления для непосредственного использования.

Specification

Resources

Особенности

Мини-размер

быстрая скорость переключения

Низкие потери вставки и PDL

Широкий диапазон рабочих длинволн

Высокая надежность и стабильность

приложения

Система сетевого мониторинга

системная интеграция приборы

Система удаленного волоконного тестирования Модуль

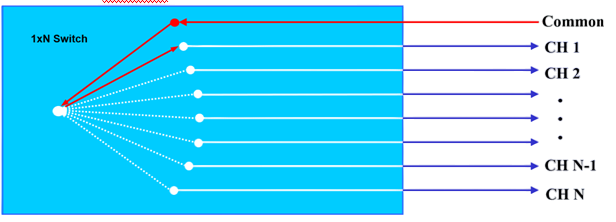

Схема оптического пути

Технические характеристики

Одномо́довое

Параметры Единица MEMS 1×N-SM
Рабочая длина волны	nm	О/С/Л/Л+ диапазон
Испытание длины волны	nm	1310/1550/1625/1650
Потеря вставки	dB	@CWL однополосный ≤0.8 (N≤8) ≤1.0 (8<N≤16) ≤1.3 (16<N≤32) ≤1.5 (32<N≤64) ≤2.0 (64<N≤144) ≤2.2 (144	@CWL двухдиапазонный ≤1.0 (N≤8) ≤1.2 (8<N≤16) ≤1.5 (16<N≤32) ≤1.7 (32<N≤64) ≤2.2 (64<N≤144) ≤2.4 (144
WDL	dB	≤0.3 (N≤64) ≤0.4 (64≤0.5 (144
ПДЛ	dB	≤0.15
Возврат потери	dB	≥45
перекрестный разговор	dB	≥50
повторяемость	dB	≤±0.05
Время переключения	МС	≤15
долговечность	раз	≥109

входная оптическая мощность	МВт	≤500
рабочее напряжение	V	постоянный ток 5 В ± 10%
Рабочий ток	МА	≤50 (N≤16) ≤250 (16≤350 (64≤500 (144
Рабочая температура.	°C	-20 ~ +85
Температура хранения.	°C	-40 ~ +85
Размер (длина × ширина×высота)	mm	М1:34х24х11±0,2 (N≤64, голый волокно) М2: 60×24×11±0,2 (N≤16, свободная труба) М3: 90х55х12±0,2 (16<N≤64, обсадная труба) М4: 100×100×12±0,2 (64 < N≤144, свободная труба) M5: 110×141×12±0,2 (144 ≤256, обсадная труба

Без разъема.
В пределах рабочей температуры и всех SOP.
WDL измеряется в диапазоне ± 20 нм при 23°C.

Многомо́довое

Параметры Единица МEМS 1хN-ММ
Рабочая длина волны	nm	850±30, 1310±30
Испытание длины волны	nm	850/1310
Потеря вставки	dB	@CWL однополосный ≤0.8 (N≤12) ≤1.0 (12 ≤1.8 (16	@CWL двухдиапазонный ≤1.0 (N≤12) ≤1.2 (12 ≤2.0 (16
WDL	dB	≤0.3 (N≤16) ≤0.4 (16
ПДЛ	dB	≤0.2
Возврат потери	dB	≥30
перекрестный разговор	dB	≥30
повторяемость	dB	≤±0.05
Время переключения	МС	≤15
долговечность	раз	≥109
входная оптическая мощность	МВт	≤500
рабочее напряжение	V	постоянный ток 5 В ± 10%
Рабочий ток	МА	≤50 (N≤16)
		≤250 (16≤350 (64
Рабочая температура.	°C	-20 ~ +85
Температура хранения.	°C	-40 ~ +85
Размер (длина × ширина × высота)	mm	М1:34х24х11±0,2 (N≤16, голый волокно) М2: 60×24×11±0,2 (N≤16, свободная труба) М3: 90х55х12±0,2 (16< N≤64 ) M4: 100×100×12±0,2 (64 < N≤128, свободная труба)

. Без разъема.
В пределах рабочей температуры и всех SOP.
3. WDL измеряется в диапазоне ± 20 нм при 23°C.

Размер (мм)

М1: 34 × 24 × 11 （mm）

М2: 60х24х11（mm)

М3: 90х55х12 (mm)

М4: 100х100х12 (mm)

М5: 110 × 141 × 12 (mm)

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
