Волоконно-оптическая соединительная линия
представление
Оптоволоконная перемычка (волоконно-оптическая перемычка), сертифицированная RoHS ISO9001 и 14001. Иногда также называется волоконно-оптическая перемычка, которая представляет собой участок волоконно-оптического кабеля, оснащенного LC, SC, FC, MTRJ или ST волоконно-оптическими разъемами на обоих концах. LC-это небольшой оптоволоконный разъем, который используется чаще всего. Оптоволоконные перемычки также бывают гибридного типа, где на одном конце находится один тип разъема, а на другом — другой. Перемычки используются так же, как и перемычки, для подключения конечных устройств или сетевого оборудования к системам структурированной проводки.
характеристика
высокоплотное пространство
соединитель с керамическим кольцом
Низкие потери вставки, высокие потери отражения Размер
половина стандартного разъема
Отличная механическая долговечность
Высокая надежность и стабильность
С хорошей повторяемостью и взаимозаменяемостью
100% вставка, эхо-потери, торцевая поверхность и интерференционная проверка
применение
Телеком
кабельное телевидение, FTTH,
локальная вычислительная сеть
волоконно-оптический
датчик
Испытательное оборудование для системы оптической передачи
Технические параметры
|
параметр |
FC,SC,LC |
святой муу |
MTRJ |
||||
|
SM |
мм |
SM |
мм |
SM |
мм |
||
|
UPC |
Бронет ранспо ртер |
UPC |
UPC |
UPC |
UPC |
UPC |
|
|
ходовой Длина волны (нм) |
1310, 1550 |
850， 1300 |
1310, 1550 |
850, 1300 |
1310, 1550 |
850, 1300 |
|
|
Потеря вставки (дБ) |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
|
Потери отражения (дБ) |
≥50 |
≥60 |
≥35 |
≥50 |
≥35 |
≥50 |
≥35 |
|
Повторяемость (дБ) |
≤0.1 |
||||||
|
Взаимозаменяемость (дБ) |
≤0.2 |
||||||
|
Количество подключений (раз) |
≥1000 |
||||||
|
Прочность на растяжение (N) |
≥100 |
||||||
|
Долговечность (дБ) |
≤0.2 |
||||||
|
ходовой Температура (℃) |
-45~+75 |
||||||
|
Температура хранения (℃) |
-45~+85 |
||||||
Примечание: 1. В случае изменения спецификации, не сообщайте дополнительно. 2、Вышеуказанные спецификации подходят для устройств без разъема.
|
Номер режима |
одномодовый |
Мультирежим |
|
длина |
(10,50 ± 0,05) мм |
(10,50 ± 0,01) мм |
|
Наружный диаметр |
(2,4990 ± 0,0005) мм |
(2,4990 ± 0,0001) мм |
|
внутренний диаметр |
(0,125+0,001/-0) мм |
(0,126-0,129) мм |
|
концентричность |
≤1.0 |
≤4.0 |

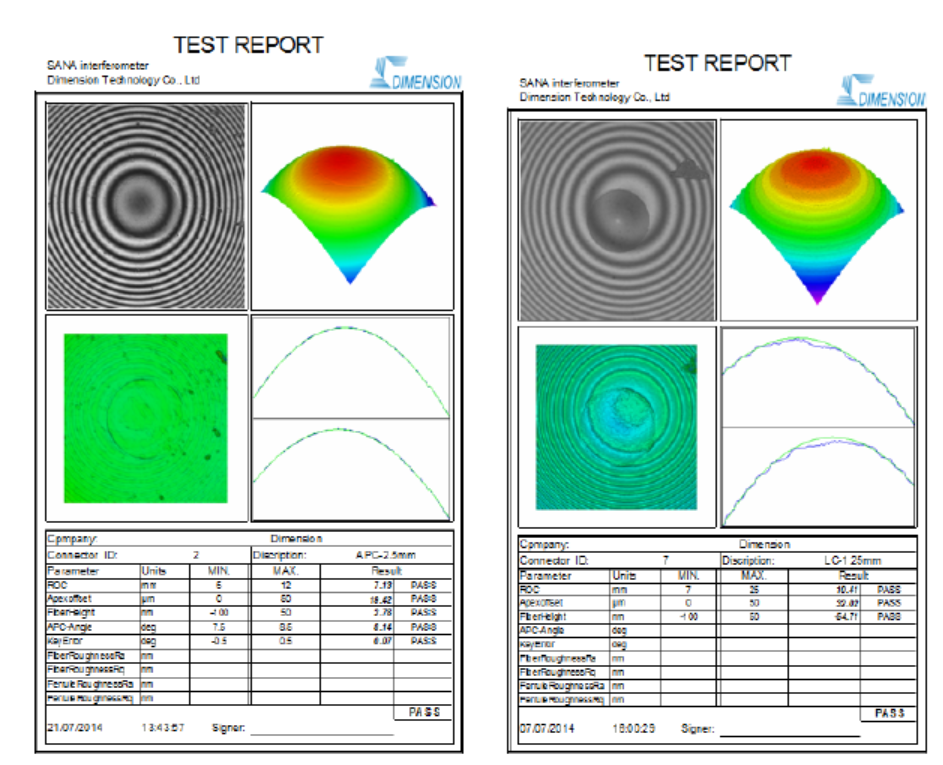

испытание на трехмерную интерференцию
Разъемы и комплекты (цвет дизайна клиента для сапог и пылезащитных крышек)
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
