Электрооптический модулятор интенсивности
Презентация продукции
Электрооптический модулятор интенсивности серии HC-AM использует электрооптический эффект кристалла ниобата лития для модуляции интенсивности оптического сигнала с помощью интерференционной структуры Маха Зендера. Он обладает характеристиками низкой потери вставки, высокой полосы пропускания модуляции, высокого коэффициента вымирания, низкого напряжения полуволны и высокой поврежденной оптической мощности. Он в основном используется для преобразования электрооптического сигнала и генерации оптической боковой полосы в высокоскоростной оптической системе связи. Генерация оптических импульсов с высоким коэффициентом вымирания и микроволновая волоконная связь в квантовой связи.
Особенности продукции
Множественная рабочая длина волны
Низкое полуволновое напряжение
Высокая пропускная способность
Низкая потеря вставки
Область применения
Квантовая связь
Микроволновая волоконно-оптическая связь
Высокоскоростная волоконно-оптическая система связи
Технические параметры
|
Параметры |
Символ |
BN-08 |
BN-10 |
BN-15-10 |
BN-15-20 |
|
Рабочая длина волны |
l |
830±40 |
1064±60 |
1550±100nm |
|
|
Потеря вставки |
IL |
<5 dB |
<4 dB |
<4 dB |
<4 dB |
|
Потеря оптического эха |
ORL |
-40 dB |
-45 dB |
-45dB |
-45dB |
|
Рабочая полоса пропускания (-3дБ) |
S21 |
10GHz |
10GHz- |
10GHz |
20GHz |
|
Время подъема от 10% до 90% |
tr |
35ps |
35ps |
35ps |
18ps |
|
Напряжение полуволны @ 50КГц, РФ |
Vπ |
5V |
4.5V |
4V |
4V |
|
Напряжение полуволны @ Bias |
Vπ |
6V |
6V |
5V |
5V |
|
Коэффициент вымирания |
ER |
28dB |
30dB |
30dB |
30dB |
|
Входное сопротивление |
ZRF |
50W@RF, 1MW@Bias |
|||
|
Электрический интерфейс |
SMA(f)] |
||||
|
Потеря электрического эха |
S11 |
<-10dB |
|||
|
Входное оптическое волокно |
PM Panda медленное выравнивание оси |
||||
|
Выходное волокно |
Одномодовое волокно или волокно PM |
||||
|
Оптоволоконный интерфейс |
FC/APC или указание клиента |
||||
|
Рабочая температура |
Top |
-10~60°C |
|||
|
Температура хранения |
Tst |
-40~80°C |
|||
|
Входная мощность электрического сигнала |
Pi |
<28dBm |
|||
|
Максимальная входная оптическая мощность |
Po |
20mW |
100mW |
100mW |
100mW |
Схематический

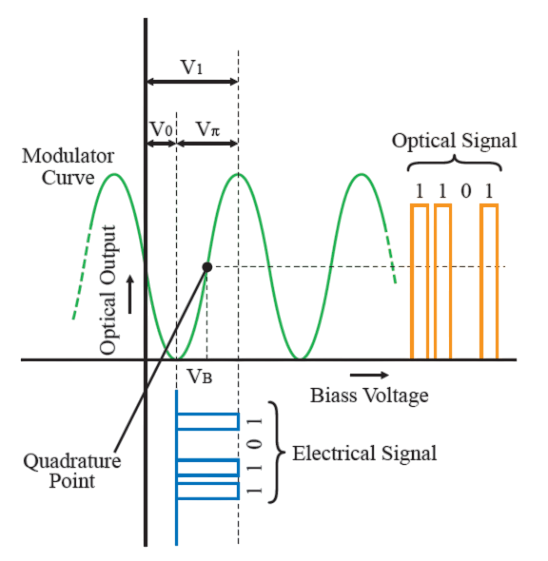

Характеристическая кривая
Механические размеры (в мм)
