поддержание поляризации Аттенюатор PM MEMS VOA
Характеристика
Низкая потеря вставки,
низкая скорость отклика WDL/PDL
Высокая надежность и стабильность
Стальная трубчатая миниатюрная упаковка
применения
Приборы и приборы
WDMУправление усилением EDFA
Система разделения длины волны
Оптическое управление мощностью и выравнивание
Технические параметры
|
Параметры |
Единица |
PM MEMS VOA |
||
|
Тип затухания |
|
Яркий или темный |
|
|
|
Рабочая длина волны |
nm |
1550 |
|
|
|
Диапазон затухания Коэффициент вымирания |
dB dB |
≥30 ≥18 |
|
|
|
Время реагирования |
ms |
≤8 |
|
|
|
Потеря вставки |
dB |
≤0.7 |
|
|
|
Потери, зависящие от длины волны |
dB |
≤0.25 @0V |
|
|
|
Потеря эха |
dB |
≥45 |
|
|
|
Источник питания привода |
V |
≤6.5 |
|
|
|
Максимальная оптическая мощность |
mW |
≤500 |
|
|
|
Рабочая температура |
°C |
-20 ~ +85 |
|
|
|
Температура хранения |
°C |
-40 ~ +85 |
|
|
|
Размер упаковки |
mm |
Φ5.5×19 |
|
|
1. Все параметры проверяются при комнатной температуре;
2. Все параметры не включают потери при вставке соединительной головки.
Кривая затухания

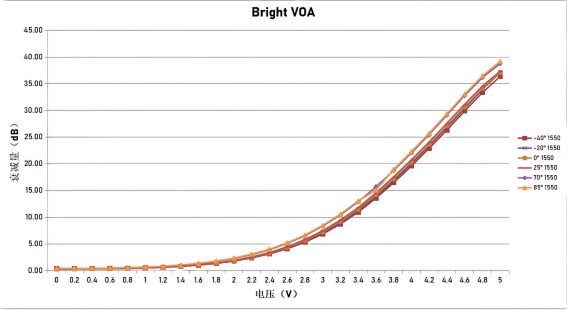

Яркий
![4Q65C5A%Q${C]$97(Y4MOOB.png](/ru/storage/uploads/20250611/81836b81702f6b26f5f8ee92de1fe3c9.png "4Q65C5A%Q${C]$97(Y4MOOB.png")

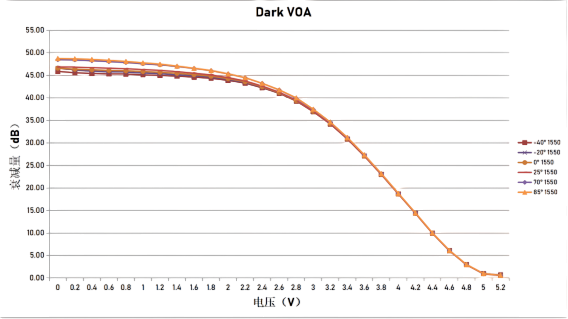

Темный
![G3}YOHU(()6S0MB_I]1T}K2.png](/ru/storage/uploads/20250611/1ee6616e2a20ba899d2a328d6487bbd9.png "G3}YOHU(()6S0MB_I]1T}K2.png")
Кривая затухания температуры MEMS VOA:
абсцисса - напряжение (V), а продольный индекс - затухание VOA (дБ).
На рисунке показаны кривые затухания VOA при -40 °, -20 °, 0 °, 25 °, 70 °, 85 ° в разных цветах.
Информация о заказе HC-PMVOA-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
Длина волны |
Тип затухания |
Диапазон затухания |
Диаметр оптического волокна |
Длина оптического волокна |
соединителя |
|
15:1550nm Х: Прочее |
B:Bright D:Dark |
25:min.25dB 30:min.30dB Х: Прочее |
025:Φ0.25mm 09:Φ0.9mm Х: Прочее |
05: 0.5m 10: 1.0m 15: 1.5m Х: Прочее |
00: None FP: FC/UPC FA: FC/APC SP: SC/UPC SA: SC/APC LP: LC/UPC LA: LC/APC Х: Прочее |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
