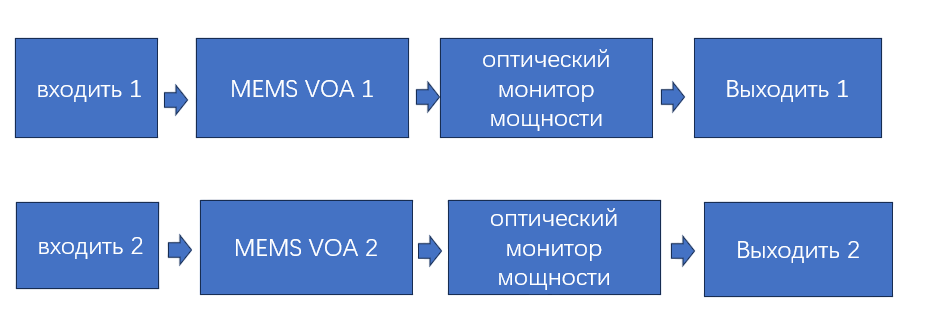

1. внутренняя схема модуля
2. Технические параметры
|
модель |
HC-MVOA-2-SM |
|
тип волокна |
СМ (9/125) |
|
длина волны калибровки |
1310/1550 нм |
|
диапазон затухания |
0-30 дБ (без потерь вставки) |
Режим Регулируемый оптический аттенюатор |
MEMS темный или яркий (необязательно) |
|
Потеря вставки |
≤1,2 дБ |
|
точность затухания |
≤±0. 3 дБ |
|
Диапазон контроля оптической мощности |
-50 ~ +23 дБм |
|
точность оптической мощности |
≤±0. 25 дБ |
|
разрешающая способность |
0,01 дБ |
|
Потеря, связанная с длиной волны |
≤0,25 дБ |
|
Потери, связанные с поляризацией |
≤0,2 дБ |
|
возврат потерь |
≥ 50 дБ |
|
время отклика |
≤10 мс |
|
входная оптическая мощность |
≤500 мВт |
|
оптический интерфейс |
ФК/АПК (необязательно) |
|
длина волокна |
1 м (обсадка 0,9) |
|
Рабочее напряжение/ток |
DC 5 В ± 10%, I≤300 мА |
|
Рабочая температура |
-5 ~ 70 °C |
|
Температура хранения |
-40 ~ 85 °C |
|
Размер модуля |
90 (длина) x 55 (ширина) x 12 (высота) ± 0,2 мм |
Примечание: 1. Все параметры испытываются при комнатной температуре.
2. Все параметры не включают потери вставки разъема, а пара разъема добавляет потери 0,3 дБ.
3. Размерная схема модуля
M3
4. Определение штифта
|
Номер пина |
Определение штифта |
Направление и тип сигнала |
Описание функций |
|
3 |
ВКК, |
мощность |
Рабочий источник питания, постоянный ток 5 В, 1,0 А |
|
6 |
ГНД |
мощность |
ГНД |
|
9 |
TXD |
выходной объем |
Тревога передачи данных последовательного порта (последовательный порт уровня LVTTL) |
|
10 |
RXD, RXD |
ввод в |
Приемник данных последовательного порта (последовательный порт уровня LVTTL) |
Примечание. Электрический интерфейс модуля M3 использует MOLEX 87833-1620. Клиентским разъемам рекомендуется использовать MOLEX 87568-1694.
