Механический оптический переключатель 1×N
Особенности
Низкие потери при вставке
Широкий диапазон длин волн
Низкие перекрестные помехи
Высокая стабильность и надежность
Модульная конструкция управления
параллельным интерфейсом (уровень TTL)
применения
Настройка городской сети OADM
Лабораторная разработка системы мониторинга
Дистанционная волоконно-оптическая система мониторинга
Многоканальный оптический мониторинг волоконно-оптическое зондирование
Технические параметры
|
Тип |
HC- FS W- 1×N |
||
|
Диапазон длин волн нм |
800~1100(MM) |
1400~1700（MM） |
1250~1650（SM） |
|
Испытательная длина волны нм |
850/980 |
1550 |
1310/1490/1550/1625 |
|
Потеря вставки дБ |
Typ:0.6 Max:1.0 |
Typ:0.6 Max:1.0 |
Typ:0.8 Max:1.3 |
|
Потеря эха дБ |
SM≥50、MM≥30 |
||
|
Перекрёстный канал dB |
SM≥55、MM≥50 |
||
|
Потеря, зависящая от поляризации дБ |
≤0.05 |
||
|
Зависимые от длины волны потери дБ |
≤0.25 |
||
|
Зависимые от температуры потери дБ |
≤0.25 |
||
|
Повторяемость dB |
≤±0.02 |
||
|
Рабочее напряжение В |
+5 （DC） |
||
|
Срок службы |
≥107 |
||
|
Время переключения мс |
≤ 10 (переключение соседних каналов) |
||
|
Мощность передаваемого света мВт |
≤500 |
||
|
Рабочая температура ℃ |
-20～+70 |
||
|
Температура хранения ℃ |
-40～+85 |
||
Примечание: вышеуказанные показатели не включают соединительные головки;
Определение штифта
DB9 (уровень TTL):
|
Номер штуцера |
Направление, тип сигнала (In/Out/Power) |
Определение штифта |
Описание функций |
|
1 |
In |
D0 |
Бит данных. D3~D0 - двоичное число, D3 - высокое, D0 - низкое. 4-битные биты данных могут контролировать до 16 оптических переключателей. Где 0000b = канал 1; 1111b = канал 16. При использовании данные передаются в соответствии с фактическим количеством каналов оптического переключателя. |
|
2 |
In |
D1 |
|
|
3 |
In |
D2 |
|
|
4 |
In |
D3 |
|
|
5 |
In |
/Reset |
Низкий уровень сброса на канал 0, высокий уровень битов данных действителен. |
|
6 |
Out |
/Ready |
Низкий уровень готов к сбросу или получению данных. |
|
7 |
Out |
Error |
Высокий уровень указывает на ошибку в работе оптического модуля. |
|
8 |
Power |
GND |
Линия заземления |
|
9 |
Power |
DC 5V |
DC 5V, рабочий источник питания 1.0A |
DB15 (уровень TTL):
|
Номер штуцера |
Направление, тип сигнала (In/Out/Power) |
|
Описание функций |
|
2 |
In |
D0 |
Биты данных D5~D0 являются двоичными числами, D5 - высокими, D0 - низкими. Шестизначное двоичное число может управлять до 64 оптических переключателей. Где 000000b = канал 1; 111111b = канал 64. При использовании данные должны передаваться в соответствии с фактическим количеством оптических путей оптического переключателя. |
|
3 |
In |
D1 |
|
|
4 |
In |
D2 |
|
|
5 |
In |
D3 |
|
|
6 |
In |
D4 |
|
|
10 |
In |
D5 |
|
|
11 |
In |
/Reset |
Низкий сброс, высокий бит данных действителен. |
|
7 |
Out |
/Ready |
Низкий уровень готов к сбросу или получению данных. |
|
8 |
Out |
Error |
Высокий уровень указывает на то, что произошла ошибка. |
|
15 |
Power |
5V |
Источник питания цифровой цепи |
|
12 |
Power |
5V |
Источник питания электродвигателя |
|
1，9 |
Power |
Ground |
Общественный заземлитель |
|
13，14 |
Не подключено |
||
Габаритные размеры L × W × H (мм)
1XN (2

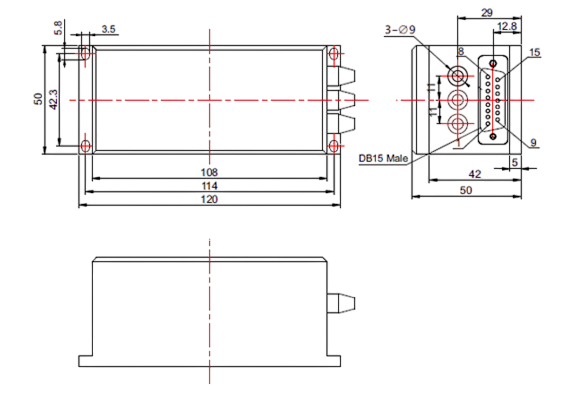

1×N（17≤N≤32） Type A:120×50×50
Информация о заказе HC－FSW-1×N-A-B-C-D-E-F
|
N |
A |
B |
C |
D |
E |
|
Количество каналов |
Спецификация оптического волокна |
Рабочая длина волны |
Диаметр оптического волокна |
Длина волокон (включая соединительную головку) |
Соединительная головка |
|
1 ~ 128 |
SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 |
850: 850nm 1310: 1310nm 1550: 1550nm 1310/1550:1310/1550nm Х: Прочее |
90: 900um 20: 2.0mm 30: 3.0mm X: Прочее |
05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm X: Прочее |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: Прочее |
|
F (код размера) |
Применимый тип |
Габариты (мм) |
|
1 |
1XN (2 |

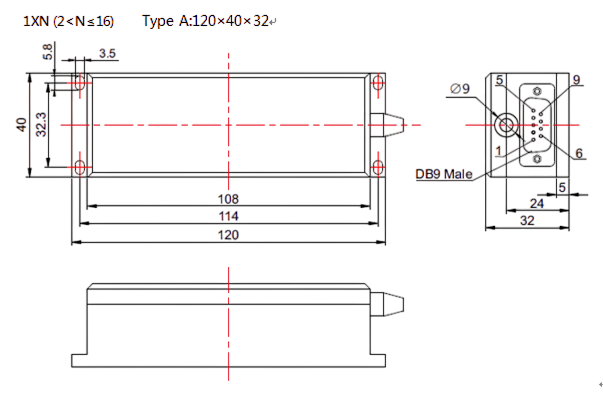

Type A:120×40×32 |
|
2 |
1XN (2 |

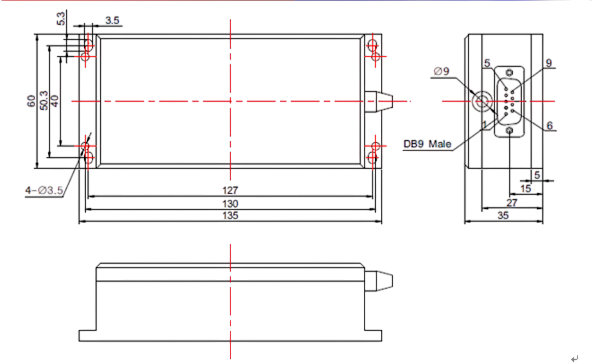

Type B: 135×60×35 |
|
3 |
1XN (2 |

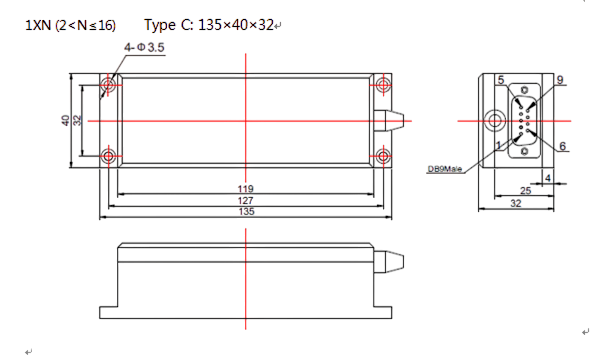

Type C: 135×40×32 |
|
4 |
1×N（17≤N≤32） |
Type A:120×50×50 |
|
5 |
1×N（17≤N≤32） |

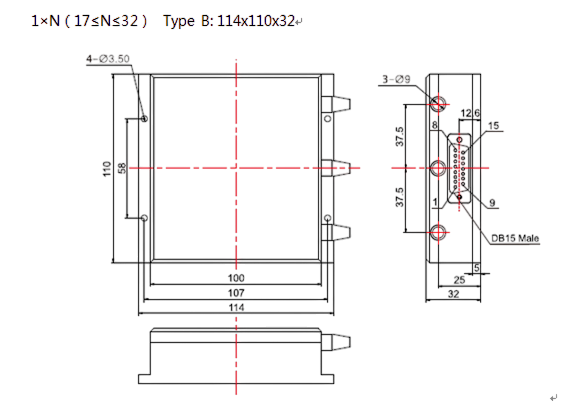

Type B: 114x110x32 |
|
6 |
1×N（17≤N≤32） |

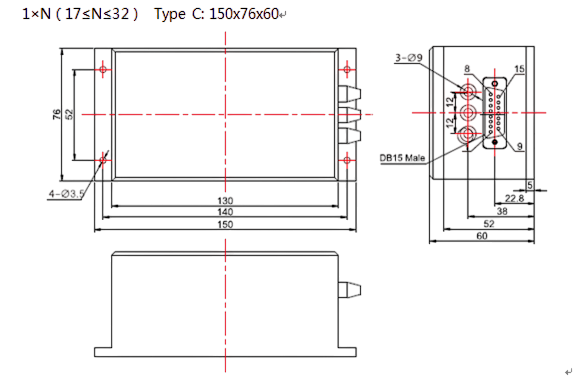

Type C: 150x76x60 |
|
7 |
1×N（33≤N≤64） |

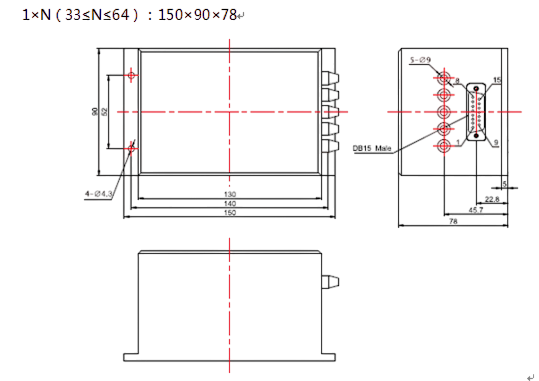

150×90×78 |
|
8 |
172×150×78 |
Если вам нужна дополнительная поддержка, пожалуйста, свяжитесь с нами.
