1x4 PM магнитный оптический переключатель
Описание продукта
Твердотельный оптоволоконный оптический переключатель серии мкс 1x4PM соединяет оптический канал, перенаправляя входной оптический сигнал на выбранное выходное оптическое волокно. Используйте эффект Фарадея для переключения оптического света.
Это достигается за счет использования защищенной патентом немеханической конфигурации и твердотельной цельнокристаллической конструкции, что снижает потребность в механических движениях. Волоконно-оптические переключатели серии μS предназначены для удовлетворения самых жестких требований к переключателям, касающихся надежности, долговечности, отзывчивости и непрерывной работы высокочастотных переключателей.
характеристика
Без подвижных частей, самые прочные
Сверхбыстрая скорость переключения
режим чрезвычайно стабильной блокировки
Легкая проводка-все оптические волокна находятся на одной стороне
Превосходная надежность и стабильность
применение
оптический обмен
высокоскоростная защита
систематический контроль
Испытание и измерение
волоконно-оптическая система датчика
Технические параметры
|
Проекты |
единица |
параметр |
Примечание |
|
|
Однонаправленный |
Двунаправленный |
|||
|
диапазон длин волн |
нанометр |
1525~1565 |
||
|
потери при вводе |
dB |
1,0 (типичное значение); 1,5 (максимум) |
1,0 (типичное значение); 1,8 (макс.) |
|
|
эхо-потери |
dB |
≥40 (тип 50) |
≥30 (тип 40) |
|
|
последовательное возмущение |
dB |
≥30 (тип 40) |
≥30 (тип 40) |
|
|
Эх |
dB |
≥18 |
||
|
WDL |
dB |
≤0.3 |
||
|
TDL |
dB |
≤0.3 |
||
|
повторяемость |
dB |
+/- 0.01 |
||
|
долговечность |
период |
Регулярные (> 100 млрд), сверхбыстрые (> 100 млрд.) |
||
|
скорость переключения |
мкс |
Обычные (50 ~ 200), супер быстрые (2 ~ 20) |
||
|
рабочая температура |
°C |
-5~70 |
||
|
температура хранения |
°C |
-40~85 |
||
|
максимальная оптическая мощность |
микроволна |
500 |
||
|
Размеры (ДхШхВ) |
мм |
37×21x7.5 |
||
*. Все спецификации основаны на устройствах без разъемов и гарантируют длину волны, поляризацию и температуру.
**. При внесении изменений в спецификации не будет сообщено дополнительно.
электротехнические условия
|
параметр |
спецификация |
единица |
|
|
нормальный |
сверхбыстрый |
||
|
скорость переключения |
50~200 |
2-20 (тип 5) |
мкс |
|
напряжение переключения |
3(+/-5%) |
3-7.5 |
V |
|
ток выключателя |
< 100 |
< 350 |
лошадь |
|
режим привода |
Напряжение или импульсный привод |
импульсный привод |
натрий |
|
Ширина импульса (типичная) |
300 (типичный); 500 (макс.) |
20 |
мкс |
|
Частота претензий |
<1000 |
<3500 |
герц |
Двустороннее определение Pin
|
пароль |
Шти фт 1 |
Штифт 2 |
Штифт 3 |
Шти фт 4 |
Штырь 5 |
Штифт 6 |
Шты рь 7 |
Шты рь 8 |
|
↔ 1 |
+ |
- |
+ |
- |
— |
— |
— |
— |
|
↔ 2 |
- |
+ |
- |
+ |
— |
— |
— |
— |
|
↔ 3 |
+ |
- |
- |
+ |
— |
— |
— |
— |
|
↔ 4 |
- |
+ |
+ |
- |
— |
— |
— |
— |
Одностороннее определение Pin
|
пароль |
Шти фт 1 |
Штифт 2 |
Штифт 3 |
Шти фт 4 |
Штырь 5 |
Шти фт 6 |
Шты рь 7 |
Шты рь 8 |
|
Ввод → выход 1 |
+ |
- |
+ |
- |
— |
— |
— |
— |
|
Ввод → выход 2 |
- |
+ |
- |
+ |
— |
— |
— |
— |
|
Ввод → выход 3 |
+ |
- |
- |
+ |
— |
— |
— |
— |
|
Ввод → выход 4 |
- |
+ |
+ |
- |
— |
— |
— |
— |

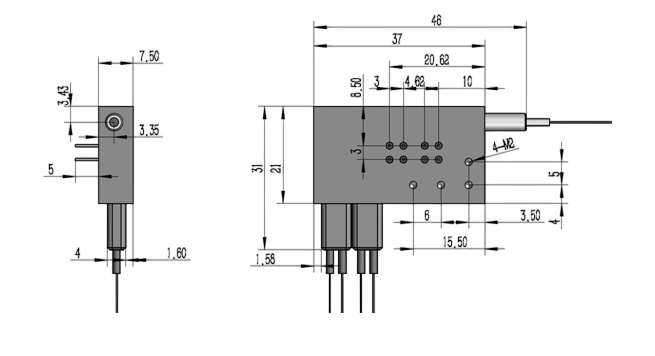

Схема размеров (мм)
Информация для заказа: Пример: HC- 14PMMN-A-B-C-D-E-F-G-H
|
14PM MN- |
A |
B |
C |
D |
E |
F |
G |
H |
|
|
режим работы |
скорость переключе ния |
рабочая Длина волны |
осевой тип |
тип волокна |
волокнистый клубень |
длина волокна |
Тип разъема |
|
|
1. Обычные 2.Двусторонн ий |
1,50-200us 2,2-20us 3. Прочее |
1.C Band 2.L-диапазо н 3. Диапазо н C&L 4. Прочее |
1.B (обе оси работают) 2.F (быстрая блокировка вала) |
1. ТЧ15 2. PM98 3. ТЧ13 4. Прочее |
1.250μm волокно 2. 900μm волокно 3. Другие |
1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Прочее |
0. Нет 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Прочее |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
