2×2 миниатюрный обходной оптический переключатель

параметр

единица

HC-OSW-2×2B

рабочая длина волны

нанометр

SM:1260~1620

мм: 850±40

тестовая длина волны

нанометр

1310 / 1550

850

потери при вводе

dB

≤0,8 (типичное значение: 0,6)

потери, связанные с длиной волны

dB

≤0.25

потеря, связанная с температурой

dB

≤0.2

Потери, связанные с

поляризацией

dB

≤0.05

эхо-потери

dB

SM≥50，MM≥30

Возвратные   потери

dB

SM≥55，MM≥35

повторяемость

dB

≤±0.02

время переключения

дама

≤8

долговечность

эра

≥10 млн.

рабочее напряжение

V

3.0 или 5.0

оптическая мощность

микроволна

≤500

рабочая температура

℃

-5~+70

температура хранения

℃

-40~+85

рабочая влажность

Относитель

ная влажность,%

5~95

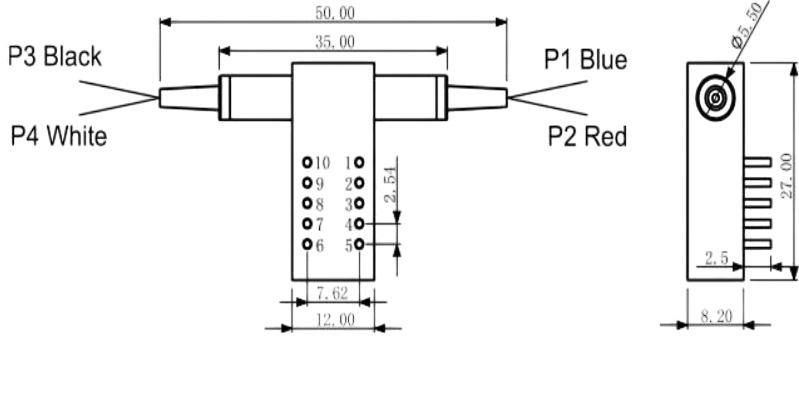

размер

мм

L27xW12xH8.2

Примечание:      1. В пределах рабочей температуры и всех стандартных процедур работы.

                          2.Разъем не входит в комплект поставки, добавьте 0,2 дБ IL к каждому разъему.

тип

состояние

оптический

электропривод

датчик состояния

2x2B

Пыт 1

Штифт 5

Штифт 6

Штифт 10

Штифт 2-3

Штифт 3-4

Штифт 7-8

Штифт 8-9

блокиров ка

A

P1-P4

-

-

GND

V+

закрытие

открытый

открытый

закрытие

B

P1-P3

V+

GND

-

-

открытый

закрыти е

закрыти е

открыт ый

P2-P4

неблокир овка

A

P1-P4

-

-

-

-

закрытие

открытый

открытый

закрытие

B

P1-P3

-

-

-

GND

открытый

закрыти е

закрыти е

открытый

P2-P4
