2×2T миниатюрный световой переключатель
Особенность
Компактная структура
Низкая вносимая потеря
Быстрое время переключения
Приложение
PON-сеть
Защита
Инструментарий
Сетевой монитор
Технический параметр
|
Параметры |
Единица |
HC-OSW-2×2T |
|
Рабочая длина волны |
nm |
SM:1260~1620 |
|
Испытательная длина волны |
nm |
1310 / 1550 |
|
Потеря вставки (IL) |
dB |
≤ 1,0 (типичное значение: 0,8) |
|
Зависимые от длины волны потери (WDL) |
dB |
≤0.25 |
|
Зависимые от температуры потери (TDL) |
dB |
≤0.2 |
|
Потеря, зависящая от поляризации (PDL) |
dB |
≤0.05 |
|
Потеря эха (RL) |
dB |
SM≥50 |
|
Перехват (КТ) |
dB |
SM≥55 |
|
Повторяемость |
dB |
≤±0.02 |
|
Скорость переключения |
ms |
≤8 |
|
Количество переключений |
times |
≥10 million |
|
Рабочее напряжение |
V |
3.0 or 5.0 |
|
Выдерживает оптическую мощность |
mw |
≤500 |
|
Рабочая температура |
℃ |
-5~+70 |
|
Температура хранения |
℃ |
-40~+85 |
|
Рабочая влажность |
RH% |
5~95 |
|
Размер упаковки |
mm |
L27xW12.6xH8.2 |
|
Примечания: 1. Все параметры были проверены в рабочей среде при комнатной температуре. 2. Все параметры не включают потери при вставке соединительных головок, каждая пара соединительных головок увеличивает потери на 0,3 дБ. |
||
Конфигурация Pin-кода
|
Тип |
Состояни е |
Оптический путь |
Электронный привод |
Указание состояния |
||||||
|
2x2T |
Pin 1 |
Pin 5 |
Pin 6 |
Pin 10 |
Pin 2-3 |
Pin 3-4 |
Pin 7-8 |
Pin 8-9 |
||
|
Самоб локиро вка |
A |
P1-P4，P3-P2 |
- |
- |
GND |
V+ |
Close |
Open |
Open |
Close |
|
B |
P1-P3，P2-P4 |
V+ |
GND |
- |
- |
Open |
Close |
Close |
Open |
|
|
Несамо блокиру ющийся |
A |
P1-P4，P3-P2 |
Close |
Open |
Open |
Close |
||||
|
B |
P1-P3，P2-P4 |
V+ |
- |
- |
GND |
Open |
Close |
Close |
Open |
|
Электрические характеристики
|
Тип |
Напряжение |
Ток |
Сопротивление |
|
5V Самоблокировка |
4.5~5.5V |
36~44mA |
125Ω |
|
5V Несамоблокирующийся |
4.5~5.5V |
26~32mA |
175Ω |
|
3V Самоблокировка |
2.7~3.3V |
54~66mA |
50Ω |
|
3V Несамоблокирующийся |
2.7~3.3V |
39~47mA |
70Ω |

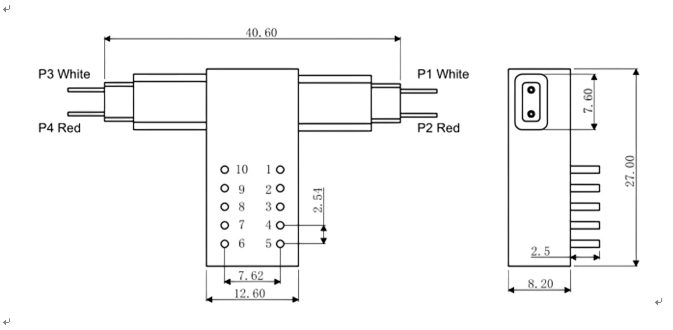

Габариты (мм)
