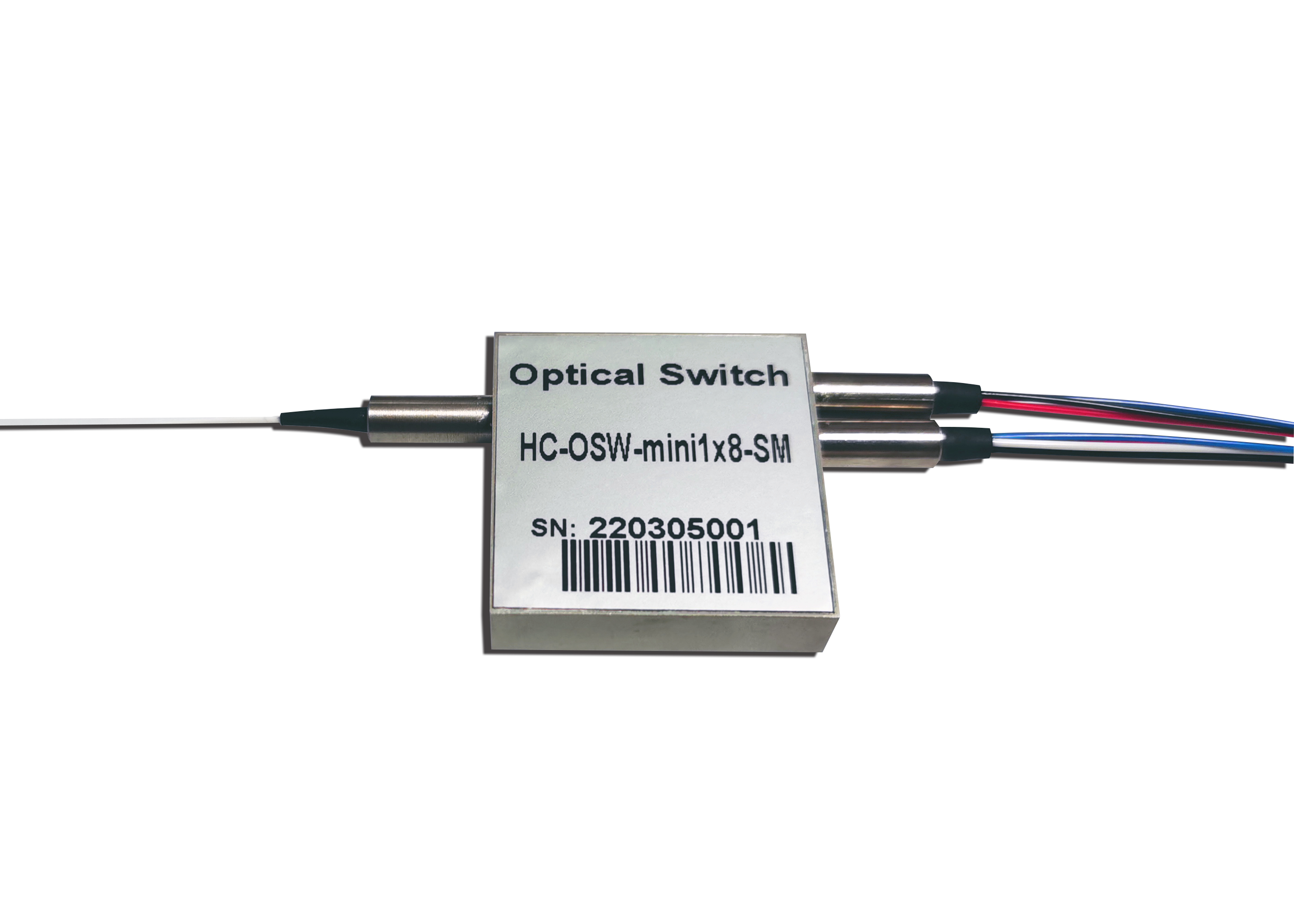

1×8 миниатюрный световой переключатель
Описание продукта
Серия оптоволоконных переключателей 1x8 соединяет оптический канал, перенаправляя входящий оптический сигнал на выбранное выходное оптическое волокно. После удаления сигнала привода операция блокировки поддерживает выбранный световой путь. В переключатель встроен электронный датчик положения, а передовая конструкция на основе новых материалов значительно снижает чувствительность положения движущихся частей, обеспечивая беспрецедентно высокую стабильность, а также непревзойденную низкую стоимость. Для переключателей этой серии доступны электронные приводы.
характеристика
Непревзойденный недорогой
Низкое оптическое искажение
Высокая изоляция высокая надежность
безэпоксидный оптический путь
применение
Блокировка каналов
Настраиваемое добавление/удаление
Мониторинг системы
Приборы
Технический параметр
|
параметр |
спецификация |
единица |
|
рабочая длина волны |
1260-1620 (SM), 850 (MM) |
нанометр |
|
потери при вводе |
≤1.2 |
dB |
|
потери, связанные с длиной волны |
≤0.35 |
dB |
|
Потери, связанные с поляризацией |
≤0.05 |
dB |
|
потеря, связанная с температурой |
≤0.25 |
dB |
|
эхо-потери |
SM≥50 мм ≥ 30 |
dB |
|
взаимный звук |
SM≥55 мм ≥ 50 |
dB |
|
время переключения |
≤8 |
дама |
|
повторяемость |
≤±0.02 |
dB |
|
долговечность |
≥107 |
эра |
|
рабочее напряжение |
3 или 5 |
V |
|
Тип переключателя |
Без блокировки/блокировки |
|
|
рабочая температура |
－20~＋70 |
℃ |
|
температура хранения |
－40~＋85 |
℃ |
|
оптическая мощность |
≤500 |
микроволна |
|
размер |
35.0L×35.0W×9.0H |
мм |
Конфигурации штифтов
Тип защелки
|
тип |
оптичес кий путь |
реле |
электропривод |
датчик состояния |
||||||
|
1×8 |
Пы 1 |
Штифт 5 |
Штифт 6 |
штифт |
штифт |
штифт |
штифт |
штифт |
||
|
Лачинg |
Входной порт 1 (черный) |
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
Входной порт 2 (красный) |
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
|
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
Входной порт 3 (синий) |
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
|
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
Входной порт 4 (белый) |
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
|
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
Входной порт 5 (черный) |
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
|
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
Входной порт 6 (красный) |
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
|
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
Входной порт 7 (синий) |
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
|
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
реле |
-- |
-- |
GND |
V＋ |
закрытие |
открытый |
открытый |
закрытие |
||
|
Входной порт 8 (белый) |
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
|
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
|
реле |
V＋ |
GND |
-- |
-- |
открытый |
закрытие |
закрытие |
открытый |
||
Тип без фиксации
|
оптичес кий путь |
реле |
электропривод |
датчик состояния |
|||||||
|
штифт |
штифт |
штифт |
штифт |
штифт |
штифт |
штифт |
штифт |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Неблокировк а g |
Входной порт 1 (черный) |
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открытый |
закрытие |
|
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открытый |
закрытие |
|
||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрытие |
открытый |
|
||
|
Входной порт 2 (красный) |
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открытый |
закрытие |
|
|
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрытие |
открытый |
|
||
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открытый |
закрытие |
|
||
|
|
Входной порт 3 (синий) |
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|||
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|||
|
Входной порт 4 (белый) |
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
|||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
|||
|
Входной порт 5 (черный) |
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
||
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
|||
|
Входной порт 6 (красный) |
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
|||
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|||
|
Входной порт 7 (синий) |
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
||
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|||
|
реле |
-- |
-- |
-- |
-- |
закрытие |
открытый |
открыты й |
закрытие |
|||
|
Входной порт 8 (белый) |
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
|||
|
реле |
V＋ |
-- |
-- |
GND |
открытый |
закрытие |
закрыти е |
открытый |
|||
оптический путь
информация о заказе HC-OSW-mini1×8-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
тип длины волны |
тип |
тип волокна |
размер волокна |
длина волокна |
соединитель |
|
850: 850 nм 1310: 1310 nм 1550: 1550 nм D: 1310/1550 nм X: Прочие |
3L: блокировка
3N: Неблокировка
5L: блокировка
5N: без блокировки |
SM: одномодовый
M1: Мультирежим 50/125
M2: Мультирежим 62.5/125 X: Прочие |
025:φ0.25мм
09:φ0,9мм
X: Прочие |
05: 0.5m 10: 1.0m 15: 1.5m X: Другие |
0: нет FP : FC /UPC FA : FC /APC SP : SC / UPC SA : SC /APC LP :LC /UPC LA : LC /APC X: Другие |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
