Модуль оптического кросс-коннекта 4×8
Особенности
Модульная конструкция
Низкие перекрестные помехи
Диапазон длин волн
Низкие вносимые потери
Высокая стабильность и надежность
Приложения
Мониторинг системы
Конфигурация OADM
Лабораторные разработки
Мониторинг нескольких источников света
Удаленная система мониторинга оптического волокна
Технические параметры
|
модель |
FSW-4X8 |
|
тестовая длина волны |
1550 нм |
|
потери при вводе |
≤1,5 дБ |
|
повторяемость |
≤0,05 дБ |
|
последовательное возмущение |
≥60 дБ |
|
эхо-потери |
≥55 дБ |
|
время переключения |
≤10мс (соседний канал) |
|
срок службы переключателя |
≥107 |
|
волоконно-оптический тип |
SM-9/125,900 мкм сосновая муфта |
|
длина |
0.5m±0.01m |
|
Тип интерфейса |
LC/UPC |
|
интерфейс управления |
UART (RS232), длина вывода 0,5 м |
|
рабочее напряжение |
+5V |
|
расход мощности |
≤80W |
|
рабочая температура |
-20 ~ 60 °C |
|
температура хранения |
-40 ~ 70 °C |
|
размер |
390 мм х 270 мм х 38 мм |

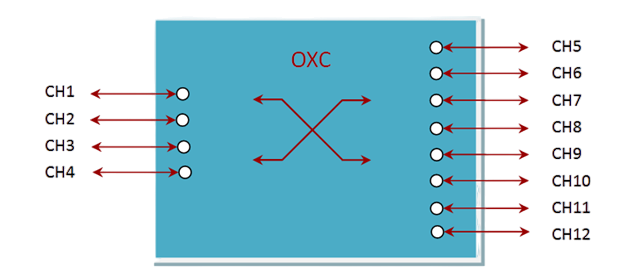

Схема оптического пути
Существует 12 портов CH1~CH12, и любые два порта могут быть соединены между собой. Например, CH1 может взаимодействовать с любым портом CH2~CH12.
Размер (мм)
определение штифта
|
Пин-код |
название сигнала |
тип |
описать |
|
A1 |
VCC |
динамика |
+5VDC, цифровой источник питания |
|
A2 |
GND |
динамика |
цифровая земля |
|
1 |
NC |
ЧПУ |
Висящий |
|
2 |
NC |
ЧПУ |
Висящий |
|
3 |
RX |
Ввод (RS232) |
прием данных |
|
4 |
TX |
Выход (RS232) |
Переданные данные |
|
5 |
GND |
динамика |
цифровая земля |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
