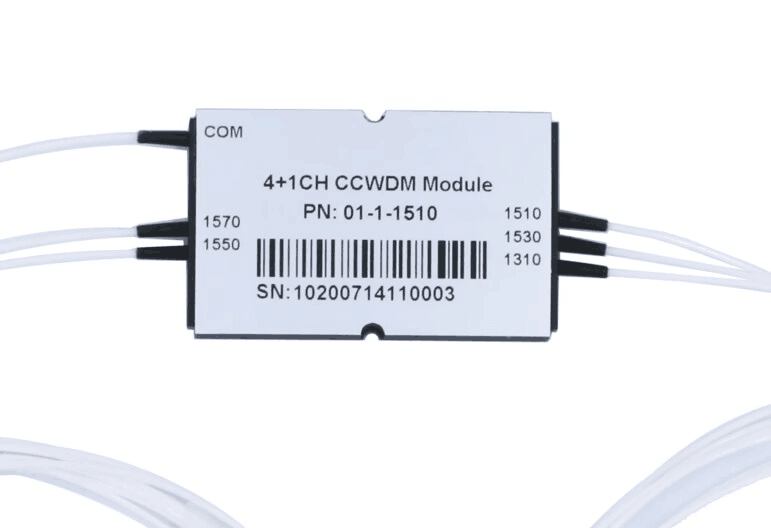

4-канальный мини-модуль CCWDM

Этот продукт представляет собой модуль грубого WDM, поддерживающий 4 канала длины волны, с модульной конструкцией для простой установки, обслуживания и интеграции в существующие системы оптической связи, подходящий для систем оптической связи на короткие и средние расстояния. Он обеспечивает передачу нескольких сигналов по одному и тому же оптическому волокну путем мультиплексирования и демультиплексирования оптических сигналов различной длины волны.

Specification

Resources

Features

Low PDL

High Isolation

Low Insertion Loss

Excellent Enviroment Reliability

Applications

Surveillance System: Supports multi-channel video signal transmission.

Enterprise Network: Suitable for fibre network expansion for small and medium-sized enterprises.

Access Network: For scenarios such as Fibre to the Home (FTTH) and Fibre to the Building (FTTB).

Data Centre Interconnection: For short and medium distance data transmission needs.

Industrial Communication: for multi-channel signal transmission in industrial environments.

Technical Specification

Parameter		HC-4CH-MINI CWDM
Center Wavelength （nm）		1270-1610nm
Channel Passband (nm)		CW±6.5
M+D Insertion Loss (dB)		≤1.0
Isolation (dB)	Adjacent	≥30
	Non-adjacent	≥40
Polarization Dependent Loss (dB)		<0.2
Polarization Mode Dispersion (ps)		<0.2
Directivity (dB)		≥50
Return Loss (dB)		≥45
Maximum Power Handling (mW)		300
Operating Temperature (℃)		-10~+70
Storage Temperature (℃)		-40~+85
Package Dimension (mm)		L44x W28 x H6.2 or L54x W28 x H7.4

Above specification are for device without connector.

Add an addotional 0.2dB loss per connector.

Dimension(mm)

A:L44x W28 x H6.2

B: L54x W28 x H7.4

Order Information: HC-4CH-MINI CWDM-A-B-C-D-E-F

Number of Channels

1st Channel

Configuration

Dimension(mm)

Fiber Type

Fiber Length

Connector

4 Channel

27=1270nm

……

47=1470nm

……

61=1610nm

M=Mux

D=Demux

A:L44x W28 x H6.2

B: L54x W28 x H7.4

1=Bare fiber

2=900um loose tube

3=2mm Cable

4=3mm Cable

1=1m

2=2m

S=Specify

0=None

1=SC/APC

2=SC/PC

3=LC

S=Specify

Если вам нужна дополнительная информация и цены, пожалуйста, свяжитесь с нами.
