параметры

заметки

Спецификация

единицы

Мин.

макс

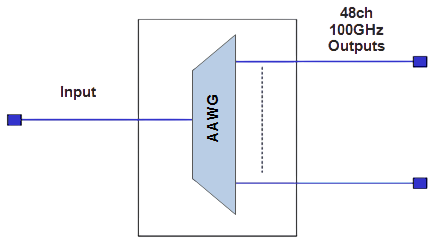

каналы

48

Ch.

расстояние каналов

100

GHz

эталонная пропускная полоса

по отношению к сетке иту

± 0.1

нм.

Частота иту

см. таблицу 2 ниже

ТЗ

Длина волны иту

см. таблицу 2 ниже

нм.

точность центральной длины волны

максимум абсолютного отклонения центральной длины волны 3 дБ от сетки ITU по всем каналам

-0.05

+0.05

нм.

Ширина пропускания 0,5 дБ

0,5 дБ от минимальных потерь вставки, полная ширина, средняя поляризация

0.2

нм.

Ширина пропускания 1 дБ

1 дБ от минимальных потерь вставки, полная ширина, средняя поляризация

0.4

нм.

Ширина пропускания 3 дБ

3 дБ от минимальных потерь вставки, полная ширина, средняя поляризация

0.55

нм.

20 дБ пропускной способности

20 дБ от минимальных потерь вставки, полная ширина, средняя поляризация

1.2

нм.

потеря вставки

максимальная потеря вставки по полосе прохода ITU по всем каналам

6.0

dB

равномерность потерь вставки

максимальная дисперсия потерь вставки по всем каналам

1.3

dB

пульсация пульсации

максимальная дисперсия потерь по полосе прохода ITU по всем каналам

0.6

dB

изоляция соседнего канала

отношение пиковой передачи к максимальной передаче по обеим соседним полосам прохода

25

dB

изоляция несоседнего канала

отношение пиковой передачи в проходных полосах канала к максимальной передаче по всем несоседним проходным полосам

30

dB

общий перекрестный помех

отношение мощности в канале к мощности во всех остальных полосах прохода

21

dB

зависимая от поляризации потеря

максимальное отношение передач по всем поляризационным состояниям, по полосе прохода ITU

0.5

dB

потеря возврата

45

dB

задержка режима поляризации (PMD)

в эталонной полосе прохода по всем каналам

0.5

ПС.

цветная дисперсия

в эталонной полосе прохода по всем каналам

-20

20

ПС/нм

тип типа

частота первого канала (THz)

частота последнего канала (THz)

 длина волны первого канала (нм)

длина волны последнего канала (нм)

Даже

196.00

191.30

1529.553

1567.133

нечетный вид

196.05

191.35

1529.163

1566.723

Даже

ярлык метки

частота (THz)

длина волны (нм)

ярлык метки

частота (THz)

длина волны (нм)

C60

196.00

1529.553

C36

193.60

1548.515

C59

195.90

1530.334

C35

193.50

1549.315

C58

195.80

1531.116

C34

193.40

1550.116

C57

195.70

1531.898

C33

193.30

1550.918

C56

195.60

1532.681

C32

193.20

1551.721

C55

195.50

1533.465

C31

193.10

1552.524

C54

195.40

1534.250

C30

193.00

1553.329

C53

195.30

1535.036

C29

192.90

1554.134

C52

195.20

1535.822

C28

192.80

1554.940

C51

195.10

1536.609

C27

192.70

1555.747

C50

195.00

1537.397

C26

192.60

1556.555

C49

194.90

1538.186

C25

192.50

1557.363

C48

194.80

1538.976

C24

192.40

1558.173

C47

194.70

1539.766

C23

192.30

1558.983

C46

194.60

1540.557

C22

192.20

1559.794

C45

194.50

1541.349

C21

192.10

1560.606

C44

194.40

1542.142

C20

192.00

1561.419

C43

194.30

1542.936

C19

191.90

1562.233

C42

194.20

1543.730

C18

191.80

1563.047

C41

194.10

1544.526

C17

191.70

1563.863

C40

194.00

1545.322

C16

191.60

1564.679

C39

193.90

1546.119

C15

191.50

1565.496

C38

193.80

1546.917

C14

191.40

1566.314

C37

193.70

1547.715

C13

191.30

1567.133

нечетный вид

ярлык метки

частота (THz)

длина волны (нм)

ярлык метки

частота (THz)

длина волны (нм)

H60

196.05

1529.163

H36

193.65

1548.115

H59

195.95

1529.944

H35

193.55

1548.915

H58

195.85

1530.725

H34

193.45

1549.715

H57

195.75

1531.507

H33

193.35

1550.517

H56

195.65

1532.290

H32

193.25

1551.319

H55

195.55

1533.073

H31

193.15

1552.122

H54

195.45

1533.858

H30

193.05

1552.926

H53

195.35

1534.643

H29

192.95

1553.731

H52

195.25

1535.429

H28

192.85

1554.537

H51

195.15

1536.216

H27

192.75

1555.343

H50

195.05

1537.003

H26

192.65

1556.151

H49

194.95

1537.792

H25

192.55

1556.959

H48

194.85

1538.581

H24

192.45

1557.768

H47

194.75

1539.371

H23

192.35

1558.578

H46

194.65

1540.162

H22

192.25

1559.389

H45

194.55

1540.953

H21

192.15

1560.200

H44

194.45

1541.746

H20

192.05

1561.013

H43

194.35

1542.539

H19

191.95

1561.826

H42

194.25

1543.333

H18

191.85

1562.640

H41

194.15

1544.128

H17

191.75

1563.455

H40

194.05

1544.924

H16

191.65

1564.271

H39

193.95

1545.720

H15

191.55

1565.087

H38

193.85

1546.518

H14

191.45

1565.905

H37

193.75

1547.316

H13

191.35

1566.723

параметры, параметры

заметки, заметки

Спецификация

единицы, единицы

Мин.

Типичный

макс

рабочая температура

-5

+65

°C

температура хранения

-40

+85

°C

относительная влажность

0

95

%

 параметры

заметки

Спецификация

единицы

Мин.

Типичный

макс

Оптические волоконные окончания

LC/UPC

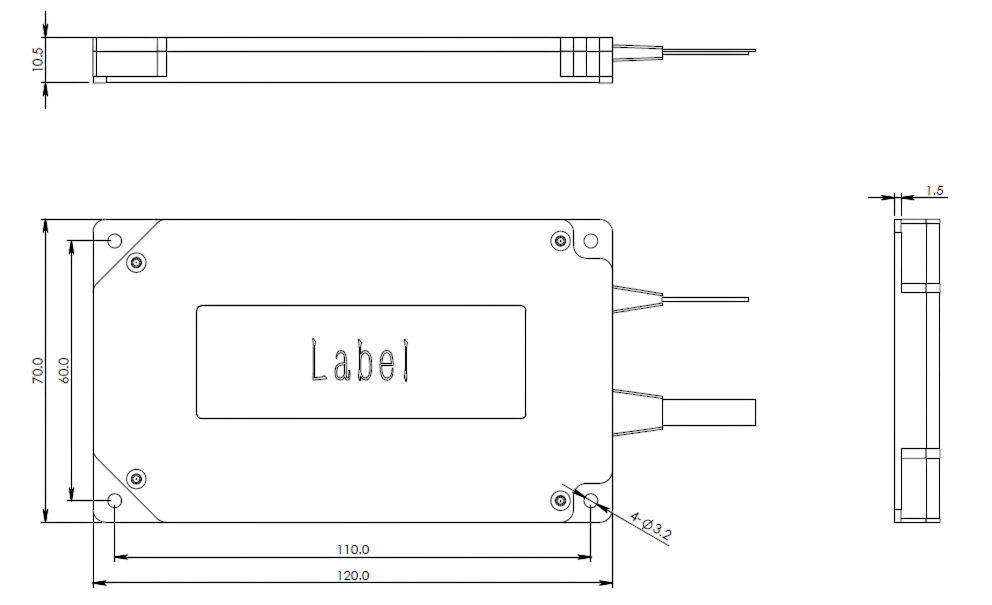

Размер упаковки

(L*W*H)

120*70*10.5

мм ³

жилищное дело

Ал 6061

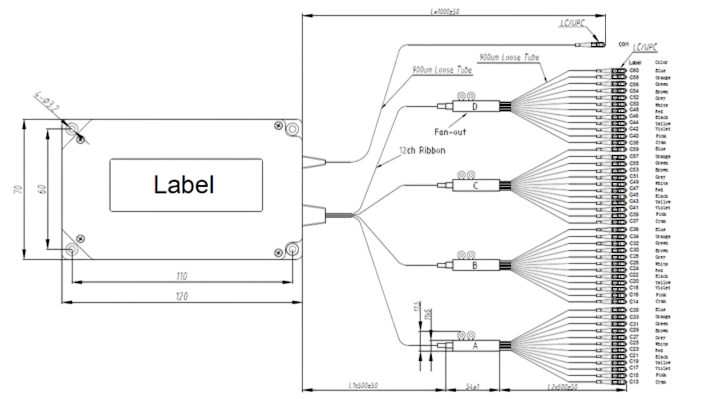

общая длина волокна

включая разъемы

L: 1000 ± 50 или индивидуальный

мм.

тип обычного волокна

Трубка свободная 900мкм

G657A2

волокно от модуля до вентилятора

включая разъемы

L 1: 500 ± 50 или индивидуальный

мм.

волокно от вентилятора до разъема

включая разъемы

L2: 500 ± 50 или по индивидуальному заказу

мм.

тип канального волокна

Трубка свободная 900мкм

G657A2
