48x48 MEMS модуль матричного оптического коммутатора
Особенности
Модульная конструкция
Неблокируемая коммутация
Высокая стабильность и надежность
Переключатель “от любого к любому”
Приложение
Оптические коммуникационные сети,
Соединения центров обработки данных,
Оптоволоконные сенсорные сети,
Тестирование и измерения,
Оптические вычисления
Квантовая связь.
схема внутреннего оптического пути
Технические характеристики
|
Введите №. |
МЭМС-48x48 |
|
Испытательная длина волны |
1310/1550 нм |
|
Потеря вставки |
≤4,0dB (в комплект разъем) |
|
возврат потерь |
< 45 dB |
|
переключить перекрестные разговоры |
< 45 dB |
|
поляризационно-зависимые потери |
< 0,2 dB |
|
Засиженные потери по длине волны |
< 1,5 dB |
|
время переключения |
< 30 ms |
|
повторяемость |
< 0,1 dB |
|
Максимальная входная мощность оптики |
< 23 dBm |
|
Точность отчета PD |
±0,5 dB (при -50 до 23 dBm) |
|
тип волокна |
Corning SMF-28, 250μm с Защитная трубка 900 μm |
|
длина волокна |
0.5m±0.01m |
|
разъемные соединители |
FC/PC |
|
интерфейс надзора |
RS232 |
|
рабочее напряжение |
5V |
|
Потребление электроэнергии |
＜25W |
|
2 ru > Temperatura operasi |
-10 ~ 70 °C |
|
Температура хранения |
-40 ~ 80 °C |
|
Размер упаковки |
450 × 400 × 35 mm |

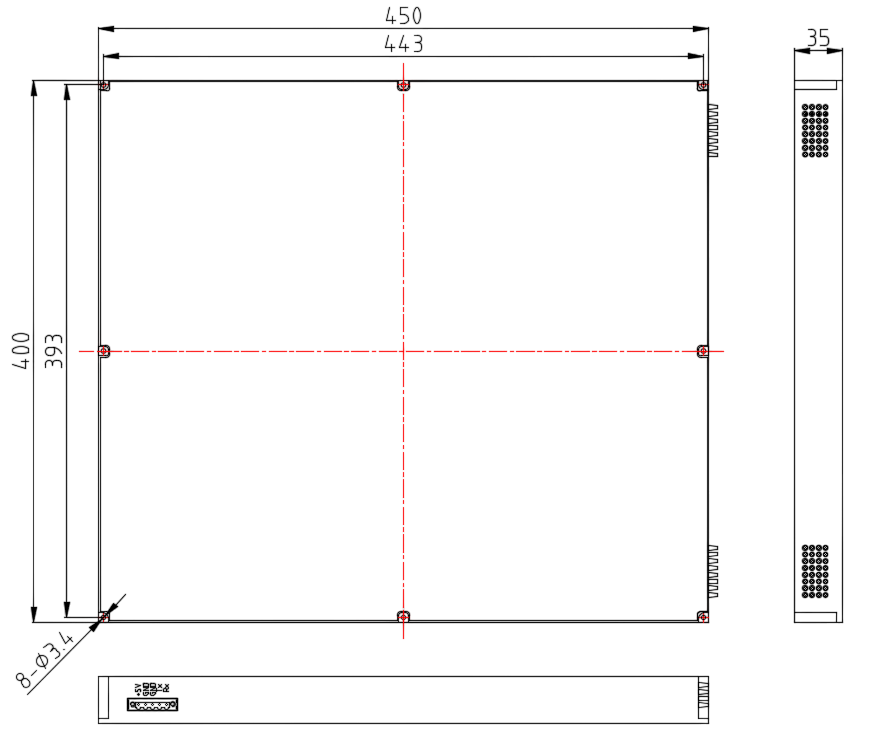

структурная схема
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
