MEMS 4x4 PM Optical Switch
Особенность
Переключение оптического тракта
Произвольное соединение между 4 входными и 4 выходными портами достигается с помощью микрозеркал или подвижных волоконных структур, при этом время переключения обычно составляет порядка миллисекунд или даже микросекунд. Функция поддержания поляризации (PM): Поддерживает состояние поляризации оптического сигнала (например, линейную поляризацию) и предотвращает потери, зависящие от поляризации (PDL), что подходит для систем, чувствительных к поляризации.
Низкие вносимые потери и высокая изоляция
Типичные вносимые потери <1 дБ и межканальная изоляция >50 дБ обеспечивают качество передачи сигнала.
Быстрая реакция и высокая надежность
Структура MEMS-драйвера не подвержена механическому износу и имеет длительный срок службы (до миллиона циклов переключения), что делает его пригодным для работы на высоких частотах.
Совместимость и управление
Поддерживает электрическое управление (например, интерфейсы TTL, RS232 и т.д.) и может быть интегрирован в автоматические системы управления оптическими сетями.
Приложение
Волоконно-оптические коммуникации и сети
Optical Cross Connect (OXC): Динамическая реконфигурация оптических каналов в магистральных сетях или центрах обработки данных для повышения гибкости сети. Защитное переключение: При выходе из строя основного канала быстро переключайтесь на резервный канал, чтобы гарантировать непрерывность связи.
Квантовая связь и датчики
Системы квантового распределения ключей (QKD) должны поддерживать поляризационные состояния фотонов, а оптические переключатели PM могут направлять квантовые сигналы, не нарушая поляризационное кодирование.
Тестирование и измерения
Автоматизированные тестовые системы переключаются между различными тестируемыми устройствами (например, волоконно-оптическими устройствами, лазерами) для повышения эффективности тестирования.
Военные и аэрокосмические системы
Радары, лазерная связь и другие системы требуют высокостабильного контроля поляризации, а оптические переключатели MEMS PM подходят для работы в суровых условиях.
Исследования и лаборатории
Создание экспериментальных платформ для реконфигурируемых оптических трактов (например, интерферометров, оптических вычислений), особенно для экспериментов, чувствительных к поляризации.

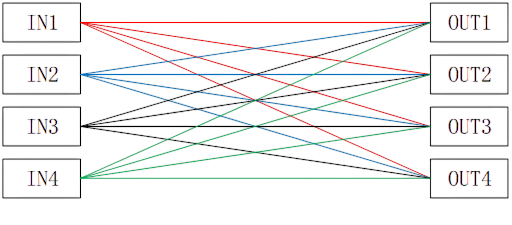

Схема Интерьера Модуля
Показатели Эффективности
|
модель |
MEMS-4X4-PM1550-M5-9-09-05-FA |
|
тип волокна |
PM 1550 |
|
Рабочая длина волны |
1550±40 нм |
|
тест на тестирование длина волны |
1550 нм |
|
потеря вставки |
≤ 2,0 дБ |
|
коэффициент вымирания |
> 17 дБ |
|
потеря возврата |
≥ 45 дБ |
|
изоляция |
≥ 50 дБ |
|
повторяемость |
≤ ± 0,1 дБ |
|
время переключения |
≤20 мс |
|
Количество переключатель |
≥10 9 раз |
|
оптический тип интерфейса |
FC/APC (медленное выравнивание оси, клавиша и кошачий глаз по прямой линии) |
|
длина волокна |
Корпус 0,5 м (0,9 мм) |
|
входной оптический силовая мощность |
≤500 МВт |
|
эксплуатационная работа напряжение/ток |
постоянный ток 5 В ± 10%/≤ 500 Ма |
|
эксплуатационная работа температура воздуха |
-5 ~ 70 °C |
|
складское хранение температура воздуха |
-40 ~ 85 °C |
|
размер модуля |
110 (л) х 141 (л) х 12 (ч) ± 0,2 мм |
Схема Размеров Модуля
Определение Штифта
Определение штифтов модуля:
|
номер штифта |
определение штифта |
направление и тип сигнала |
функциональное описание |
|
1 |
NC |
|
висит в воздухе |
|
2 |
NC |
|
висит в воздухе |
|
3 |
VCC |
силовая мощность |
рабочий источник питания, постоянный ток 5 В, 0.5A |
|
4 |
NC |
|
висит в воздухе |
|
5 |
NC |
|
висит в воздухе |
|
6 |
GND. |
силовая мощность |
GND. |
|
7 |
NC |
|
висит в воздухе |
|
8 |
NC |
|
висит в воздухе |
|
9 |
TXD. |
выходная версия |
Конец отправки данных последовательного порта (RS232) уровень последовательный порт) |
|
10 |
RXD |
ввод вводов |
Конец приема данных последовательного порта (RS232) уровень последовательный порт) |
|
11 |
NC |
|
висит в воздухе |
|
12 |
NC |
|
висит в воздухе |
|
13 |
NC |
|
висит в воздухе |
|
14 |
NC |
|
висит в воздухе |
|
15 |
NC |
|
висит в воздухе |
|
16 |
NC |
|
висит в воздухе |
примечание:
1. Электрический интерфейс модуля использует Molex 87833-1620, а для разъема клиента рекомендуется Molex 87568-1694.
2. Модуль оснащен разъемом Molex 87568-1694 и разъемом boomele phb-2*6a.
3. Определение штифта патч-шнура phb-2*6a:
Информация о заказе HC-MEMS-4x4-PM-A-B-C-D-E
|
A |
B |
C |
D |
E |
|
оптического волокна |
рабочая длина волны |
диаметр волокна |
длина волокна |
соединитель |
|
13: 1550 14: 1310 X: другой
|
1310: 1310 нм 1550: 1550 нм X: другой |
90: 900um 20: 2,0 мм 30: 3,0 мм X: другие |
05: 0,5 м ± 5 см 10: 1,0 м ± 5 см 15: 1,5 м ± 5 см X: другие |
OO: нет FP: FC/PC FА: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: другие |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
