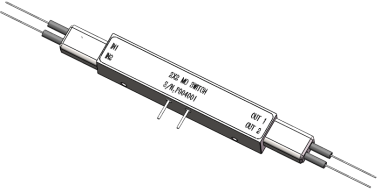

PM 2X2 Магнитооптический переключатель
Особенности
Отсутствие движущихся частей,
максимальная долговечность;
Сверхбыстрая скорость переключения;
Исключительно стабильный режим фиксации;
Исключительная надежность и стабильность;
Легко прокладывать маршрут - все волокна на одной стороне ;
приложения
оптический переключатель；
Тестирование и измерения；
Высокоскоростной мониторинг системы защиты.
Волоконно-оптическая система сенсорного восприятия；
Технические параметры
|
Проект. |
Единица |
Параметры |
Примечания |
|
|
однонаправленный |
Двунаправленный |
|||
|
Диапазон длины волны |
nm |
1525~1565 |
Другие полосы необязательны |
|
|
Потеря вставки |
dB |
0,7 (тип.); 1.1 (макс.) |
0,8 (тип.); 1,2 (макс.) |
|
|
ПДЛ |
dB |
0,10 (тип.); 0,20 (макс.) |
0,10 (тип.), 0,30 (макс.) |
|
|
Возврат потери |
dB |
45 |
30 |
Типичный > 50 дБ |
|
перекрестный разговор |
dB |
40 |
30 |
Типичный > 50 дБ |
|
Коэффициент экстинкции |
dB |
≥18 |
≥18 |
|
|
Дисперсия поляризационного режима |
ПС |
0.2 |
|
|
|
повторяемость |
dB |
+/- 0.01 |
|
|
|
долговечность |
цикл |
Регулярный (> 100 миллиардов); Сверхбыстрый (> 100 миллиардов) |
|
|
|
скорость переключения |
μs |
обычный (50~200); Сверхбыстрый (5~20) |
Другая скорость опциональна |
|
|
Температура хранения |
℃ |
-40~85 |
|
|
|
Рабочая температура |
℃ |
-5~70 |
|
|
|
Максимальная оптическая мощность |
mW |
500 |
|
|
|
Размер (длина × ширина × высота) |
mm |
63 × 8× 7 |
|
|
Примечание:
1. Все спецификации основаны на устройствах без разъема и гарантированы по длине волны, поляризации и температуре.
2. Спецификация может быть изменена без уведомления.
Электрические характеристики
|
параметр |
Технические характеристики |
Единица |
|
|
Обычный |
Ультра-быстрый |
||
|
скорость переключения |
50~200 |
5~20 |
μs |
|
Напряжение переключения (VCC) |
3(+/-5%) |
5.0~6.0 |
V |
|
ток переключения |
< 200 |
< 500 |
mА |
|
Ширина импульса (типичная) |
1000 |
20 |
μs |
|
Частота претензий |
< 800 |
< 3000 |
Гц. |
Сигнал управления штифтом, соответствующий таблице состояния переключения
|
состояние переключения |
Пин 1 |
Пин 2 |
Оптический выходной порт |
|
Государство "0" |
1 (напряжение = VCC) |
0 (напряжение = GND) |
ВХОД1- ВЫХОД 1; ВХОД2 - ВЫХОД 2 |
|
Государство "1" |
0 (напряжение = GND) |
1 (напряжение = VCC) |
ВХОД1- ВЫХОД 2; ВХОД2 - ВЫХОД 1 |
Размеры чертеж (mm)
Информация о заказе: HC-PMS2-A-B-C-D-E-F-G
|
PMS2- |
A |
B |
C |
D |
E |
F |
G |
|
|
Рабочий режим |
Скорость переключения |
Рабочая длинаволны |
Волоконная трубка |
Длина волокна |
волокно Тип. |
разъема |
|
1.Регулярный 2.Двунаправленный
|
1.200~400 нас 2,5 ~ 20 нас 3. Прочие |
1,1525~1565 нм 2,1565-1615 нм 3.C & L лента 4. Прочие |
1,250 μm 2. 900 μm 3. Прочие |
1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Прочие |
1. PM98 2. PM15 3. PM13 4.Прочие 1. Прочие |
0. HeT 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7.Прочие |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
