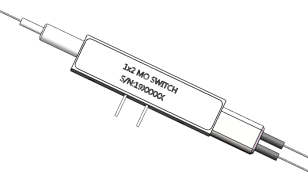

PM 1x2 магнитооптический переключатель
Описание продукта
Оптический переключатель 1x2 или 2x1 — это твердотельный оптический переключатель без движущихся элементов внутри, основанный на эффекте Фарадея. Продукты этой серии используют принцип электромагнитной индукции и оптический эффект Фарадея для изменения состояния поляризации падающего луча в сочетании с использованием двойного преломляющего поляризованного расщепляющегося кристалла, что изменяет путь распространения луча, тем самым реализуя функцию переключения оптических путей.
характеристика
Чрезвычайно стабильный режим блокировки
с низким энергопотреблением
Отличная стабильность и надежность
Скорость быстрого переключения динамического элемента
применение
Высокоскоростная защитная
волоконно-оптическая сенсорная
система мониторинга, тестирования и измерения системы
Технические параметры
|
Проекты |
единица |
параметр |
ПРИМЕЧАНИЕ |
|
|
Однонаправленный |
Двунаправленный |
|||
|
диапазон длин волн |
nm |
1525~1565 |
Дополнительные диапазоны опциональны |
|
|
потери при вводе |
dB |
0.8 (типичный); 1.1 (макс.) |
0.8 (типичный); 1.1 (макс.) |
|
|
эхо-потери |
dB |
≥40 (типичное значение 50) |
≥40 |
|
|
последовательное возмущение |
dB |
≥40 (типичное значение 50) |
≥40 |
|
|
Коэффициент экстинкции |
dB |
≥18 |
|
|
|
Потеря, зависящая от длины волны |
dB |
≤0.3 |
|
|
|
Потери, зависящие от температуры |
dB |
≤0.3 |
|
|
|
повторяемость |
dB |
+/- 0.01 |
|
|
|
долговечность |
период |
Регулярные (> 100 млрд); Сверхбыстрые (> 100млрд) |
|
|
|
скорость переключения |
мкс |
Регулярные (50-200); Супер быстрый (5 ~20) |
Другие скорости опциональны |
|
|
рабочая температура |
℃ |
-5~70 |
|
|
|
температура хранения |
℃ |
-40~85 |
|
|
|
максимальная оптическая мощность |
mW |
500 |
Высокая мощность опционально |
|
|
Размеры (ДхШхВ) |
mm |
32.8x8×7 |
(с торцевой крышкой) 51.8x8x7） |
|
Примечание:
1. Все спецификации основаны на устройствах без разъемов и гарантируют длину волны, поля ризацию и температуру.
2. В случае изменения спецификаций не будет сообщено дополнительно.
конфигурация штифтов
|
параметр |
спецификация |
единица |
|
|
нормальный |
сверхбыстрый |
||
|
скорость переключения |
50~200 |
5~20 |
мкс |
|
напряжение переключения |
3(+/-5%) |
5~6 |
V |
|
ток выключателя |
< 100 |
< 350 |
лошадь |
|
режим привода |
Напряжение или импульсный привод |
импульсный привод |
натрий |
|
Ширина импульса (типичная) |
1000 |
20 |
мкс |
|
Частота претензий |
<800 |
< 3000 |
герц |
Определение контрольного штифта
Необратимый:
|
Штифт 1 |
Штифт 2 |
оптический выходной порт |
|
1 (напряжение = VCC) |
0 (напряжение = GND) |
Ввод → выход 1 |
|
0 (напряжение = GND) |
1 (напряжение = VCC) |
Ввод → выход 2 |
Реверсивный:
|
Штифт 1 |
Штифт 2 |
оптический выходной порт |
|
1 (напряжение = VCC) |
0 (напряжение = GND) |
Ввод → выход 1 |
|
0 (напряжение = GND) |
1 (напряжение = VCC) |
Ввод → выход 2 |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
