PM CWDM
Особенности продукта
Низкая PDL
Низкая потеря вставки
Высокая надежность изоляции
применение
Система WDM MAN
система кабельного телевидения
Технические параметры
|
Предмет |
параметр |
|
|
Длина волны канала (нм) |
1270-1610 |
|
|
Расстояние между каналами (нм) |
20 |
|
|
Пропускная полоса канала (@-0,5 дБ ширина полосы (нм)) |
>13 |
|
|
Потери инсерции в проходном канале (дБ) |
≤0.8 |
|
|
Потеря вставки в отражающий канал/(дБ) |
≤0.5 |
|
|
Изоляция (дБ) |
смежный |
>30 |
|
несмежный |
>40 |
|
|
отражение |
>12 |
|
|
Коэффициент гашения (@23℃) (дБ) |
≥18 |
|
|
Направленность (дБ) |
>45 |
|
|
Потери отражения (дБ) |
>45 |
|
|
Обработка максимальной мощности (мВт) |
300 |
|
|
Температура нагрева (℃) |
-5~+70 |
|
|
Температура хранения (℃) |
-40~85 |
|
|
Размер упаковки (мм) |
5.5×L38 для 900um сосновой трубы |
|
1. Вышеуказанные спецификации подходят для устройств без разъема.
2. Для устройств с разъемами потери на вставку будут выше на 0,3 дБ, RL будет ниже на 5 дБ, а ER — на 2 дБ.

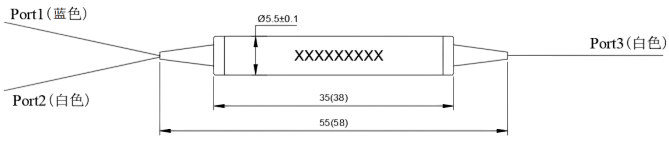

размер(mm)
информация о заказе HC-PM-CWDM-A-B-C-D-E
|
|
A |
B C |
D |
E |
|
|
CWDM
|
Пропустить каналы |
Выравнивание оси
|
тип волокна
|
длина волокна
|
соединитель
|
|
|
01=1270 02=1290 ……. 18=1610 |
1 = быстрая блокировка оси
2 = работа по двум осям
S = указана |
1 = обнаженное оптическое волокно
2 = 900um сосновая трубка |
1=1m 2=2m S = указание |
0 = нет 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S = указание |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
