Переменный оптический аттенюатор PM MEMS
Особенности
Быстрый отклик；
низкий уровень WDL/PDL；
потеря свеч накаливания,
Компактная упаковка трубчатого типа
Высокая надежность и стабильность
Приложение
Прибор и измеритель
Регулятор усиления EDFA
Система разделения волн WDM
Контроль и выравнивание оптической мощности
Технические параметры
параметр единица PM MEMS VOA | ||
затухающий тип | светлый и темный | |
рабочая длина волны | наноме тр | 1550 |
диапазон затухания | dB dB | ≥30
≥18 |
время отклика | дама | ≤8 |
потери при вводе | dB | ≤0.7 |
потери, связанные с длиной волны | dB | ≤0.25 @0V |
эхо-потери | dB | ≥45 |
источник питания привода | V | ≤6.5 |
максимальная оптическая мощность | микров олна | ≤500 |
рабочая температура | °C | -20 ~ +85 |
температура хранения | °C | -40 ~ +85 |
Размер упаковки | мм | Φ5.5×19 |
Все параметры проверяются при комнатной температуре;
Все параметры не включают потери на вставку разъема.

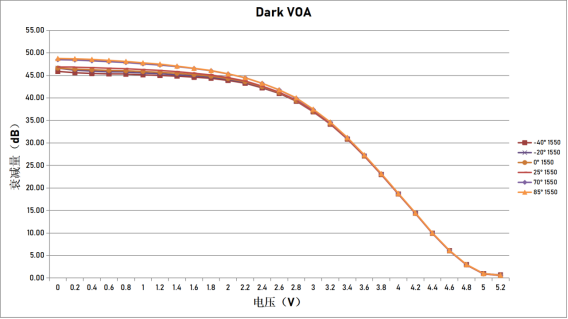

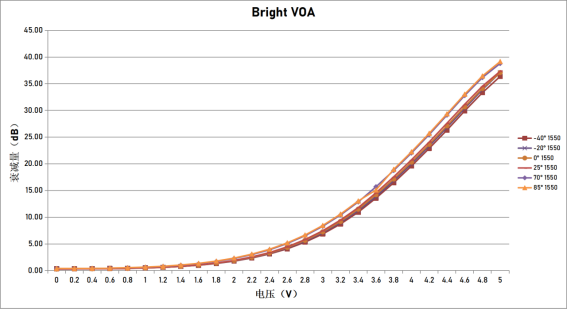

кривая затухания
![17ZT3~3SS7J]NK3R9M(Q5M1.png](https://www.glhclink.com/storage/uploads/20230315/202303151552238494.png "17ZT3~3SS7J]NK3R9M(Q5M1.png")
Кривая затухания температуры MEMS VOA: горизонтальные координаты-напряжение (В), вертикальный индекс-значение затухания VOA (дБ).
На рисунке различные цвета представляют кривые затухания ВОА в пределах -40°, -20°, 0°, 25°, 70° и 85° соответственно.
информация о заказе HC-PMVOA-A-B-C-D-E-F
A | B | C | D | E | F |
длина волны | затухание тип | затухание Сфера охвата | диаметр волокна | волокно длина | соединение Тип заголовка |
15:15 50 нм
X: Другие |
B: Яркий
D: Темный |
25: минимум 25 дБ
30 дБ за 30 минут
X: Другие |
025:φ0.25мм
09:φ0,9мм
X: Другие |
05: 0.5m
10: 1.0m
15: 1.5m
X: Другие |
00: нет
FP: FC/UPC
FA: FC/APC
SP: SC/UPC
SA: SC/APC
LP: LC/UPC
LA: LC/APC
X: Другие |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
