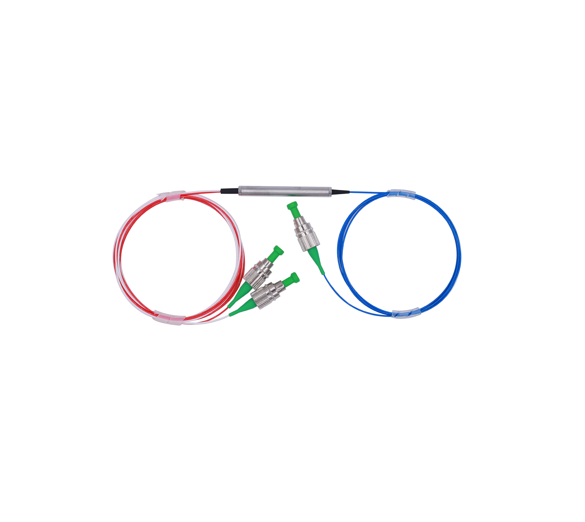

PM трехпортовый циркулятор
Характеристики продукта
малый размер
Низкие вносимые потери
Высокая стабильность и надежность
Не содержит эпоксидных смол в оптическом тракте
Приложение
система передачи данных
многоцелевое тестирование и измерения приборов
двухсторонний волоконно-оптический датчик с компенсацией рассеяния
техническая спецификация
|
тип |
3 порта |
|
|
Рабочая длина волны (нм) |
1310 или 1550 |
|
|
Ширина полосы пропускания (нм) |
±30 |
|
|
Типично. Изоляция (дБ) |
46 |
|
|
Изоляция (дБ) |
≥40 |
|
|
Типично. Потеря вставки (дБ) |
0.7 |
|
|
Потери на вставку (дБ)@, от -5 до +70 |
≤0.9 |
|
|
коэффициент гаш ения |
Тип B (обе оси) |
≥20 |
|
Тип F (быстрое блокирова ние вала) |
≥22 |
|
|
перекрестные помехи (дБ) |
≥50 |
|
|
Потери отражения (дБ) |
≥50 |
|
|
тип волокна |
1310 нм: PM1310; 1550 Нм: PM1550 |
|
|
Размер упаковки (мм) |
φ5.5×L50 |
|
|
Обработка максимальной мощности (мВт) |
≤300 |
|
|
Рабочая температура (℃) |
-от 0 до +70 |
|
|
Температура хранения (℃) |
-40～+85 |
|
* Вышеуказанные спецификации подходят для устройств без разъемов.
* Тип A — двухуровневый, тип B — одноступенчатый.
* Быстрая блокировка вала * Для устройства с разъемом IL будет на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже.
* Оптическое волокно PM и клавиша разъема выравниваются с медленным валом. Быстрая ось заблокирована.
информация о заказе HC-PMOC-A-B-C-D-E-F
|
|
A |
B |
C |
D |
E |
F |
|
PMOC |
длина волны |
порт |
выравнивание оси |
тип хвостового волокна |
длина |
соединитель |
|
|
1310=1310нм
1550=1550нм |
3 = 3 порта |
F = быстрое блокирование вала
B = работа по двум осям |
1 = 250 мкм
2 = 900 мкм обсадная труба
3=3мм обсадная труба
|
H=0.5m
8=0.8m
1=1.0m
5=1.5m
2=2m
|
0 = нет
1=FC/UPC
2=FC/APC
3=SC/APC
4=SC/UPC
6=LC/PC
|
Если вам нужна дополнительная информация, пожалуйста, скачайте и свяжитесь с нами.
