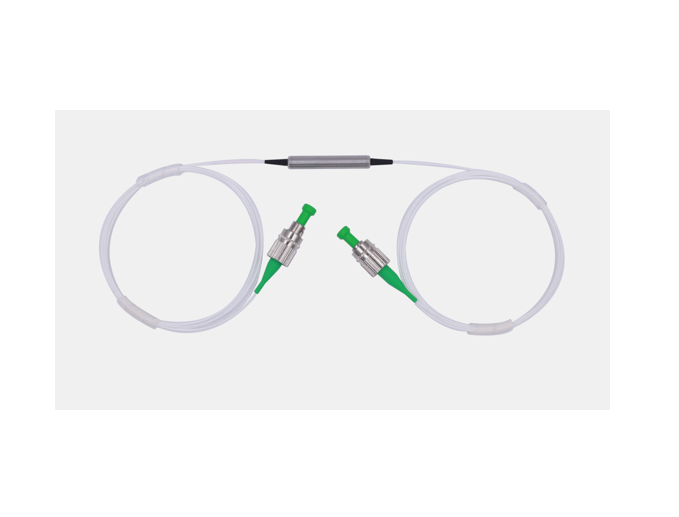

PM Изолятор
Особенности продукта
Низкие вносимые потери
Высокие потери при возврате
Высокий коэффициент изоляции
Низкие потери, зависящие от поляризации
Отсутствие пластикового оптического тракта
практический
Волоконный усилитель
Система тестирования волокна
Оптоволоконная локальная сеть
Телекоммуникационная сеть
Высокий коэффициент изоляции
техническая спецификация
|
Тип. |
Одноклассный |
|
|
Рабочая длина волны (нм) |
1310 или 1550 |
|
|
Ширина пропускания (нм) |
±15 |
±15 |
|
Пиковая изоляция (дБ) |
40 |
50 |
|
Изоляция (при 23℃) (дБ) |
≥28 |
≥40 |
|
Потеря вставки (при 23℃) |
0.4 |
0.6 |
|
Потеря вставки (при -5 ~ +70℃) |
≤0.6 |
≤0.8 |
|
Коэффициент вымирания (дБ) |
≥20 |
|
|
Потеря возврата (дБ) |
≥50 |
|
|
Тип волокна |
1310 нм: PM 1310 Panda Fiber; 1550 нм: PM 1550 Panda |
|
|
Размер упаковки (мм) |
φ5.5×L35 |
|
|
Максимальная мощность (мВт) |
≤300 |
|
|
Выравнивание осей |
Обе оси работают |
|
|
Рабочая температура (℃) |
-0 до +70 |
|
|
Температура хранения (℃) |
-40～+85 |
|
* Вышеуказанные спецификации подходят для устройств без разъемов.
* Для устройств с разъемом IL будет на 0,3 дБ выше, RL — на 5 дБ ниже, ER — на 2 дБ.
* Оптическое волокно PM и клавиша разъема выравниваются с медленным валом. Для типа F быстрая ось блокируется, для типа B; Работают обе оси
Размер продукта
![S%7T91PPC88MKV]R{5EZS(D.png](/ru/storage/uploads/20250722/20e4efb1296c97e3e6ac41ddb1f45856.png "S%7T91PPC88MKV]R{5EZS(D.png")
Информация о заказе HC-PMIS-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
|
PMIS |
длина волны |
Тип. |
Выравнивание осей |
Тип хвоста |
длина |
разъемный разъем |
|
1310=1310нм 1550=1550нм
|
S=одноступенчатая
D=двухступенчатая
|
F = Быстрая ось блокирована
B = Работает обе оси
|
1 = 250um
2=900um трубка обсадная
3=3 mm трубка обсадная
|
H=0.5m 8=0.8m 1=1.0m 5=1.5m 2=2m
|
0 = нет 1=FC/UPC 2=FC/APC 3=SC/APC 4=SC/UPC 6=LC/PC
|
|
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
