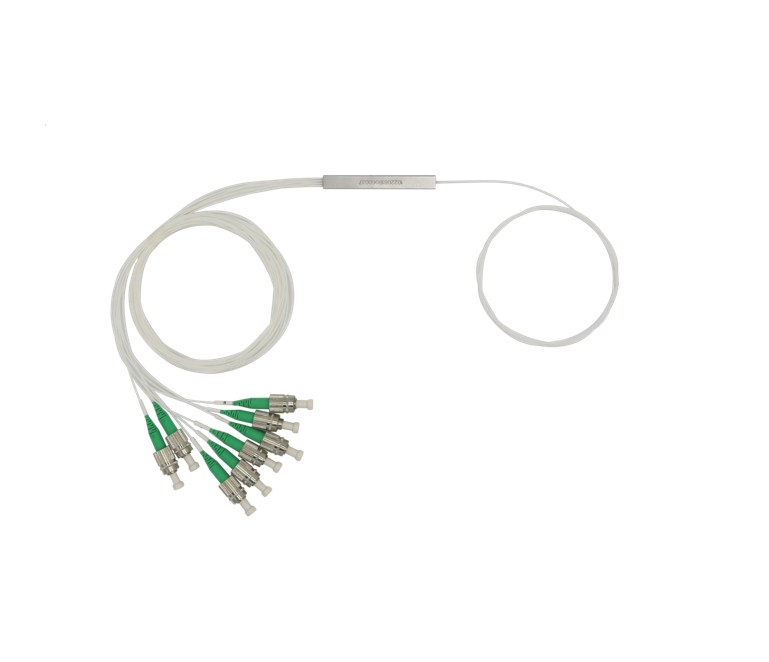

PM PLC
Особенности продукта
Низкие потери при вводе
нечувствительность к поляризации
Высокая стабильность и надежность
приложение
Оптическое волокно в дом
испытательное оборудование
Пассивная оптическая сеть мобильной связи (E/GPON)
Локальная сеть и городская сеть кабельного телевидения
Технические параметры
|
параметр |
1×2 |
1×3 |
1×4 |
1×6 |
1×8 |
1×12 |
1×16 |
1×24 |
1×32 |
1×64 |
|
рабочая длина волны |
1310 или 1550 или специальный |
|||||||||
|
Вставные потери (дБ) (типичное значение) |
≤3.8 |
≤6.2 |
≤7 |
≤9.4 |
≤10.2 |
≤12.6 |
≤13.5 |
≤15.8 |
≤16.6 |
≤21 |
|
Потери на вставку (дБ) (макс.) |
≤4.0 |
≤6.5 |
≤7.3 |
≤9.7 |
≤10.5 |
≤13 |
≤14 |
≤16 |
≤17 |
≤21.5 |
|
Однородность потерь (дБ) |
≤0.3 |
≤0.5 |
≤0.5 |
≤0.6 |
≤0.5 |
≤0.8 |
≤0.8 |
≤1.2 |
≤1.0 |
≤1.5 |
|
Эл (децибел) |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥18 |
≥18 |
≥18 |
≥18 |
|
Потери отражения (дБ) |
≥50 |
|||||||||
|
Направленность (дБ) Минимальное значение |
≥50 |
|||||||||
|
тип волокна |
PM1310 или PM1550 или специальные |
|||||||||
|
Рабочая температура (℃) |
-5～70 |
|||||||||
|
Температура хранения (℃) |
-40～85 |
|||||||||
|
Максимальная мощность(МВт) |
500 |
|||||||||
|
Размер упаковки (мм) |
особенный |
|||||||||
* Вышеуказанные спецификации подходят для устройств без разъемов.
* Для устройств с разъемом IL на 0,3 дБ выше, RL на 5 дБ ниже, ER на 2 дБ ниже. Клавиша разъема по ум олчанию выравнивается с медленным

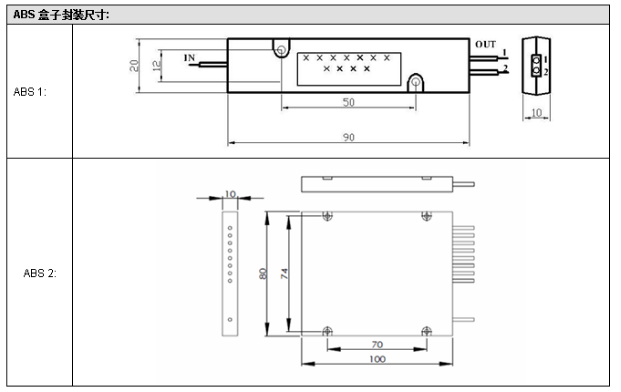

Размер упаковочной коробки
|
Проекты |
1X2 |
1X3 |
1X4 |
1X6 |
1X8 |
1X12 |
1X16 |
1X24 |
1X32 |
1X64 |
|
（L*W*H） |
40*4*4 |
50*7*4 |
60*7*4 |
|||||||
|
（L*W*H） |
60*7*4 |
60*12*4 |
80*20*6 |
|||||||
|
（L*W*H） |
100*80*10 |
120*80*18 |
141*115*18 |
|||||||
Размер продукта
информация о заказе HC-PMPLC-1×N-A-B-C-D-E-F-G
|
|
A |
B |
C |
D |
E |
F |
G |
|
PMPLC |
длина волны |
порт |
тип волокна |
упаковка тип |
тип хвостового волокна |
длина |
соединитель |
|
|
1310=1310нм 1550=1550нм S = Специальные |
0102=1x2 0104=1x4 0108=1X8 0116=1X16 0132=1X32 0164=1X64
|
1=PM1310 2=PM1550 |
A= Чистое волокно
B= миниатюрный размер
C= коробка
D= Тип стружки
E= Тип поддона
F=СТЕЛЛАЖ
S=Специал |
0=Чистое волокно
1 = 900 мкм свободная трубка
2 = 900 мкм герметичный корпус
3 = 2,0 мм оптического волокна
4= 3,0 мм оптического волокна
|
0=0.5m 1=1m 2=1.5m 3=2m 4=3m 5=4m S = Специальные
|
0 = нет 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S = особый
|
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
