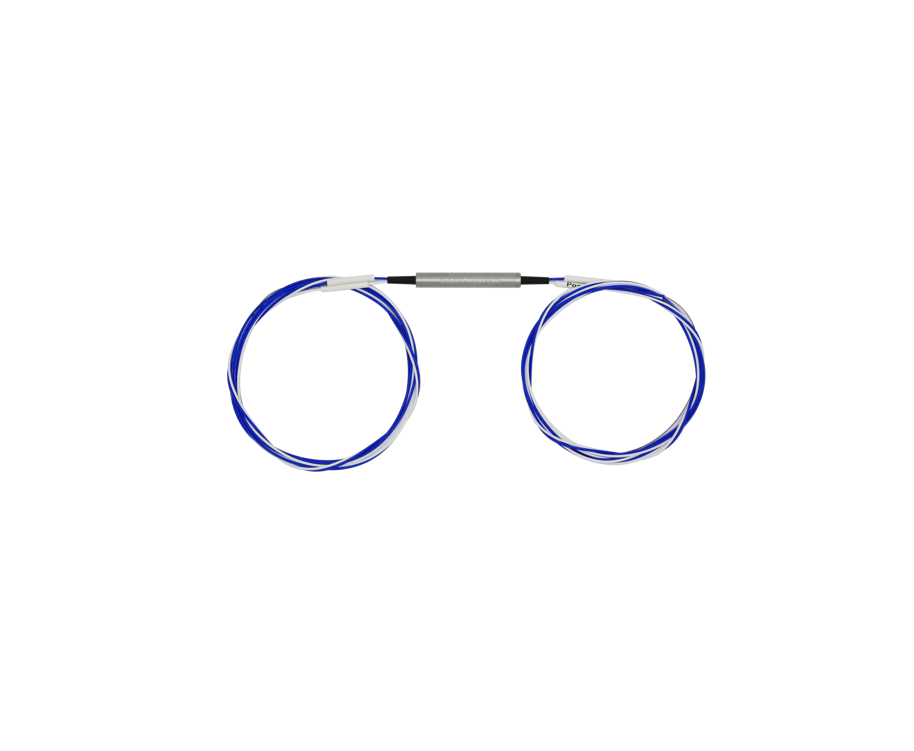

2x2 ответвитель PM
Особенности продукта
Низкие потери при вводе
омкпактная конструкция
Широкий диапазон длин волн
Быстрая скорость переключения
с низкой последовательностью помех
Сфера применения
мониторинг сети
Измерительная система
Пассивная оптическая сеть
Система оптической защиты
Технические параметры
|
тип |
2x2 |
|
|
Рабочая длина волны (нм) |
1310 или 1550 |
|
|
Ширина полосы пропускания (нм) |
±40 |
|
|
Избыточные потери (дБ) |
≤1.0 |
|
|
Коэффициент связи (%) |
1/99 |
≤22/1.0 |
|
2/98 |
≤19/1.1 |
|
|
3/97 |
≤16.7/1.2 |
|
|
5/95 |
≤15/1.3 |
|
|
10/90 |
≤11.9/1.4 |
|
|
20/80 |
≤8.5/2.1 |
|
|
30/70 |
≤6.5/2.7 |
|
|
40/60 |
≤5.2/3.2 |
|
|
50/50 |
≤4.0/4.0 |
|
|
коэффициент гашения |
≥18 |
|
|
Потери отражения (дБ) |
≥50 |
|
|
тип волокна |
волокно панды |
|
|

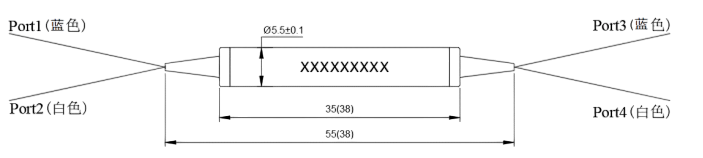

Размер упаковки (мм) |
φ5.5×L38 |
|
Обработка максимальной мощности (мВт) |
≤300 |
|
Рабочая температура (℃) |
-от 0 до +70 |
|
Температура хранения (℃) |
-40～+85 |
* Вышеуказанные спецификации подходят для устройств без разъемов.
* Для устройств с разъемом IL на 0,3 дБ выше, RL на 5 дБ ниже, ER на 2 дБ ниже. Клавиша разъема по умолчанию выравнивается с медленным
Биаксиальная работа
Порт 1 — это падающий световой конец, порт 2 — малое спектральное отношение, порт 3 — большое спектральное отношение.
Порт 3 — это падающий световой конец, порт 4 — малое спектральное отношение, порт 1 — большое
спектральное отношение.
информация о заказе HC-PMIS-2×2-A-B-C-D-E-F
|
|
A |
B |
C |
D |
E |
F |
|
PMIS |
длина волны |
Коэффициент сцепления |
выравнивание осей |
тип хвостового волокна |
длина |
соединитель |
|
|
1310=1310нм
1550=1550нм |
1/99
2/98
3/97 ……
50/50 |
F = быстрая блокировка вала
B = работа по двум осям |
1 = 250 мкм
2=900um обсадная труба
3=3мм обсадная труба |
H=0.5m
8=0.8m
1=1.0m
5=1.5m
2=2m |
0 = нет
1 = FC/UPC
2=FC/APC
3=SC/APC
4=SC/UPC
6=LC/PC |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
