IQ 调制器
产品介绍
20 GHz x 2 铌酸锂 IQ 调制器是基于双平行结构的双马赫-曾德尔电光调制器 (MZM) 设计。每个调制器的电光带宽大于 20 GHz,加上集成光电二极管可提供自动偏置控制 (ABC) 。
产品特点
钛扩散工艺
工作波长在 1530 - 1570 nm
工作带宽 > 20 GHz
低光学插耗
集成光电二极管
满足通信规格 Telcordia GR-468-Core
产品功能
OFDM 调制
QPSK 调制
QAM 调制
CS-SSB
FMCW 自动驾驶激光雷达
脚位和光纤规格
|
射频接器 |
SMPM 公头 |
|
Bias Ports |
DC 脚位 |
|
输入光纤 |
PMF 保偏光纤 (Corning/Fujikura PM15-U25D),900 µm 套管,> 1.4 m |
|
输出光纤 |
PMF 保偏光纤 (Corning/Fujikura PM15-U25D),900 µm 套管,> 1.4 m |
|
光纤最少弯曲半径 |
15 mm |
尺寸(单位:mm)

引脚定义
|
引脚# |
名称 |
说明 |
引脚# |
名称 |
说明 |
|
1 |
RF. 1 |
RF 输入 (SMPM 公头) |
7 |
Bias PH+ |
Bias Phase +V |
|
2 |
RF. 2 |
RF 输入 (SMPM 公头) |
8 |
Bias PH- |
Bias Phase -V |
|
3 |
BIAS 2+ |
Bias 对应 RF.2 +V |
9 |
光电二极管阴极 |
-ve |
|
4 |
BIAS 2- |
Bias 对应 RF.2 -V |
10 |
光电二极管阳极 |
+ve |
|
5 |
BIAS 1+ |
Bias 对应 RF.1 +V |
11 |
GND |
接地 |
|
6 |
BIAS 1- |
Bias 对应 RF.1 -V |
|
||
引脚对 #3 和 4, 5 和 6, 7 和 8 等不一定需要如上表所定义的极性,但必需为一正一负电压。
订购信息:HC-40G QPSK (IQ)
|
产品描述 |
型号 |
|
40G QPSK (IQ),C 波段 40 GHz QPSK (IQ) 铌酸锂调制器 [大于 1.4 m (900 μm 套管) 的保偏光纤 (黑色套管) / 保偏光纤 (黑色套管), FC/APC 光连接器] |
HC-40G QPSK (IQ) |
|
参数 |
条件 |
最小值 |
最大值 |
单位 |
|
最大 RF 输入功率 (电) |
RF 射频端囗,交流耦合 AC |
- |
10 |
Vpk-pk |
|
最大输入光功率 (光学) |
连续功率 CW |
- |
100 |
mW |
|
DC Voltage at DC port |
- |
- 40 |
40 |
V |
|
mPD 反向电流 |
- |
- |
< 2 |
mA |
|
mPD 前向电流 |
- |
- |
< 10 |
mA |
|
mPD 反向电压 |
- |
- |
< 15 |
V |
|
外壳工作温度 |
- |
- 5 |
+ 75 |
°C |
|
最高工作温度变化速率 |
- |
- |
5 |
°C/min |
|
存储温度 |
- |
- |
+ 85 |
°C |
|
工作湿度 |
不冷凝 |
5 |
85 |
% |
|
引脚焊接温度 |
- |
- |
250 |
°C |
|
引脚焊接最长时间 |
- |
- |
10 |
s |
|
参数 |
条件(1) |
最小值 |
典型值 |
最大值 |
单位 |
|
光学参数 |
|||||
|
工作波长范围 |
- |
1525 |
- |
1570 |
nm |
|
插入损耗, IL (2) |
EOL,- 5 ~ + 75 ℃,全C 波段 |
- |
5.0 |
7.0 |
dB |
|
Phase-MZI 消光比 |
@ DC |
24 |
- |
- |
dB |
|
RF-MZI 消光比 |
@ DC |
24 |
29 |
|
dB |
|
偏振消光比 PER |
- |
20 |
- |
- |
dB |
|
回波损耗, RL |
输入和输出 |
40 |
- |
- |
dB |
|
射频接口 - 电学参数 |
|||||
|
子 MZI Vπ |
@ 1 kHz |
- |
5.0 |
7.0 |
V |
|
载波抑制比 (3) |
@ 15 GHz |
待定 |
- |
- |
dB |
|
边带抑制比 |
@ 15 GHz |
待定 |
- |
- |
dB |
|
子 MZI - 3 dB 电光带宽 |
相对于 2 GHz |
20 |
23 |
- |
GHz |
|
子 MZI S21 平坦度 |
300 MHz - 20 GHz |
- 1 |
- |
1 |
dB |
|
子 MZI 幅度差 (S21) |
- |
- 1 |
- |
1 |
dB |
|
子 MZI 延迟 |
- |
- 5 |
- |
5 |
ps |
|
RF-MZI 电回损 S11 |
40 MHz - 17 GHz 17 GHz - 30 GHz |
10 8 |
12 10 |
- - |
dB |
|
参数 |
条件1 |
最小值 |
典型值 |
最大值 |
单位 |
|
偏置接口 - 电学参数 (4) |
|||||
|
子 MZI 偏置电压 Vπ |
@ 1 kHz |
- |
7 |
8 |
V |
|
母 MZI 偏置电压 Vπ |
@ 1 kHz |
- |
7 |
8 |
V |
|
所有 MZI 偏置电压 Vπ 在全工作波段的变化 |
在 1550 nm |
- 5 |
- |
5 |
% |
|
Bias 接囗阻抗 |
@ DC |
1 |
- |
- |
MΩ |
|
mPD 参数 (5)) |
|||||
|
PD 响应度 (6) |
- |
20 |
- |
120 |
mA/W |
|
线性度 |
- |
-10 |
- |
10 |
% |
|
相位偏差 (7)(8) |
PD 没有反转 |
-5 |
- |
5 |
Degree |
(1)Top=25°C , BOL , 波长 1550 nm,除非专门标出
(2)插损在 MZI 的 transfer function 最高点测量
(3)测试方法 TBD
(4)每个偏置口包括两个管脚,差分电压输入
(5)总输出端 mPD

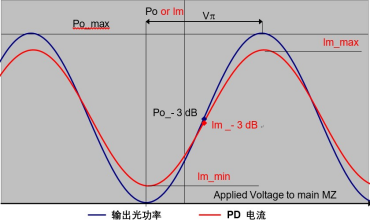

(6)mPD 响应度定义为:
·子 MZI 设于最大输出点
·偏置电压加于母 MZI
·响应度R = (Im_- 3 dB) / (Pout_- 3 dB)
·Im_- 3 dB 为 mPD 在光输出在最大点- 3 dB 时的电流
·Pout_- 3 dB 为光输出在最大点- 3 dB 时的光功率

(7)mPD 相位差是 mPD 与输出光功率的最大或最小之间的差
(8)mPD 相位差± 5°相当于± 2.8%
