光探测器
PD探测器内部采用高性能 InGaAs/InP PIN光电二极管封装。基于其特殊的光学设计， 产品具有高响应度， 低暗电流和可靠性高的优点。 由于其紧凑的结构和微小的体积， 易于集成在高密度的光纤通信系统中。
产品特性
结构紧凑
高响应度
暗电流低
应用场景
功率监控
光纤放大器
WDM传输系统
尺寸结构(mm)

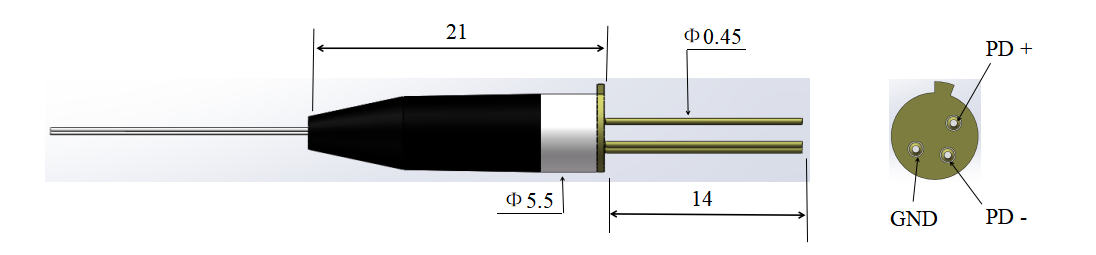

N1:Φ5.5×21（适用裸纤、不加连接头）

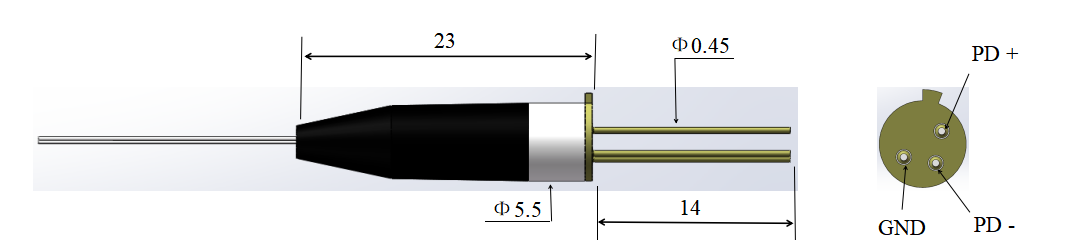

N2:Φ5.5×23（适用套管、加连接头）

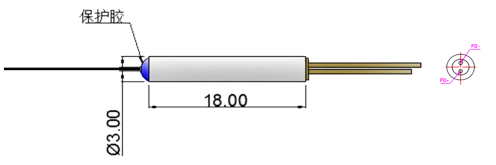

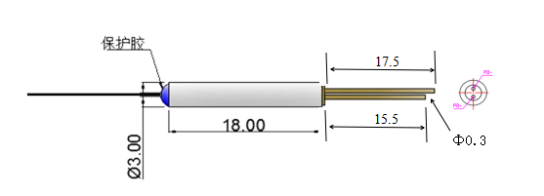

M1:Φ3.0×18(平行针脚)
长引脚是正极，短引脚是负极

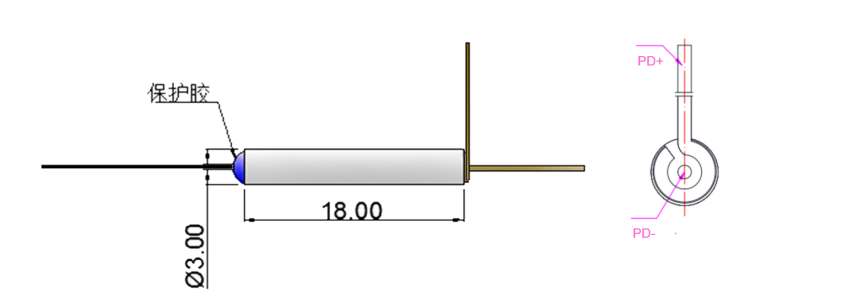

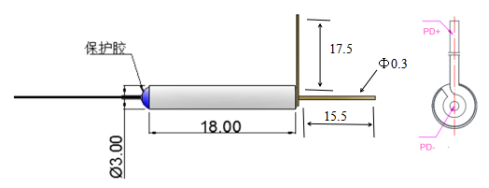

M2:Φ3.0×18(垂直针脚)
与壳体垂直的引脚是正极，与壳体平行的引脚是负极
订购信息: HC－PD-A-B-C-D-E
|
A |
B |
C |
D |
E |
|
封装尺寸 |
工作波长 |
光纤类型 |
光纤长度 |
连接头 |
|
N1:Φ5.5×21 |
1310: 1310nm |
25：Ø0.25mm |
05: 0.5m |
00: None |
|
N2:Φ5.5×23 |
1550: 1550nm |
90：Ø0.9mm |
10: 1.0m |
FP: FC/UPC |
|
M1:Φ3.0×18平行 |
1315: 1310/1550nm |
X：其它 |
15: 1.5m |
FA: FC/APC |
|
M2:Φ3.0×18垂直 |
X：其它 |
|
X: 其它 |
SP: SC/UPC |
|
X：其它 |
|
|
|
SA: SC/APC |
|
|
|
|
|
LP: LC/UPC |
|
|
|
|
|
LA: LC/APC |
|
|
|
|
|
X: 其它 |
|
Parameter |
Unit |
Value |
|
Operating Wavelength |
nm |
1250~1650 |
|
Responsivity (Dual fiber) |
mA/mW |
≥0.85 |
|
Dark Current |
nA |
≤1.0 (@25°C, 5V) |
|
Forward Current |
mA |
≤10 |
|
Reverse Voltage |
V |
≤5 |
|
Capacitance |
pF |
≤6 (Vr=5V, f=1MHz) |
|
Return Loss |
dB |
≥45 |
|
Polarization Dependent Loss |
dB |
≤0.15 |
|
Polarization Mode Dispersion |
ps |
≤0.1 |
|
Temperature Dependent Rate |
% |
±5 (@Responsivity) |
|
Fiber Type |
/ |
G657A1/A2/B3 or with 0.9mm Loose tube |
|
Operating Temperature |
℃ |
-20~+70 |
|
Storage temperature |
℃ |
-40~+85 |
Remark: 1. The reliability test conformed the Telcordia GR-1221-CORE.
2. Specifications without connector.
