薄膜铌酸锂强度调制器（无光源）
产品介绍
薄膜铌酸锂强度调制器是一种高性能电光转换器件，由我司自主研发并拥有完整自主知识产权。该产品通过高精度耦合工艺技术封装而成，实现了超高电光转换效率。相比于传统铌酸锂晶体调制器，本产品具有低半波电压、高稳定性、小器件尺寸和热光偏置控制的特性，能广泛应用于数字光通信、微波光子、骨干通信网络及通信类科研项目等领域。
产品特点
射频带宽高达15 GHz//20 GHz//40 GHz
低半波电压
插入损耗低至 3.5 dB//4 dB
小器件尺寸

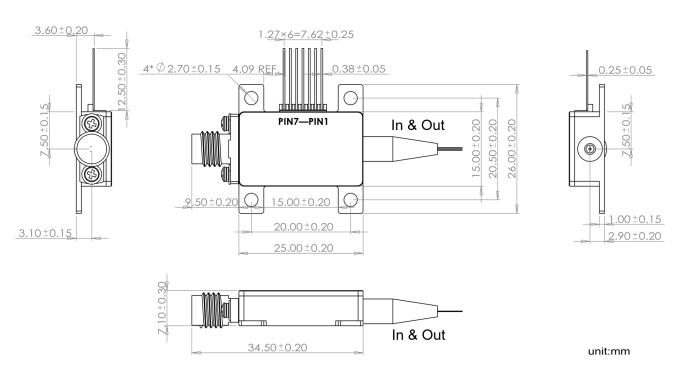

机械尺寸
注：带REF.标记的数据仅为参考值。

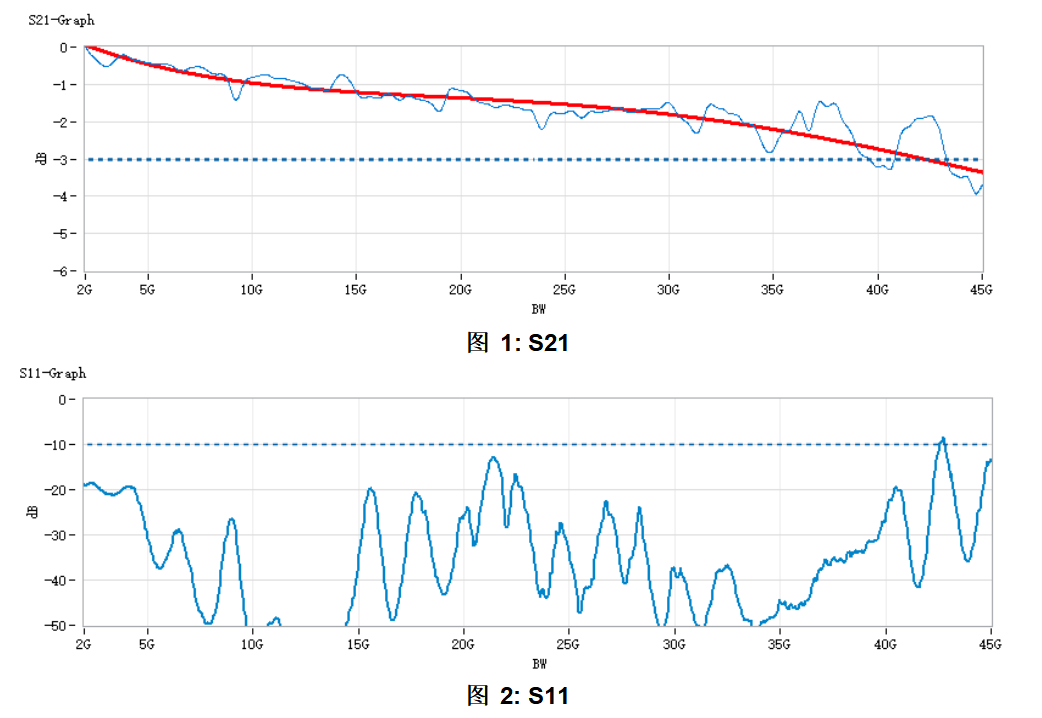

S21 & S11 测试样图 (40 GHz 典型值)
静电放电（ESD）防护
本产品包含ESD敏感部件（MPD），使用时需采取必要的ESD防护措施。
订购信息 ： LB-X1C5PPBM51
|
可选项 |
描述 |
选项编号 |
|
X1 |
3 dB电光带宽 |
1 或 2 或 4 |
产品描述：10 GHz/20 GHz/40 GHz薄膜铌酸锂强度调制器。
|
类别 |
参数 |
符号 |
单位 |
指标 |
||
|
光学性能 (@25°C) |
工作波长(*) |
λ |
nm |
~1550 |
||
|
光学消光比 (@ DC) (**) |
ER |
dB |
≥ 20 |
|||
|
光学回损 |
ORL |
dB |
≤ -27 |
|||
|
光学插损 |
IL |
dB |
最大值: 5 最小值: 4 |
|||
|
电学性能 (@25°C) |
3 dB 电光带宽 (2 GHz 起) |
S21 |
GHz |
X1: 1 |
X1: 2 |
X1: 4 |
|
最小值: 10 典型值: 15 |
最小值: 20 典型值: 25 |
最小值: 36 典型值: 40 |
||||
|
射频半波电压 (@ 50 kHz) |
Vπ |
V |
最大值: 3.0 典型值: 2.5 |
|||
|
热调偏置半波功率 |
Pπ |
mW |
≤ 50 |
|||
|
射频回损(2 GHz 至 40 GHz) |
S11 |
dB |
≤ -10 |
|||
|
工作条件 |
工作温度 (*) |
TO |
°C |
-20~70 |
||
|
全温光学损耗差异 |
TDL |
dB |
≤ 1.5 |
|||
1、可定制。 2、高消光比 (> 25 dB) 可定制。
损伤阈值
|
参数 |
符号 |
最小值 |
最大值 |
单位 |
|
射频输入功率 |
Sin |
- |
18 |
dBm |
|
射频输入摆幅电压 |
Vpp |
-2.5 |
+2.5 |
V |
|
射频输入均方根电压 |
Vrms |
- |
1.78 |
V |
|
光输入功率 |
Pin |
- |
20 |
dBm |
|
热调偏置电压 |
Uheater |
- |
4.5 |
V |
|
热调偏置电流 |
Iheater |
- |
50 |
mA |
|
保存温度 |
TS |
-40 |
85 |
℃ |
|
相对湿度 (无凝露) |
RH |
5 |
90 |
% |
注：若器件工作超过最大损伤阈值将对器件造成不可逆损伤，此类器件损伤不在维保服务范围。
管脚定义
|
引脚 |
符号 |
描述 |
|
1 |
MPD0+ |
调制器入光监控PD阳极 |
|
2 |
MPD0- |
调制器入光监控PD阴极 |
|
3 |
Heater |
热调偏置电极 |
|
4 |
Heater |
热调偏置电极 |
|
5 |
MPD1+ |
调制器出光监控PD阳极 |
|
6 |
MPD1- |
调制器出光监控PD阴极 |
|
7 |
- |
无定义 |
|
RF |
RF 连接器 (*) |
2.92 mm K连接器 |
|
In |
入光光纤 |
FC/APC, PMF |
|
Out |
出光光纤 |
FC/APC, PMF（光纤松套管长度约0.8M） |
注：可定制1.85 mm 连接器或J连接器。
