光衰减器 980nm
MEMS-VOA-980nm，支持定制
产品特点
钢管式小型封装
低插损，低WDL/PDL
响应速度快
高可靠性高稳定性
应用范围
光功率控制与均衡
WDM波分系统
EDFA增益控制
仪器仪表
遵循标准
Telcordia GR-1221
Telcordia GR-1073

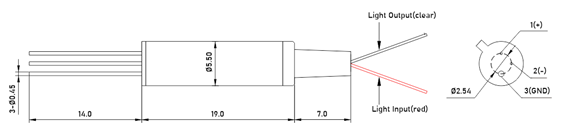

封装尺寸
管脚定义
|
管脚编号 |
单模MEMS VOA |
|
1 |
正极 |
|
2 |
负极 |
|
3 |
GND |
订购信息 HC-MEMS-VOA-980nm-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
||||||
|
代码 |
波长 |
代码 |
衰减类型 |
代码 |
衰减范围 |
代码 |
光纤直径 |
代码 |
光纤长度 |
代码 |
连接器 |
|
C |
C波段 |
B |
Bright |
25 |
min.25dB |
025 |
Φ0.25mm |
05 |
0.5m |
00 |
无 |
|
L |
L波段 |
D |
Dark |
30 |
min.30dB |
09 |
Φ0.9mm |
10 |
1.0m |
FP |
FC/UPC |
|
D |
C&L波段 |
|
|
40 |
min.40dB |
X |
其它 |
15 |
1.5m |
FA |
FC/APC |
|
M |
多模 |
|
|
X |
其它 |
|
|
X |
其它 |
SP |
SC/UPC |
|
X |
其它 |
|
|
|
|
|
|
|
|
SA |
SC/APC |
|
|
|
|
|
|
|
|
|
|
|
LP |
LC/UPC |
|
|
|
|
|
|
|
|
|
|
|
LA |
LC/APC |
|
|
|
|
|
|
|
|
|
|
|
MP |
MPO |
|
|
|
|
|
|
|
|
|
|
|
X |
其它 |
性能参数
|
参数 |
单位 |
MEMS VOA |
|
衰减类型 |
|
Bright or Dark |
|
工作波长 |
nm |
980±30 |
|
衰减范围 |
dB |
≥30 |
|
响应时间 |
ms |
≤8 |
|
插入损耗 |
dB |
≤0.8 |
|
波长相关损耗 |
dB |
≤0.25 @0V |
|
回波损耗 |
dB |
≥50 |
|
驱动电源 |
V |
≤6.5 |
|
最大光功率 |
mW |
≤500 |
|
工作温度 |
°C |
-5 ~ +75 |
|
存储温度 |
°C |
-40 ~ +85 |
|
封装尺寸 |
mm |
Φ5.4×19 |
|
1.所有参数均在室温工作环境下测试； 2.所有参数均不包括连接头插入损耗。 |
||
