超小型化光放大器模块
产品功能
主要功能是实现弱光信号的放大输出
具有输出光功率可调功能
具备放大器开关可控
输入/输出光功率监测
模块温度监测
泵浦电流监测
无光光泵功能 （无光光泵Input=-23dBm）
模块过温保护功能
支持APC和 ACC模式 （模块上电默认APC模式，输出8dBm）
产品特点
工作波长1530nm~1565nm
单波长工作
超小型尺寸50mm (L)*30mm(W)*8mm(H)
最大输出15dBm以上
UART通信

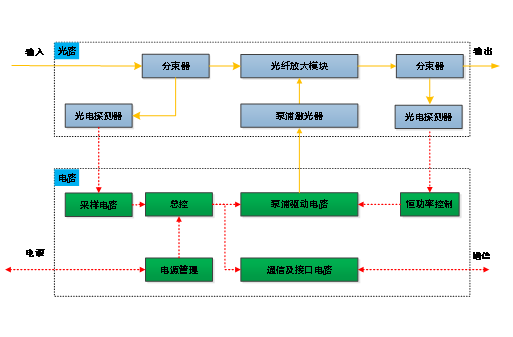

产品构架图
结构信息

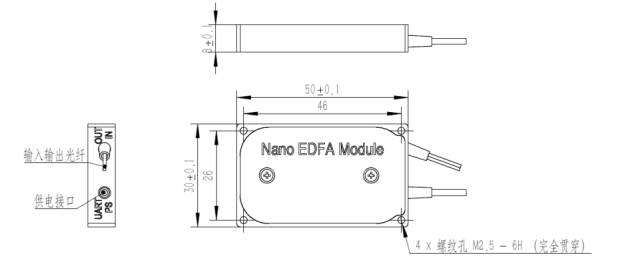

模块本体尺寸为50mm(L)*30mm(W)*8mm(H) （不包括电连接器或出纤）。结构尺寸见图 2。
安装接口：M2.5螺纹孔（完全贯穿）*4。
电气接口类型及定义
控制接口：UART。
电线定义
|
序号 |
信号名 |
信号描述 |
电线颜色 |
备注 |
|
1 |
VCC |
+5V电源 |
红色 |
|
|
2 |
GND |
电源地 |
黑色 |
|
|
3 |
UART_RXD |
EDFA模块UART接收端 |
蓝色 |
|
|
4 |
UART_TXD |
EDFA模块UART发送端 |
黄色 |
|
通信接口类型及基本参数
通信接口
UART串行总线。
通信基本参数
波特率：115200bps。
方式：主从模式。模块通过UART接收并执行上级模块任务及实施控制指令。
通信协议详见《Nano EDFA Module软件通信协议》。
光接口类型及定义
|
序号 |
标识 |
参数 |
要求 |
单位 |
|
光接口1 |
IN |
长度 |
1.0±0.1 |
m |
|
种类 |
SMF-28，900um 白色套管 |
- |
||
|
连接器类型 |
FC/APC |
- |
||
|
光接口2 |
OUT |
长度 |
1.0±0.1 |
m |
|
种类 |
SMF-28，900um 白色套管 |
- |
||
|
连接器类型 |
FC/APC |
- |
备注：光纤长度定义为光纤套管根部到FC/APC连接器的陶瓷端面。
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
工作温度 |
℃ |
-20 |
- |
65 |
|
|
存储温度 |
℃ |
-40 |
- |
85 |
|
|
相对湿度 |
% |
5 |
- |
90 |
|
|
总功耗 |
W |
- |
- |
5 |
|
|
供电电压 |
V |
4.75 |
5 |
5.25 |
|
|
光学指标 |
|||||
|
工作波长 |
nm |
1530 |
1550 |
1565 |
|
|
输入光功率 |
dBm |
-20 |
- |
-4 |
|
|
输出光功率 |
dBm |
8 |
- |
15 |
|
|
总增益范围 |
dB |
15 |
- |
30 |
|
|
噪声指数 |
dB |
- |
- |
6 |
|
|
输出功率稳定度 |
dB |
- |
- |
0.2 |
APC控制，恒定温度(±1℃)运行10分钟 |
|
功率监测精度 |
dB |
-0.8 |
- |
0.8 |
|
|
回波损耗 |
dB |
40 |
- |
- |
|
|
输入泵浦泄露 |
dBm |
- |
- |
-40 |
|
|
输出泵浦泄露 |
dBm |
- |
- |
-30 |
|
|
输入端反向ASE光 |
dBm |
- |
- |
-20 |
|
