532-2050nm保偏衰减器
支持定制化
产品特点
高 精 度
宽衰减范围
低 插 损
应用范围
光通信系统测试
光学实验室

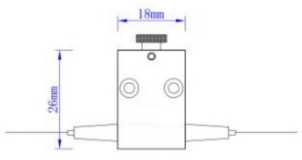

封装尺寸（单位：mm）
订购信息 HC-PMHVOA-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
波长 |
工作轴向 |
光纤类型 |
封装尺寸 |
尾纤类型 |
光纤长度 |
连接头类型 |
|
20=2000nm 15=1550nm 13=1310nm 164=1064nm X=其他 |
B= Both axis working F=Fast axis blocked |
PM15=PM1550 PM13=PM1310 PM98=PM980 PM195=PM1950 X=其他 |
1=26x18x8mm X=其他 |
0 = bare fiber 900= 900 μm loose tube X=其他 |
08= 0 .8m 10=1 m X=其他 |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC 00=None X=其他 |
性能参数
|
参数 |
单位 |
数值 |
||||
|
中心波长 |
nm |
2050,2000 |
1550,1310 |
1064, 980 |
850,780 |
633,532 |
|
工作波长范围 |
nm |
±40 |
±40 |
±20 |
±20 |
±20 |
|
衰减范围 |
dB |
0 8~60 |
0 6~60 |
0 6~60 |
0 6~60 |
0 8~60 |
|
最大插损 |
dB |
0.8 |
0.6 |
0.6 |
0.6 |
0.8 |
|
23℃最小消光比 |
dB |
18 |
20 |
20 |
20 |
18 |
|
最小回损 |
dB |
50 |
||||
|
最大功率 |
mW |
500 |
||||
|
光纤类型 |
|
PM Panda Fiber |
||||
|
工作温度 |
℃ |
0 ~+ 70 |
||||
|
储存温度 |
℃ |
-40~+85 |
||||
|
封装尺寸 |
mm |
26x18x8 |
||||
注：带连接头时， 插损高0 . 3 d B , 回损降低 5 dB , 消光比降低 2 dB . 连接头key键对准慢轴.
